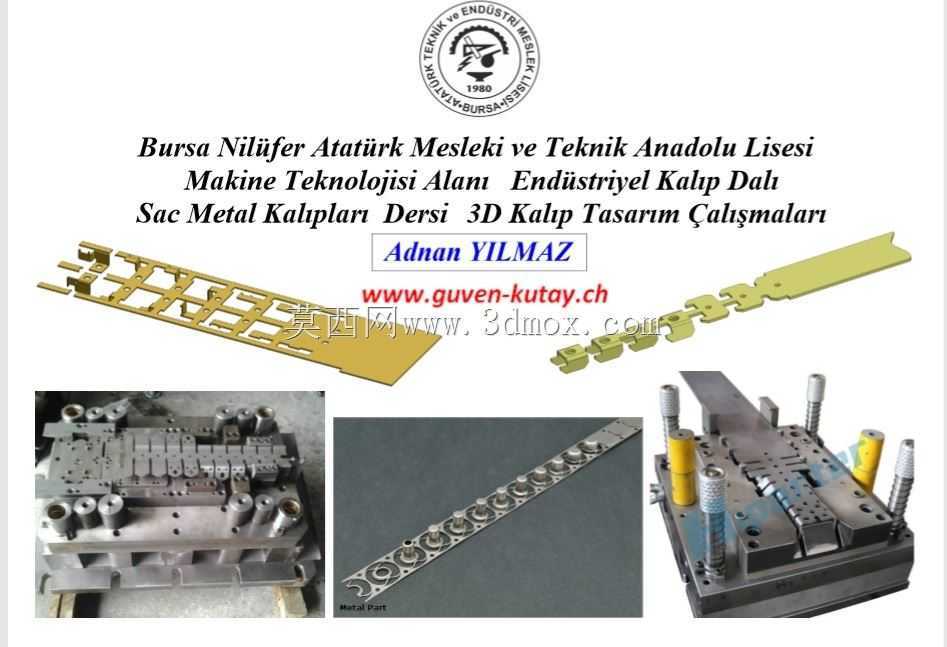

钣金级进冲压模具三维结构设计

　　这套级进冲压模具主要面向薄金属板材的连续冲压加工场景，适配家电五金、电子接插件、汽车小型结构件的批量冲压生产需求，可在单次冲床行程内完成多道冲压工序，无需中途转序或人工二次定位，能大幅提升薄型钣金件的生产效率与成型一致性。从结构布局来看，该模具采用顺送料排布逻辑，沿条料送进方向依次设置冲导正孔、冲裁外形、局部弯曲、精修落料等工位，各工位的冲裁力经过平衡核算，避免偏载导致的模架偏移，保证长期冲压过程中的凸凹模间隙均匀性。模具的上下模座采用标准钢板模架配置，导柱导套配合精度满足高速冲压的导向需求，卸料板采用弹性卸料结构，搭配均匀排布的矩形弹簧提供卸料力，可在冲压完成后及时将条料从凸模上脱离，防止带料问题影响连续送进精度。

　　针对薄料冲压的起皱、拉裂问题，设计时在成型工位设置了对应的压料筋与顶料销，成型凸凹模的间隙根据板材厚度做了差异化调整，冲裁工位的刃口斜度经过优化，减少冲裁毛刺的产生，降低后续去毛刺工序的工作量。模具的安装边界适配常规开式机械压力机的工作台尺寸，模柄位置与压力机滑块安装孔匹配，送料高度适配常见的滚轮送料机出料高度，无需额外做过多适配改造即可上机使用。条料的导料板采用可调式结构，可根据不同宽度的条料调整导料间距，适配一定范围内的同类型不同宽度钣金件生产，提升模具的通用适配性。各凸模采用快换式固定结构，当刃口出现磨损时可快速拆卸更换，减少停机维修时间，凹模镶块采用分块式设计，局部损坏时无需更换整个凹模，降低维护成本。

　　模具内部设置了误送料检测结构，当条料送进位置出现偏差时可触发压力机急停，避免误冲导致的模具损坏，保障生产过程的设备与模具安全。成型工位的定位销采用浮动式设计，既可以保证条料的定位精度，又不会在送料过程中刮伤板材表面，保证冲压件的外观质量。
