级进模条料进模工位排布结构设计

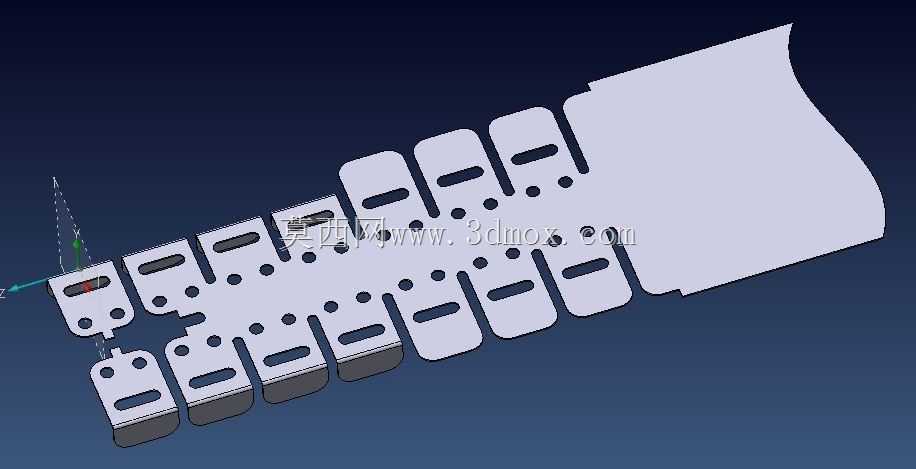

　　这套级进模的条料进模结构，主要面向连续冲压生产场景，适配高速冲床的自动化送料节拍，可完成薄金属带料的多工位连续冲裁、成型工序，全程无需人工手动转运料件，能大幅提升中小尺寸冲压件的批量生产效率，常见于电子接插件、小型五金结构件的量产线中。从结构设计逻辑来看，条料载体采用双侧对称布置的形式，沿送进方向等距排布定位孔，每一个工位对应一道冲压工序，从初始的导正孔冲裁、外形落料预冲，到后续的局部折弯、成型、精修，所有工序沿条料送进方向依次排布，送料步距经过严格核算，保证每个工位的冲裁力合力中心与冲床滑块中心尽量重合，减少偏载带来的模具刃口磨损。条料上的每个工位都预留了足够的搭边宽度，既避免送料过程中料带拉扯变形，

　　也能保证各工序冲裁时的料带刚性，防止成型工位出现料带偏移导致的尺寸超差。外形上，整套料带的宽度匹配对应模具的导料板间距，安装时需保证料带起始端穿过冲床的伺服送料机，依次进入模具的导料板、各工位凹模区域，送料高度与模具下模顶面的抬料块高度匹配，避免送料过程中料带剐蹭凹模表面。设计时针对每个成型工位的回弹量做了预补偿，对应工位的凸模轮廓根据材料屈服强度调整了成型角度，保证最终冲出的零件尺寸符合公差要求。定位孔的位置选在料带的非成型区域，导正销与定位孔的配合间隙控制在合理范围，既保证送料定位精度，也避免导正销插入时带起料带。各冲裁工位的刃口间隙根据料厚匹配，冲裁废料沿凹模落料孔直接滑落至下方废料槽，不会积存在模腔内部影响连续生产。

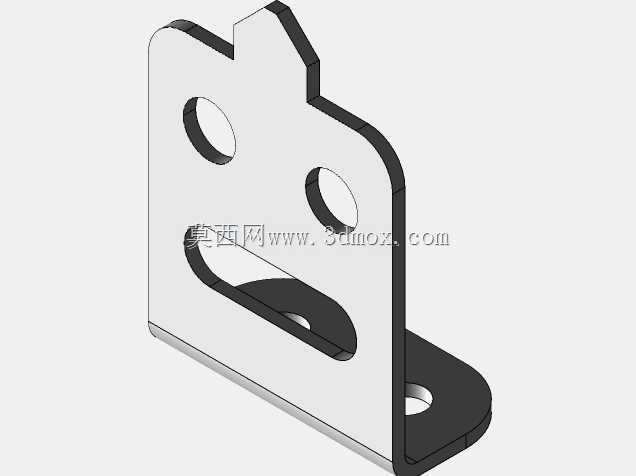

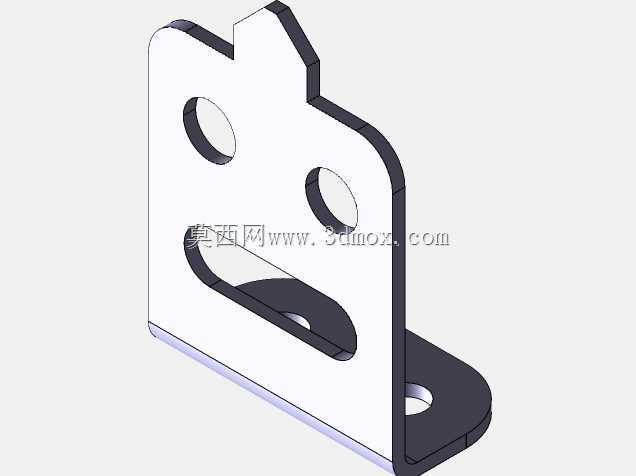

　　料带末端的载体在最后一道工序与成品件分离，成品直接沿出料滑道滑落至收料盒，剩余的废料载体则通过模具末端的废料切断机构切成小段，方便集中回收处理。整套结构的工位排布经过工序拆分优化，将冲裁力较大的工序错开布置，避免同一时刻冲床承受过大的瞬时载荷，同时将成型工位安排在料带刚性较好的区域，减少成型过程中的料带变形，保证连续冲压过程的稳定性，适配每分钟上百次的高速冲压节拍，长时间生产也能保持稳定的零件成型精度。
