小型塑料件两板注塑模具结构设计

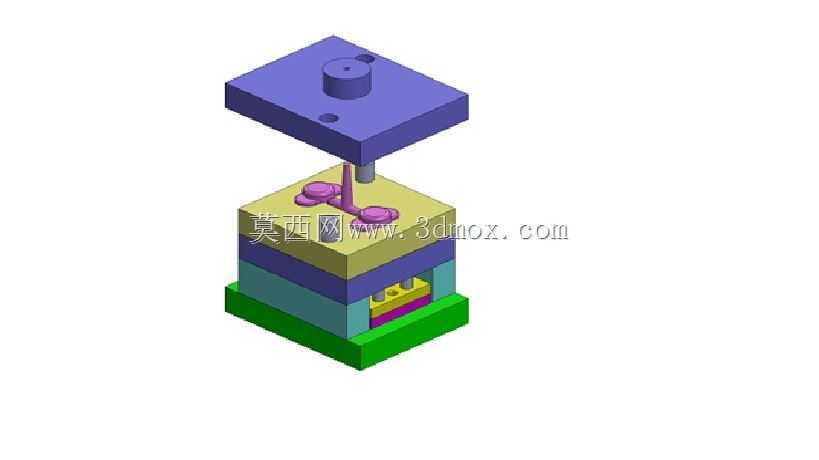

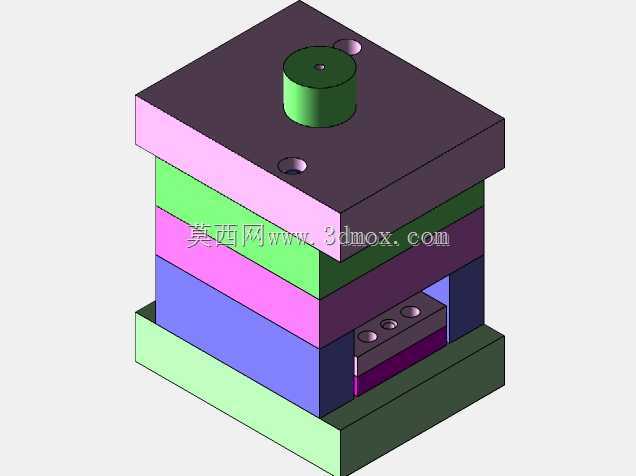

　　这套模具针对小型带曲面塑料制件的批量注塑生产设计，适配常规卧式注塑机安装使用，可应用于日用品、小型家电配件类塑料零件的成型工序。从结构分层来看，整套模具采用标准两板模架结构，从上至下依次排布定模固定板、定模板、动模板、模脚、动模固定板，各板件之间通过导柱导套实现合模导向，保证开合模过程中动定模的对位精度，避免成型过程中出现飞边、错位等成型缺陷。浇注系统采用主流道搭配分流道的侧进胶方案，主流道衬套与注塑机喷嘴匹配设计，分流道截面采用圆形截面设计，可最大程度减少熔体充模过程中的压力损失，进胶口开设在制件非外观面位置，后续去除浇口后不会影响制件外观质量。成型部分的型腔与型芯采用整体镶拼结构，既方便后续磨损后的更换维护，

　　也能在加工阶段通过拆分镶件降低复杂曲面的加工难度，型腔侧预留了排气槽位置，可在熔体充模时快速排出型腔内的空气，避免制件出现烧焦、缺胶、气泡等成型问题。冷却系统采用循环水路设计，分别在定模型腔板与动模型芯板内排布直通式冷却水道，水道距离成型面的距离保持均匀，可保证成型过程中模温均匀分布，缩短制件冷却定型时间，提升整体生产效率，同时避免因模温不均导致的制件翘曲变形问题。顶出机构采用顶杆顶出方案，顶杆排布位置避开制件薄弱结构与外观面，顶出过程中受力均匀，可保证制件顺利脱模且不会出现顶白、顶穿等缺陷，回程杆配合弹簧实现顶出机构的精准复位，保证合模时顶出机构不会与定模侧发生碰撞。整套模具的安装尺寸适配常规100吨级卧式注塑机的拉杆间距、

　　定位圈尺寸与喷嘴匹配尺寸，模架整体闭合高度符合设备安装行程要求，开合模行程可满足制件取出所需的开模距离，无需额外对设备进行改造即可直接上机使用。在设计阶段充分考虑了加工工艺性，所有模板的安装孔、水道孔、螺丝孔均采用标准规格，可直接选用标准刀具加工，镶件的固定方式采用挂台固定，无需额外设计复杂的锁紧结构，降低了模具的加工与装配难度，后续生产过程中若出现局部损坏，可快速更换对应镶件，减少停机维护时间。
