两板腔侧浇口塑料注射成型模具结构

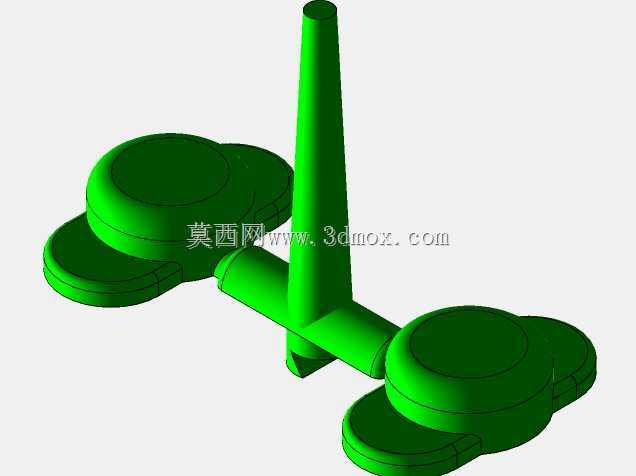

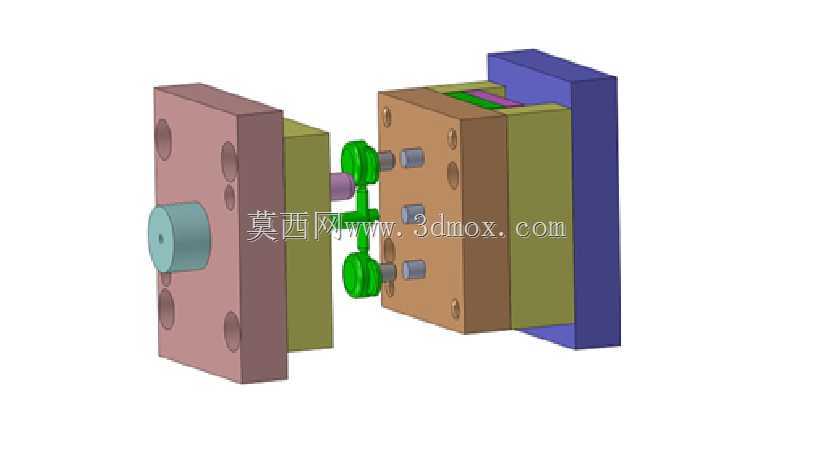

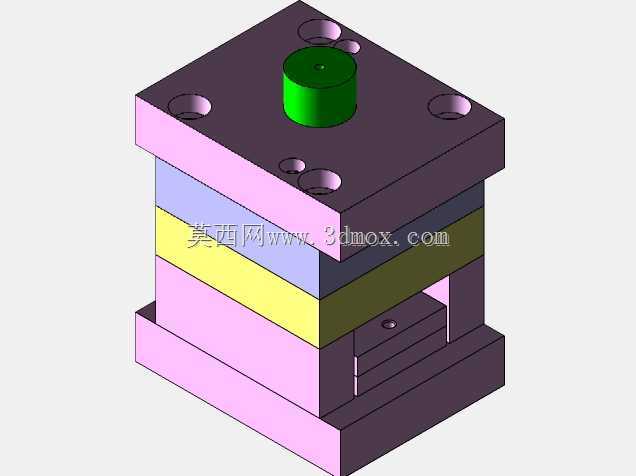

　　这套塑料注射成型结构采用标准两板模架布局，定模侧通过定位圈与注塑机定模板定位，浇口套对接注塑机喷嘴，将熔融塑料经分流道送入型腔内，分流道采用圆形截面设计，可最大程度减少熔体输送过程中的压力损失与温度下降，保证多腔填充的一致性。动模侧设置有两组顶出杆，对应成型后塑件的流道凝料与本体顶出位置，开模后顶出板带动顶杆同步动作，可将塑件与流道凝料一次性从型芯上脱出，避免残留料头影响下一循环生产。模具的成型零件采用镶拼式结构，型腔与型芯分别通过螺钉固定在对应的模板上，磨损后可单独更换镶件，无需整体报废模架，大幅降低后期维护成本。冷却回路采用直通式水路布局，分别在定模板、动模板内开设平行水道，通过水管接头外接模温机，

　　可根据塑料原料特性调整冷却介质温度，保证型腔内各区域温度均匀，减少塑件因冷却不均产生的翘曲、缩痕缺陷。导柱导套设置在模架四角，合模时提供精准导向，避免型腔与型芯发生错位擦伤，保证成型塑件的尺寸精度。这套结构适配中小型卧式注塑机安装，安装时需核对注塑机的拉杆间距、最大模厚、最小模厚参数，确保模架可顺利装入注塑机模板间，定位圈尺寸需与注塑机定位孔匹配，保证喷嘴与浇口套的同轴度。模具的开模行程需满足塑件顶出距离要求，预留足够的取件空间，避免开模后顶出的塑件无法顺利取出。在实际生产场景中，这类结构多用于小型热塑性塑料件的批量成型，比如电子设备的小型结构件、日用塑料配件等，生产过程中可通过调整注射压力、保压时间、冷却时长等参数，匹配不同原料的成型特性，保证塑件的外观质量与尺寸稳定性。设计过程中需核算浇注系统的平衡度，确保各型腔填充时间一致，避免出现个别型腔填充不足或飞边过大的问题，同时顶出位置需避开塑件的外观面，防止顶出痕迹影响产品外观。
