多工位级进钣金冲压成型模具结构

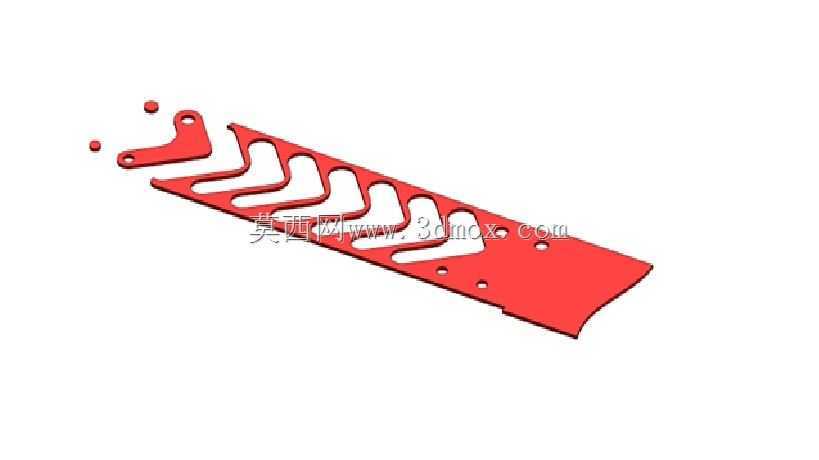

　　这套多工位级进钣金冲压结构，主要面向批量薄金属板件的连续冲制成型场景，常见于家电五金、汽车覆盖件小件、通用五金配件的量产产线，适配常规开式机械压力机的安装接口，可在单次滑块行程内完成多道工序的连续加工，减少单工序模的多次定位误差，提升批量件的尺寸一致性。从结构布局来看，该模具采用单侧载体排样设计，条料沿导料板送进过程中，依次完成冲定位孔、侧边冲裁、多道弯曲成型、最终落料的工序，排样时将成型工位按冲压受力方向均匀排布，避免偏载导致的模具刃口单边磨损，同时在工位间设置空位，预留后续修模调整的空间，也能减少不同工序间的应力干涉。成型部分的凸凹模间隙按料厚的5%-8%取值，针对薄料冲裁的特性，刃口做了小斜度研磨处理，减少冲裁断面的毛刺高度，

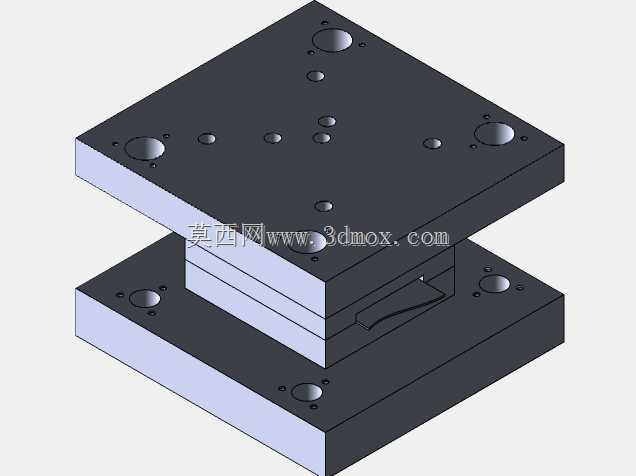

　　弯曲工位的凸模设置了回弹补偿角，抵消钣金件折弯后的弹性回弹量，保证成型后工件的角度公差在可控范围内。安装边界上，模架采用标准后侧导柱模架，上模座与下模座的平行度公差控制在0.02mm/100mm范围内，导柱导套配合采用H6/h5间隙配合，保证合模时的导向精度，避免上下模错模导致的工件报废或模具损坏。条料的送进初始定位依靠始用挡料销，后续工位靠导正销插入预冲的定位孔实现精定位，定位精度可达±0.01mm，满足精密五金件的尺寸要求。模具的卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，在冲压开始前先压紧条料，避免冲裁过程中材料翘曲变形，同时在成型工位对应位置设置压料块，保证弯曲过程中材料不会发生偏移。

　　排样设计时将工件的复杂弯曲工位放在模具中部，两侧的冲裁工位对称布置，平衡冲压过程中的侧向力，减少压力机导轨的偏磨，也能提升模具的使用寿命。落料工位的凸模采用快换结构，刃口磨损后可快速拆卸更换，无需拆解整套模具，降低产线停机维护的时间成本。针对连续冲压的发热问题，在凹模对应冲裁速度较高的工位预留了通气孔，可接入压缩空气吹扫冲裁废料，同时带走部分冲压产生的热量，避免料屑堆积在型腔内硌伤工件表面。这套结构的设计逻辑完全围绕量产稳定性展开，没有冗余的复杂结构，所有易损件都采用标准化快换设计，适配常规五金冲压车间的设备条件，无需额外定制专用工装即可完成安装调试，适合厚度0.8-2mm的冷轧钢板、镀锌板等常用钣金材料的连续冲压加工，成型后的工件可直接用于后续的装配工序，无需额外的校形处理。
