级进式钣金冲压成型模具结构

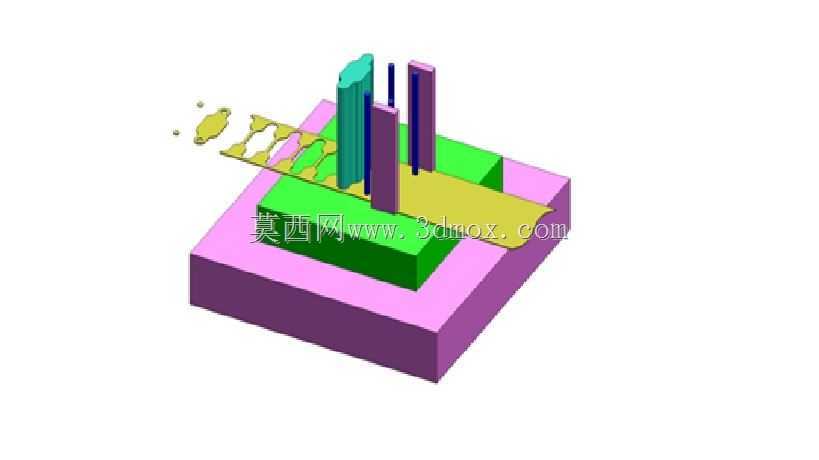

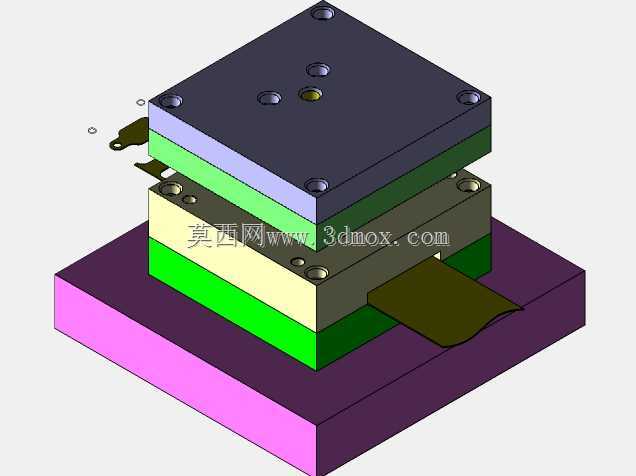

　　这套级进式钣金冲压成型结构，主要面向薄金属带料的连续冲压加工场景，适配五金零部件批量生产的冲压产线，可直接安装在对应吨位的开式或闭式压力机台面上，配合自动送料机构完成带料的连续送进、冲裁、成型、出料全流程作业。从结构布局来看，下模座采用加厚矩形基体设计，提供足够的装夹刚性与承压能力，安装时可直接通过T型槽螺栓固定在压力机工作台面，模座边缘预留的定位槽可适配不同规格的送料导向架安装，无需额外加工转接板即可匹配多数常规冲压产线的装夹边界。上模部分集成了多组工位的成型与冲裁组件，沿送料方向依次排布冲切定位孔、侧边轮廓冲裁、阶梯折弯、局部成型、最终落料的工位结构，带料从模具入口端送入后，每一次压力机行程即可完成一个工位的加工，

　　经过多工位连续作业后直接输出成型完成的钣金零件，全程无需人工周转工件，大幅提升薄型钣金件的批量加工效率。设计过程中针对薄料送进的偏移问题，在带料两侧设置了浮动式导料钉，送料时导料钉抬升托住带料底面，避免带料与下模型面剐蹭产生划痕，合模时导料钉下沉让位，保证成型压力均匀作用在工件上。成型工位的凸模与凹模采用入子拆分式设计，不同成型特征的工作部件可单独拆卸更换，当某一位置的刃口或成型面出现磨损时，无需拆解整套模具即可快速更换对应入子，减少产线停机维护的时间。折弯成型的工位特意设置了回弹补偿角，针对常用的冷轧钢板、镀锌薄板等常见钣金材料的回弹特性做了角度预修正，试模时可通过调整凸模的入模深度微调成型角度，

　　无需大面积修磨型面即可获得合格的折弯尺寸。模具的卸料板采用弹性卸料结构，内置均匀排布的矩形弹簧提供卸料力，合模时卸料板先压紧带料表面再完成冲裁与成型动作，避免薄料在冲切过程中出现翘曲、拉料变形的问题，开模时卸料板同步将卡在上模的带料推离，保证带料能平稳送进到下一工位。从安装边界来看，整套模具的闭合高度、开模行程都适配常规中小吨位压力机的参数范围，模座上的吊装孔位置经过重心校核，吊装时可保持模具水平，方便现场快速装夹对位，导柱导套设置在模座的四个对角位置，合模时提供精准的导向精度，避免上下模错位啃伤刃口，长期冲压作业下也能保持稳定的对位精度，减少成型件的尺寸偏差。
