长条多孔钣金冲压成型构件设计

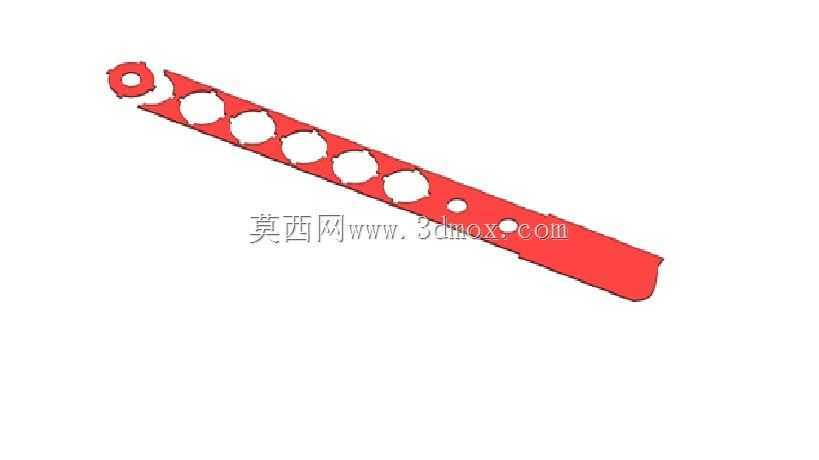

　　该长条多孔钣金构件多用于轻载传动联动、工位定位排布类工装场景，常见于自动化产线的料道拨料机构、小型设备的联动摆臂组件，也可作为轻量化的连接支撑条使用，在小载荷、长行程的往复动作场景中适配性较强。从结构设计来看，构件整体采用等厚薄板冲压成型，主体为狭长直条形态，一端设置带圆孔的安装端头，用于穿设销轴完成与驱动端或固定座的铰接，端头处做了圆弧过渡处理，避免冲压后应力集中导致的端头开裂问题。沿长条主体方向依次排布多组等径大圆孔，这类孔位一方面用于降低构件整体自重，减少往复动作时的惯性负载，另一方面可作为辅助安装位，根据实际装配需求穿设紧固件加装附属挡片、检测触发片等配件，孔位边缘均做了去毛刺处理，避免装配时割伤操作人员或刮损配套线缆。

　　靠近构件末端的位置设置了两个小直径定位孔，用于装配时的精准对位，保证构件安装后与配套组件的相对位置精度，末端采用斜切收边结构，避免动作过程中与周边构件发生运动干涉。设计阶段优先考虑了冲压工艺的成型可行性，所有孔位的间距、孔边到构件侧边的距离均满足钣金冲压的最小壁厚要求，避免冲裁时出现孔边变形、条料翘曲的问题，整体展开尺寸适配常规条料送料规格，不需要额外定制特殊幅面的原材料，可有效降低批量生产时的材料损耗。安装边界方面，铰接端的圆孔直径适配常用的标准销轴规格，安装后铰接处的转动间隙控制在合理范围内，既不会因间隙过大出现动作晃量，也不会因间隙过小导致转动卡滞，构件整体厚度适配常规冲压模具的刀口间隙参数，成型后平面度满足装配要求，

　　不需要额外做校平工序即可直接投入装配使用。这类构件在实际使用中，多配合小型气缸、摆杆驱动组件使用，依靠自身的长条结构传递往复动作，多孔设计在减重的同时也预留了足够的功能扩展空间，能够适配多种相近工况的使用需求，不需要针对每个场景单独重新设计构件，可有效减少非标设计的重复工作量。
