曲柄滑块传动机构教学演示结构

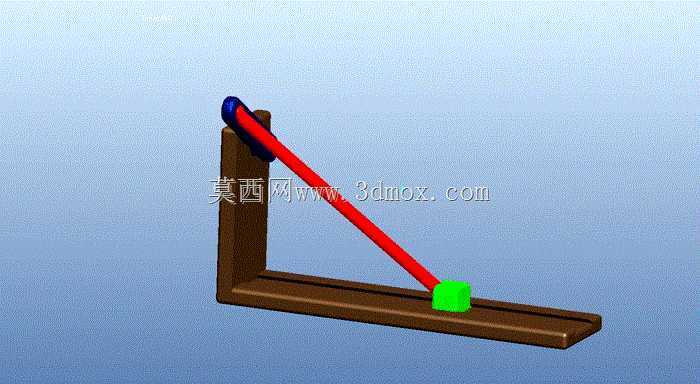

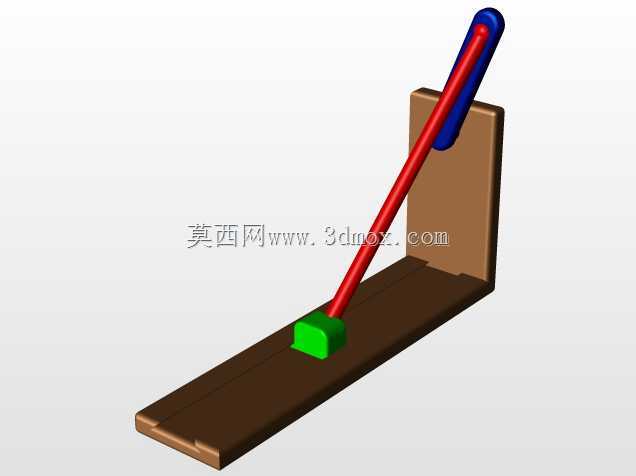

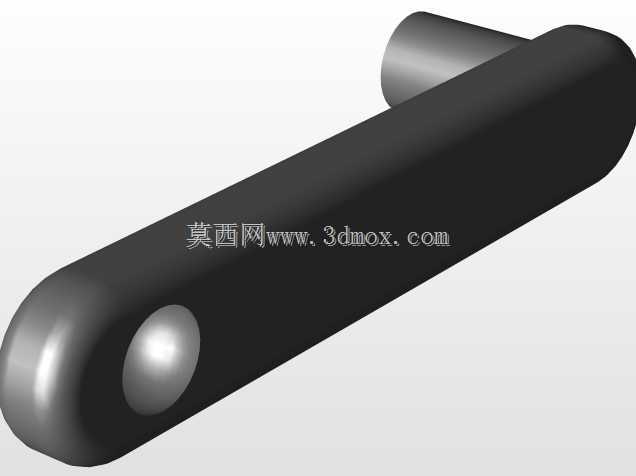

　　这套曲柄滑块结构是机械传动领域最基础也最具实用价值的运动转换单元，日常在冲床、往复式输送机、小型内燃机、活塞泵这类需要把旋转运动转化为直线往复动作，或是反向把直线推力转化为旋转扭矩的设备里，都能看到它的衍生结构。实际做结构设计时，首先要明确整套机构的安装边界：L型的安装基座是整套结构的承载基准，竖直段用来固定曲柄的回转支撑座，水平段集成了滑块的导向滑槽，基座的壁厚需要根据整套机构的额定输出载荷做校核，避免曲柄高速回转时基座出现共振形变，影响滑块的运动精度。设计曲柄长度时，要严格对应滑块的目标行程，滑块的往复行程等于两倍的曲柄回转半径，这个参数是整套机构的核心设计依据，比如应用在小型冲压工位时，需要匹配冲压头的下压行程来反推曲柄长度，

　　同时要核算连杆的长度比例，避免曲柄回转到死点位置时出现机构卡滞。滑块部分采用了方形导向结构，和基座上的T型滑槽配合，侧向间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大出现运动过程中的晃动，滑块和连杆的连接采用铰接销结构，销孔配合选用间隙配合，保证铰接处转动灵活，同时要做耐磨处理，长期往复运动下不会因为铰接处磨损导致运动精度下降。这套结构在教学场景中，可以直观展示曲柄回转过程中连杆的角度变化、滑块的运动速度变化规律，帮助初学者理解死点位置的特性，以及如何通过飞轮结构跨过死点保证连续运转；在实际设备应用中，这套结构可以搭配减速电机直接作为往复送料的执行单元，不需要额外加装直线驱动部件，整体结构紧凑，

　　维护成本低，只需要定期给铰接点和滑槽加注润滑脂就能长期稳定运行。做三维建模时，要重点校验各运动部件的干涉情况，尤其是曲柄回转到靠近基座竖直段的位置时，要保证连杆和基座之间留有足够的安全间隙，避免运动过程中出现碰撞，同时铰接处的同轴度公差要严格控制，否则会导致机构运转阻力增大，甚至出现卡死的情况。
