三插槽曲柄滑块传动机构结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:428510
  • 三插槽曲柄滑块传动机构结构设计
  • 三插槽曲柄滑块传动机构结构设计
  • 三插槽曲柄滑块传动机构结构设计
  • 三插槽曲柄滑块传动机构结构设计
  • 三插槽曲柄滑块传动机构结构设计
  • 三插槽曲柄滑块传动机构结构设计
  • 三插槽曲柄滑块传动机构结构设计

  在轻工输送、小型冲压设备的间歇传动工位设计中,多槽位曲柄滑块结构的应用十分普遍,这类结构不需要额外配置间歇分割器,仅通过曲柄与槽位滑块的配合就能实现定角度的步进传动,能大幅降低小型自动化工位的硬件成本。这套三插槽曲柄滑块结构,是在传统双滑块曲柄的基础上优化而来,之前做包装线送料工位的方案时,双槽结构单次步进角度偏大,送料行程的启停冲击很难通过配重抵消,换成三插槽结构后,单次曲柄转动对应的滑块步进角度缩小三分之一,槽位与曲柄销的啮合接触弧长更短,启停阶段的刚性冲击能降低四成左右,适配每分钟60到120次的中低速间歇送料工况完全够用。设计这套结构的时候,首先要确定转盘的安装边界,转盘的外径要匹配工位的分度圆直径,

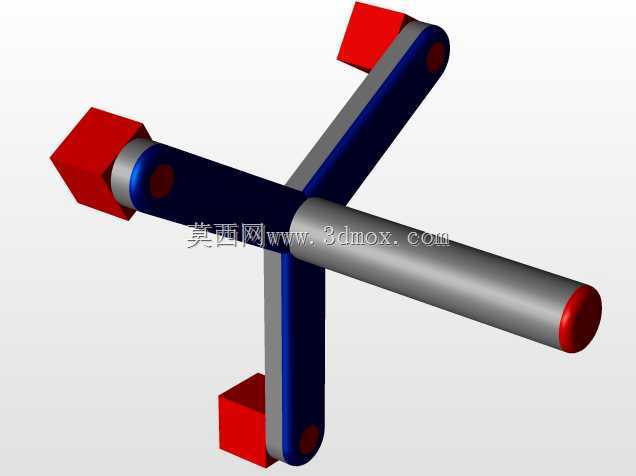

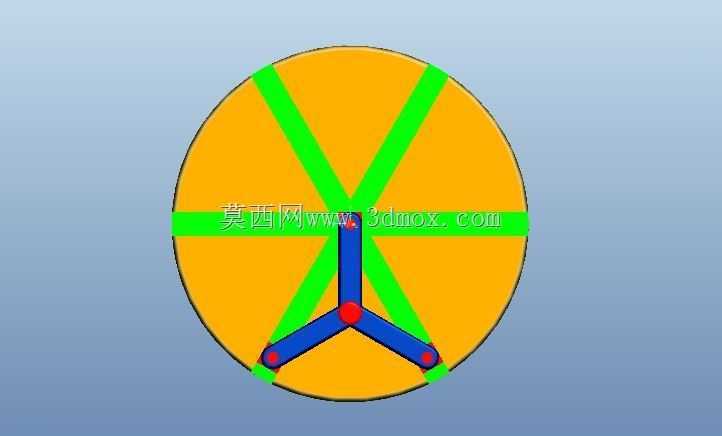

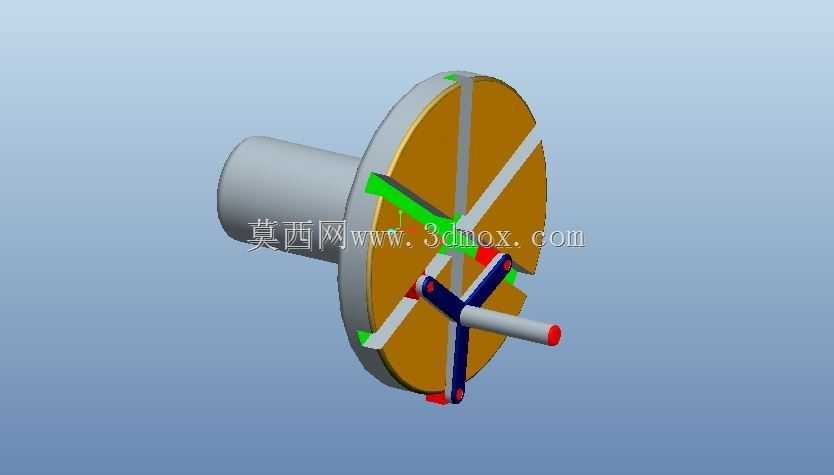

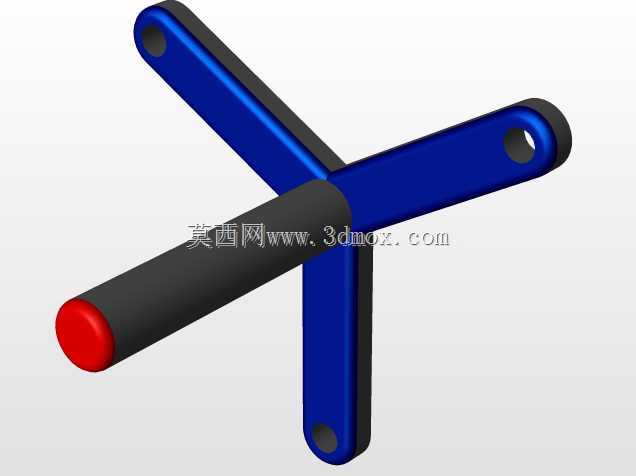

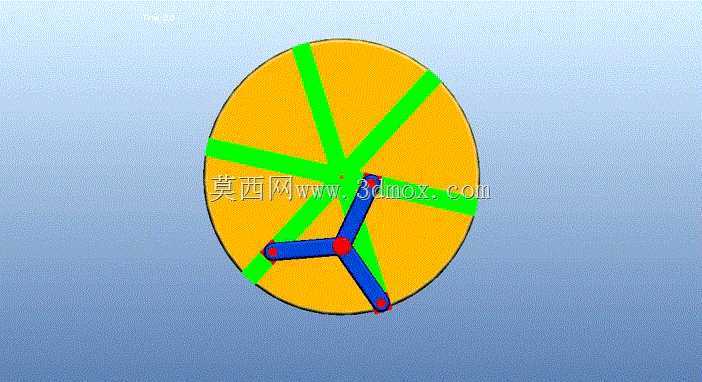

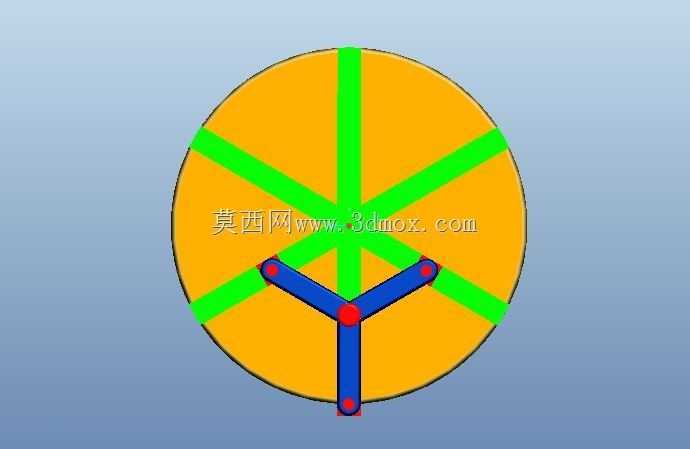

  三个插槽沿转盘周向120度均匀分布,槽的宽度要和曲柄端部的销径保持H7/f6的间隙配合,间隙过大会导致传动回程误差超差,间隙过小则会在高速转动时出现卡滞,槽的深度要覆盖曲柄销的整个运动行程,避免销子脱出槽位造成传动失效。曲柄部分采用三臂式结构,三个臂的端部都配置了带耐磨衬套的传动销,衬套选用聚四氟乙烯填充材质,不需要额外加注润滑脂就能满足长期运行的耐磨需求,曲柄的中心回转孔要和设备的输出轴做同轴度定位,同轴度公差要控制在0.02mm以内,避免转动时出现转盘径向跳动。安装时要注意转盘与曲柄的轴向间隙,预留0.5mm到1mm的窜动空间,避免加工件的平面度误差导致转动时出现摩擦卡滞,转盘的背部要配置支撑轴承,

  抵消曲柄销传动时带来的径向载荷,防止转盘长期运行出现偏摆。和传统的槽轮机构相比,这种三插槽曲柄滑块的结构零件数量更少,加工难度更低,所有零件都可以采用普通铣床加工完成,不需要高精度的加工中心就能满足装配精度要求,在小型半自动冲床的送料机构、文具组装线的分度转盘、简易包装设备的进盒工位都能直接适配,不需要做过多的结构修改。实际装配调试的时候,要先手动盘车验证三个槽位的啮合顺畅度,确认每个销子进出槽位的时候没有卡顿,再连接动力源做低速空载试运行,逐步提升运行转速到设计工况,观察转盘的启停位置精度,正常情况下位置重复精度可以控制在0.1mm以内,完全满足中低速自动化工位的传动需求。
