带滑块啮合齿轮摆动驱动机构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:428511
  • 带滑块啮合齿轮摆动驱动机构
  • 带滑块啮合齿轮摆动驱动机构
  • 带滑块啮合齿轮摆动驱动机构
  • 带滑块啮合齿轮摆动驱动机构
  • 带滑块啮合齿轮摆动驱动机构
  • 带滑块啮合齿轮摆动驱动机构
  • 带滑块啮合齿轮摆动驱动机构

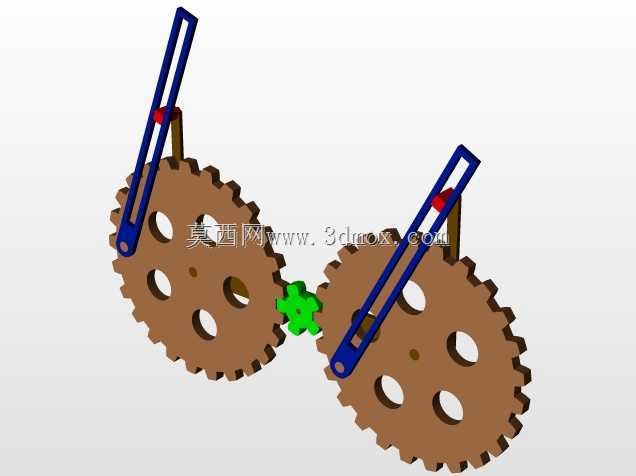

  这套带滑块的齿轮传动结构,主要面向轻工自动化设备的间歇摆动工位设计,常见应用在小负载的往复摆转作业场景,比如小型物料分拣台的拨料摆臂、包装线的导向翻板驱动、非标工装的工位切换执行端,相比传统的曲柄摇杆机构,这套结构通过齿轮啮合保证两侧摆杆的动作同步性,不会出现连杆机构长期运行后的间隙累积误差,传动精度更稳定。

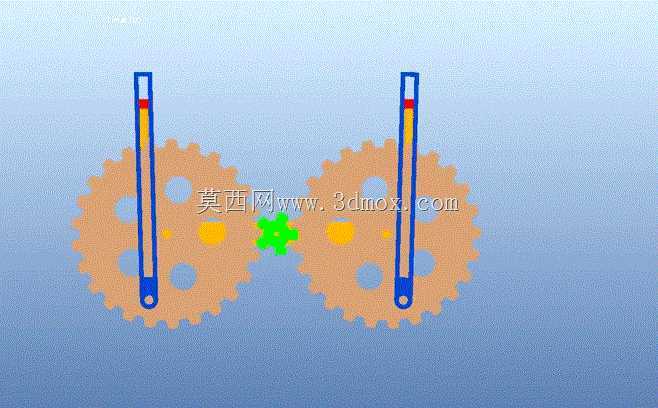

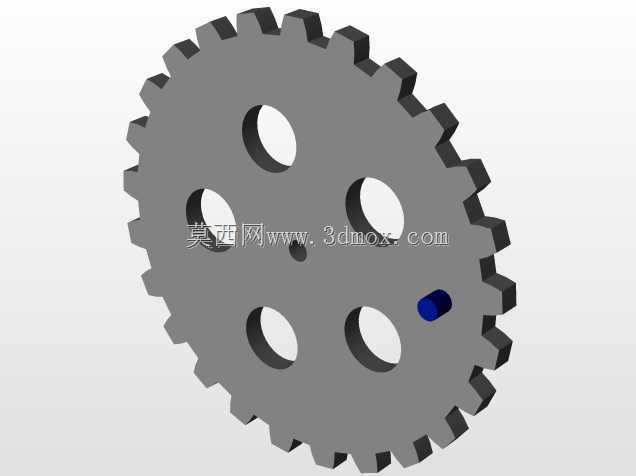

  设计时首先确定了两个齿轮的模数与中心距,按照常规小负载传动的齿面接触强度计算,选用1.5模数的直齿圆柱齿轮,齿数设置为24齿,齿宽8mm,两个齿轮的中心距控制在36mm,保证标准啮合侧隙在0.05-0.1mm之间,避免卡滞同时减少回程间隙。每个齿轮端面偏心位置固定安装导向滑块,滑块嵌入外侧摆杆的长直导向槽内,齿轮转动时,偏心滑块会在导向槽内上下滑动,同时带动摆杆绕下端固定铰点做往复摆动,摆杆的摆动角度由滑块的偏心距决定,这套结构里偏心距设置为12mm,对应摆杆的摆角范围为±28度,刚好匹配多数小型摆转工位的行程需求。

  安装边界上,两个齿轮的支撑轴采用同轴度0.02mm的定位基准,轴端通过深沟球轴承固定在安装立板上,立板厚度选用6mm的冷轧钢板即可满足支撑刚度,摆杆下端的铰点与齿轮中心的垂直距离为120mm,摆杆的导向槽宽度与滑块直径采用H7/f6的间隙配合,槽长设置为40mm,保证滑块在全行程内不会脱出槽体。两个齿轮中间的过渡小齿轮作为惰轮使用,主要作用是改变两侧齿轮的转向,让两个摆杆的摆动方向保持对称,满足双侧同步对夹或者同步开合的动作需求,惰轮的齿数设置为12齿,同样采用1.5模数,安装位置可通过腰型孔调整,用来消除齿轮啮合的侧隙,降低传动过程中的冲击噪音。

  实际使用中,这套结构的动力输入端可以连接摆动气缸或者小型步进电机,直接驱动其中一个齿轮即可带动整套机构动作,不需要额外的同步连杆,整体结构紧凑,占用安装空间小,所有运动部件都可以做外露式安装,日常维护时只需要定期给齿轮啮合面和滑块导向槽添加润滑脂即可,不需要复杂的密封防护,适合在干燥无强腐蚀的车间环境下长期运行。设计建模时需要注意偏心滑块与齿轮端面的连接强度,滑块根部要做R1.5的圆角过渡,避免长期交变载荷下出现应力断裂,摆杆的导向槽两端要做R2的圆弧缓冲,避免滑块运行到槽端时出现刚性撞击。
