垂直交错轴动力传输传动结构设计

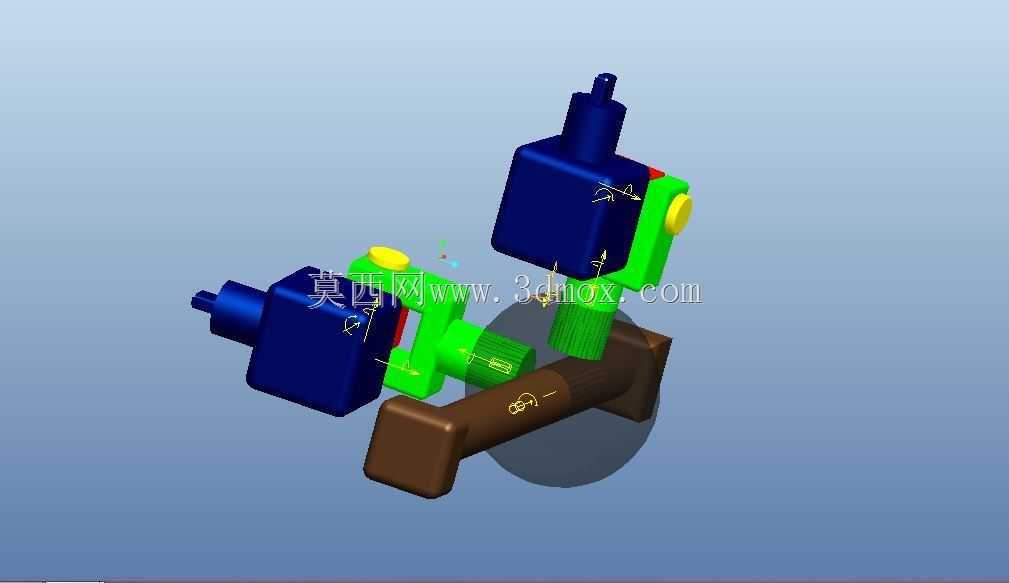

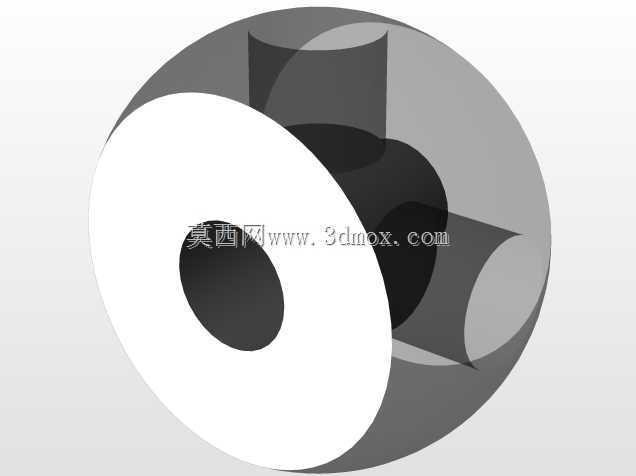

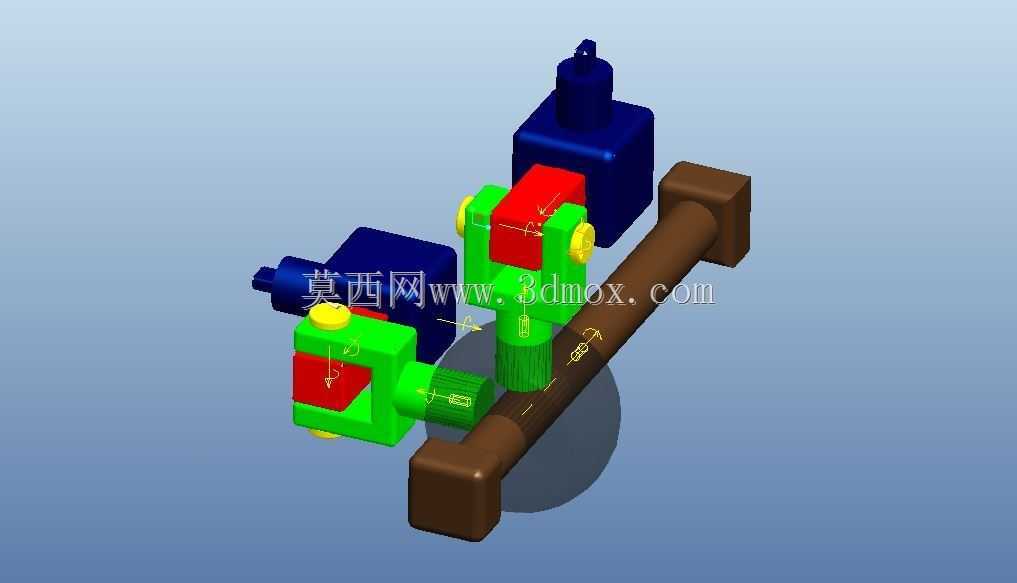

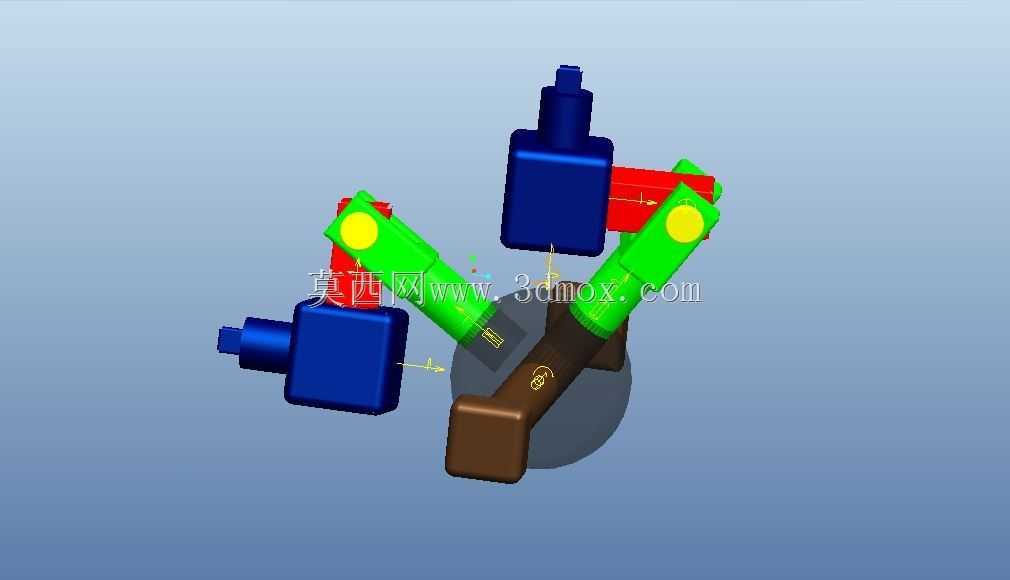

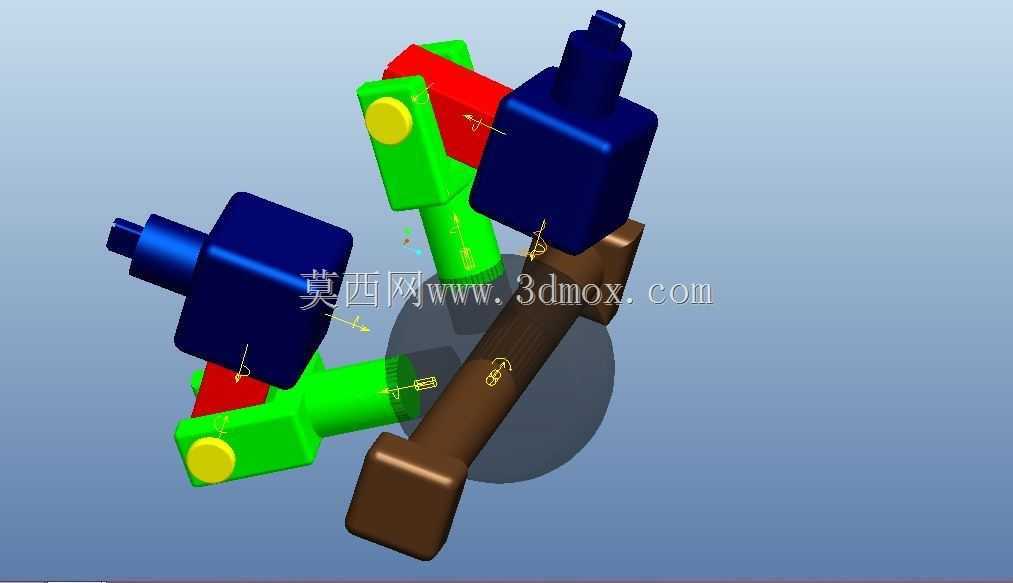

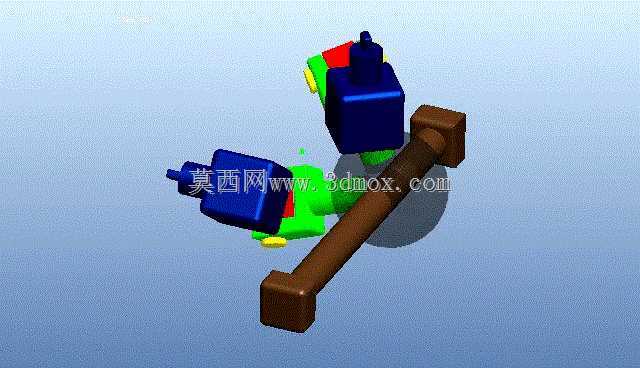

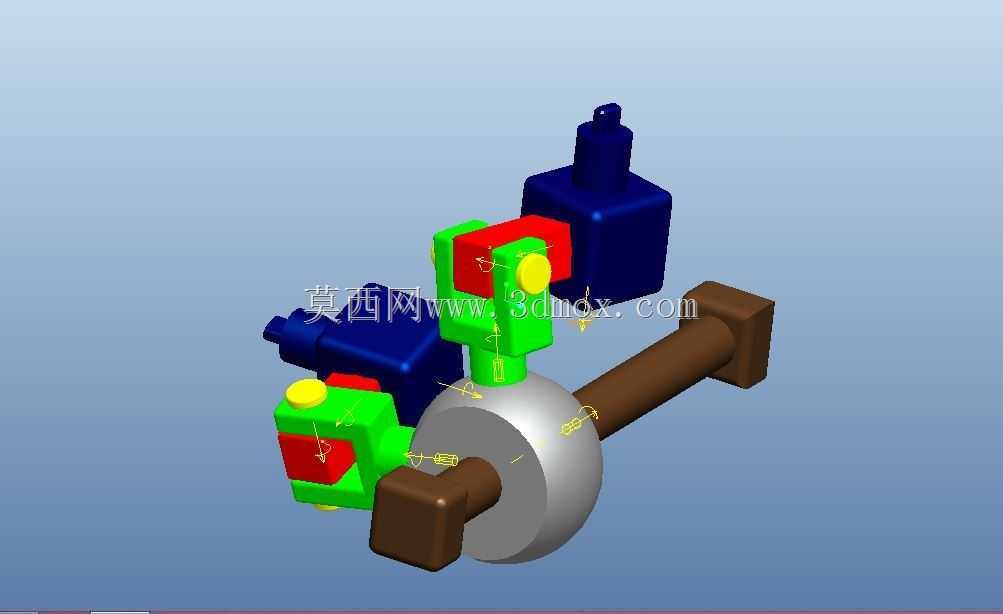

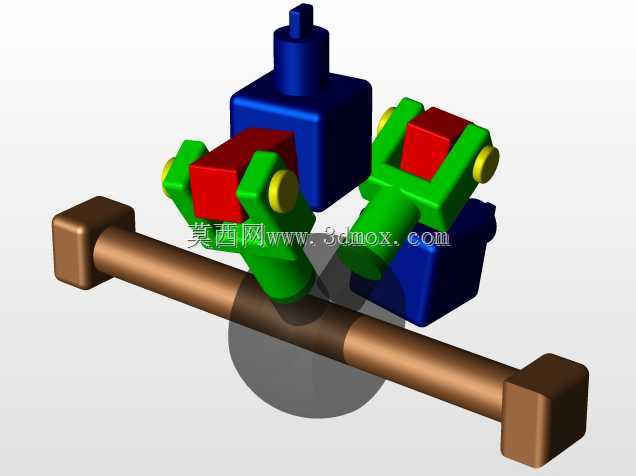

　　这类垂直交错轴的动力传动结构，多应用在动力输入与输出轴呈空间90度交错布局的设备场景中，常见于小型轻工输送线的转角动力接驳、专用机床的辅助进给动力换向、小型自动化工作站的工位间动力传递环节，能够在紧凑的安装空间内完成动力的转向传输，无需额外布置复杂的换向齿轮组，适配小扭矩、定传动比的动力传输需求。从结构功能来看，该传动结构通过滑块与轴的配合实现动力的换向传递，输入端的回转动力可通过滑块的联动作用，传递到与输入轴垂直布置的输出轴上，传动过程中滑块可补偿两轴之间的少量安装同轴度误差，降低轴系加工与装配的精度要求，同时减少轴系运行过程中的附加径向载荷，提升传动部件的运行寿命。设计过程中，首先需要明确两垂直轴的中心距边界，

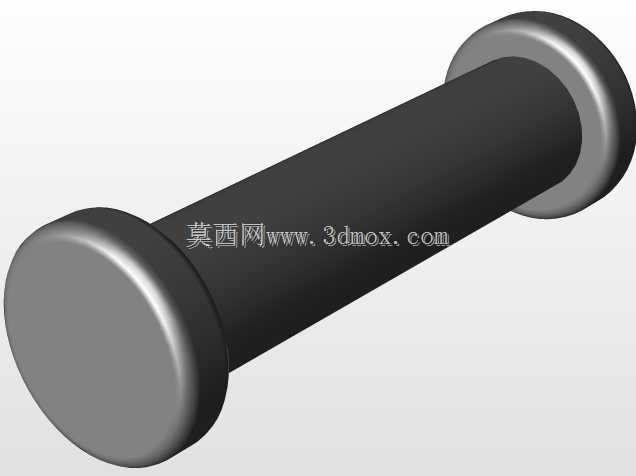

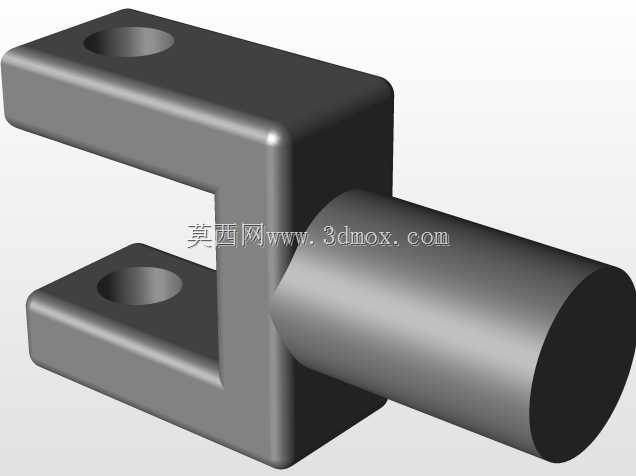

　　根据传递扭矩的大小确定滑块的接触面积与轴径尺寸，滑块与轴的配合面需预留合理的滑动间隙，既要保证传动过程中无卡滞，也要避免间隙过大导致的传动回程误差；轴的支撑段需匹配对应规格的轴承安装位，保证轴系回转过程中的径向跳动控制在合理范围内，两个轴系的安装基准面需设置在同一安装基板上，保证两轴的空间垂直度公差满足传动要求，避免运行过程中出现偏磨、卡阻问题。外形尺寸方面，该结构整体沿输入轴方向的长度可根据安装空间调整，输出轴的伸出长度可匹配外接负载的安装需求，安装边界上需预留对应螺栓过孔位置，保证整体结构可直接固定在设备的安装面板上，无需额外设计转接支架；滑块的运动行程需匹配两轴的偏心距，保证传动全行程内滑块与两轴的接触长度始终满足受力要求，

　　避免出现脱开、受力点偏移的问题。实际应用中，这类结构相比锥齿轮换向结构，加工难度更低，装配调整更便捷，在小扭矩、低转速的传动场景下具备更高的性价比，同时运行过程中噪音更低，无需额外的润滑维护即可长时间稳定运行，适合应用在对安装空间有严格限制、传动精度要求适中的小型机械设备中。
