齿轮驱动式曲柄滑块传动结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:428520
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计
  • 齿轮驱动式曲柄滑块传动结构设计

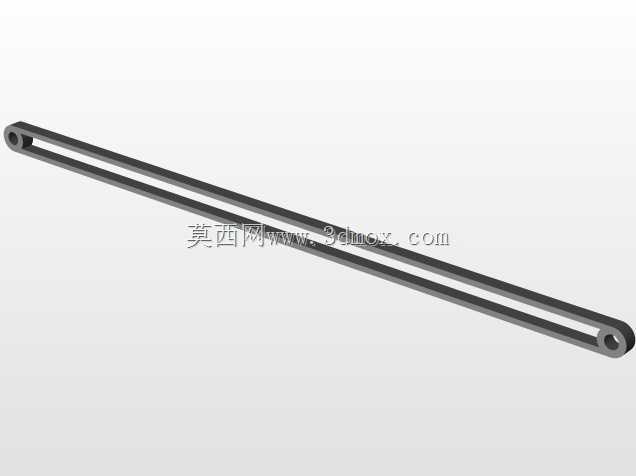

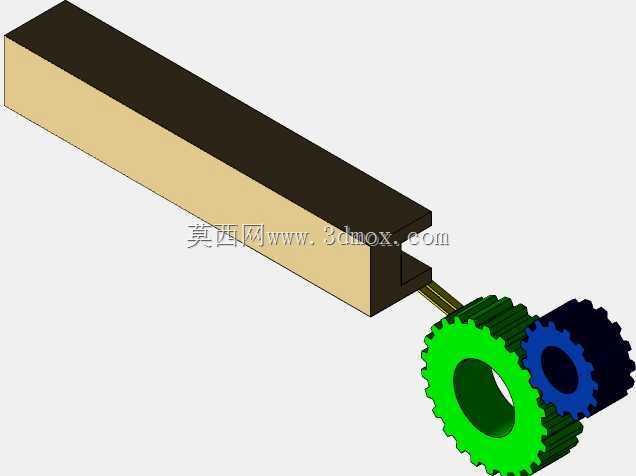

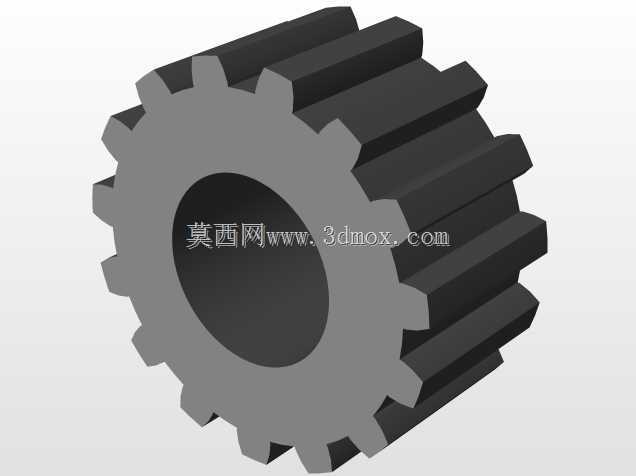

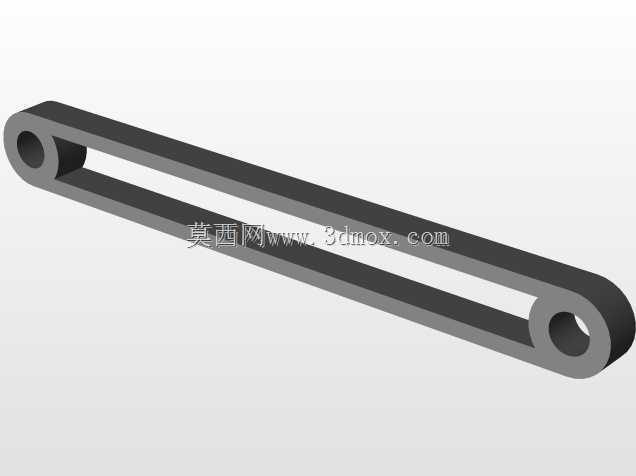

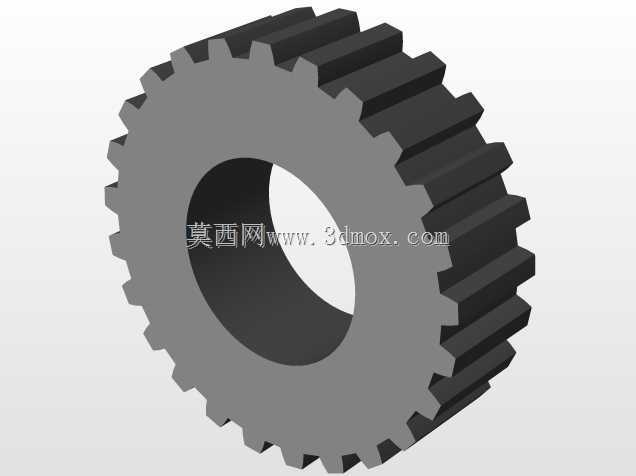

  这套传动结构针对常规曲柄滑块机构的动力输入局限做了定向优化,将原有的独立曲柄构件替换为啮合齿轮组的偏心输出端,直接通过齿轮啮合传递扭矩完成滑块的往复直线动作,省去了曲柄与动力源之间的额外联轴环节,能有效压缩整套传动单元的轴向安装空间,在小型自动化送料、工位往复推送这类安装边界受限的场景中适配性更强。从结构布局来看,两个啮合齿轮分别承担动力输入与偏心输出功能,大直径绿色齿轮的偏心轴销直接铰接连杆,连杆另一端与滑块形成转动副,滑块嵌套在直线导向槽内,整套运动副的配合间隙按照中等载荷工况的常规公差设计,齿轮啮合侧隙控制在0.1-0.15mm区间,既保证传动过程无卡滞,也能避免反向传动时的空程误差。

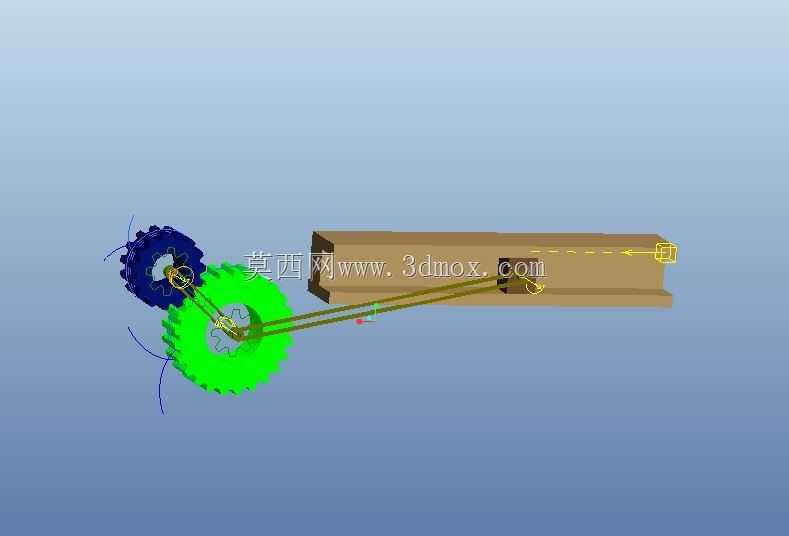

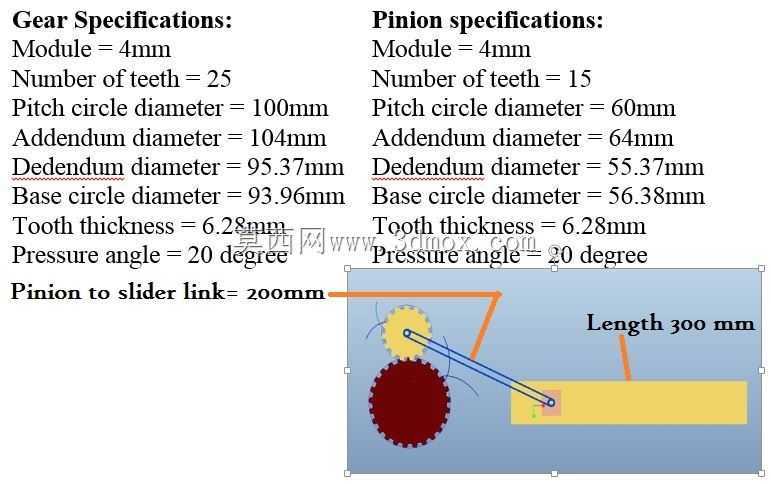

  设计过程中优先调整了齿轮偏心距与连杆长度的比值,将滑块的行程控制在合理区间,避免连杆传动过程中出现传动角过小的死点位置,同时在导向槽内壁预留了润滑脂存储槽,长期往复运行时可减少滑块与槽壁的磨损。实际应用中,这套结构可直接对接齿轮减速电机的输出轴,不需要额外加装曲柄转盘,整套机构的横向安装尺寸相比传统曲柄滑块结构缩短约22%,垂直方向仅需覆盖两个齿轮的啮合半径与滑块导向槽的高度,在桌面型自动化设备、小型冲压送料机构、纺织机械的经纬线往复牵引单元中都能直接套用。结构的运动逻辑经过运动仿真验证,齿轮匀速转动时,滑块的往复运动速度曲线符合正弦运动规律,启动与换向阶段的冲击载荷较小,不需要额外加装缓冲元件就能满足中低速工况的运行要求,

  连杆与偏心轴、滑块的铰接位置均采用标准销轴配合,易损件更换便捷,后期维护不需要拆解整套齿轮组,可大幅降低设备运维的时间成本。导向槽的截面采用矩形设计,与滑块的配合面做了等高处理,能承受一定的侧向载荷,避免滑块往复运动时出现偏磨,整套结构的零件均可采用常规机加工工艺制作,齿轮选用45号钢调质处理即可满足常规载荷下的使用寿命要求,不需要特殊定制加工,适配多数通用机械的传动改造需求。
