双滑块曲柄链反转式止动轭机构结构

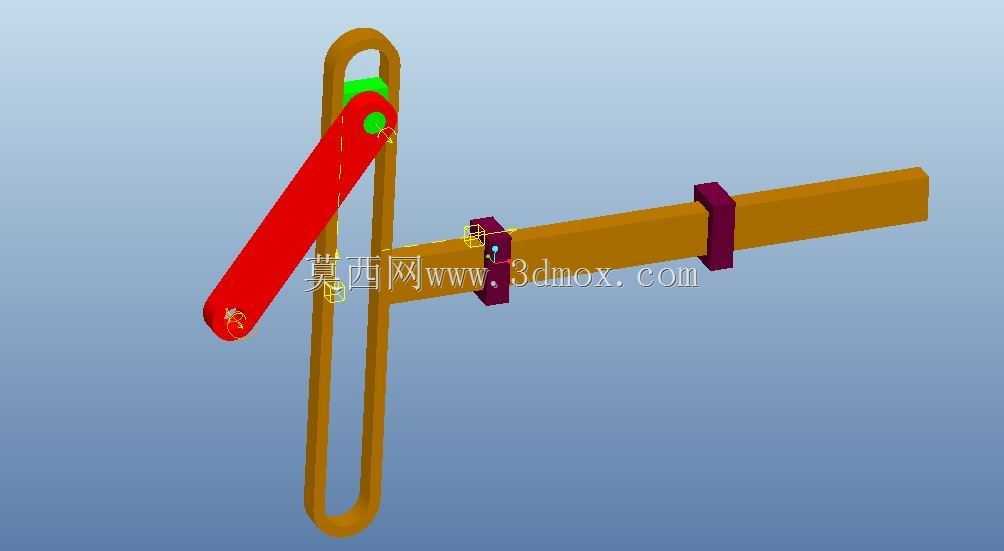

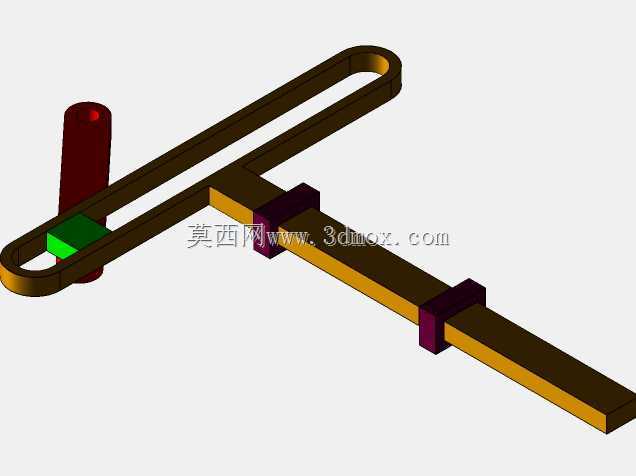

　　这套止动轭机构核心采用双滑块配合曲柄链实现反转传动，在轻工输送线的间歇止动工位、小型冲压设备的进给限位单元、纺织机械的摆杆驱动段都有成熟应用场景，主要作用是在连续回转输入的前提下，输出特定行程的往复直线动作同时完成末端工位的瞬时止动锁止，避免工位窜动影响加工精度。从结构设计逻辑来看，整套机构没有采用复杂的行星轮系或者异形凸轮结构，而是用最基础的转动副、移动副组合实现功能，红色曲柄作为主动件承接外部回转动力，曲柄端的销轴嵌入立式长槽轭架的槽内，将曲柄的圆周运动分解为轭架的竖直方向往复滑动，轭架下端的销轴同时嵌入横向布置的双滑块组件的导槽内，两个紫色滑块分别卡装在横向导向轴的对应位置，

　　轭架的竖直往复动作会通过斜置导槽推动两个滑块沿横向轴做反向同步滑动，最终带动横向输出杆完成直线往复动作，在曲柄转动到上下止点位置时，轭架会出现瞬时静止状态，刚好匹配输出端需要的止动保持需求，不需要额外加装锁止结构就能实现工位停留。安装边界方面，整套机构的横向安装总长以横向导向轴的伸出长度为基准，实际选型时可以根据工位行程需求调整导向轴长度以及两个滑块的初始安装间距，竖直方向的安装高度以立式轭架的滑动行程为基准，曲柄的回转半径直接决定轭架的竖直滑动距离，设计时需要提前核算曲柄半径与轭架槽长的匹配关系，避免销轴脱出槽体造成机构卡滞。各运动副的配合间隙需要控制在0.02-0.05mm区间，间隙过大会造成反转传动时的回程误差，

　　直接影响末端止动的定位精度，间隙过小则会在高速运转时出现卡滞、磨损加剧的问题。横向导向轴需要做表面淬火处理提升耐磨性能，轭架的导槽内壁可以镶嵌铜套降低滑动摩擦系数，曲柄与动力输入轴的连接采用平键周向固定，保证动力传递无滞后。这套机构相比传统的凸轮止动结构，加工难度更低，普通铣削设备就能完成所有零件的加工，后期维护只需要定期给各转动、移动副加注润滑脂即可，不需要频繁更换易损件，在中低速轻载的自动化工位上适配性极强，设计时可以根据实际负载大小调整各零件的截面尺寸，负载较大时可以将曲柄、轭架的材质从普通Q235钢更换为45号钢调质处理，提升整体结构强度。
