L型带安装孔铰接支撑座结构设计

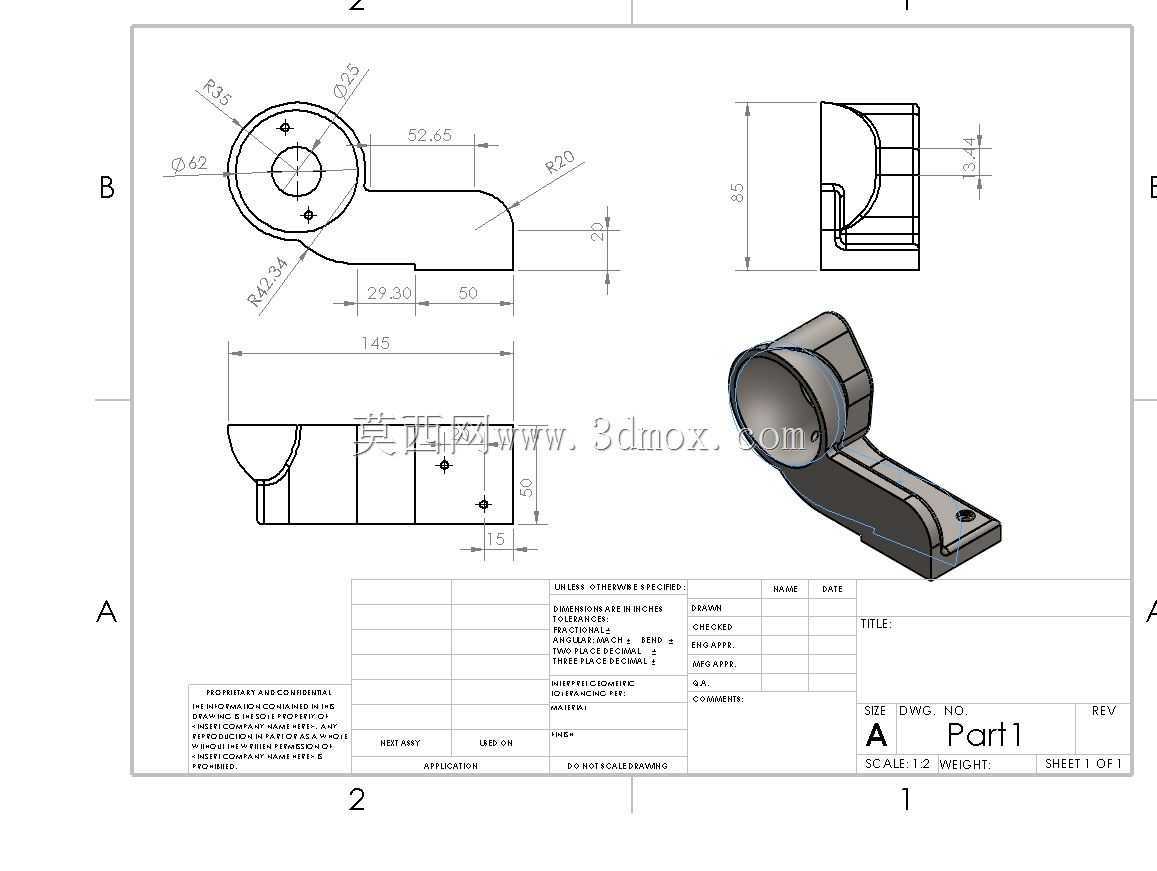

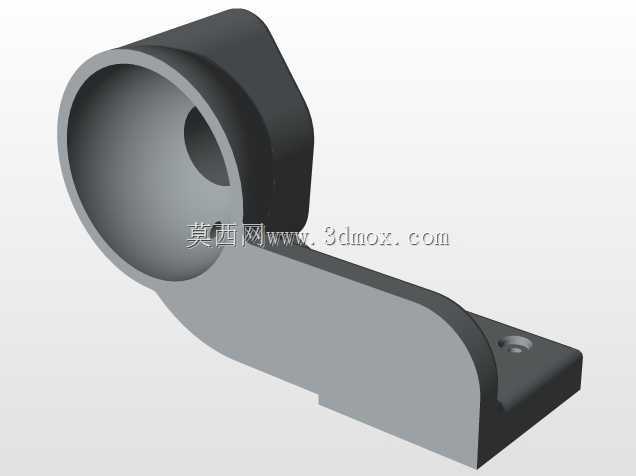

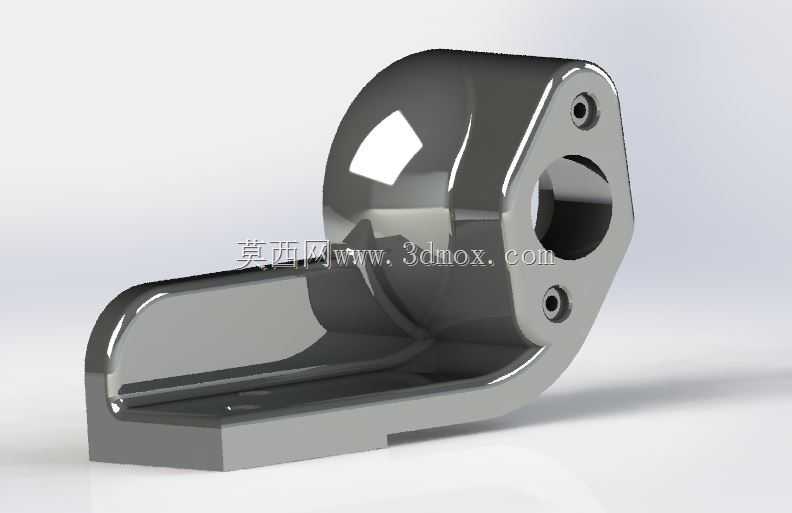

　　该支撑铰接构件常见于轻工输送线、小型自动化工作站的辅助支撑点位，也可作为工装夹具的定位铰接基座使用，承担小载荷工况下的部件铰接、限位支撑功能，适配需要小角度转动调整的工位连接需求。从结构设计逻辑来看，构件采用L型一体式布局，底部为平直安装基面，开设两个沉头安装孔，可通过内六角螺栓直接固定在型材台面或设备安装基板上，安装基面做了平面度公差约束，保证安装后无翘曲偏移，避免铰接点位出现附加应力。上部为带通孔的铰接筒结构，通孔为光孔设计，可适配对应直径的铰接销轴，实现相连部件的绕轴转动，铰接筒端面做了法兰式加厚处理，两个螺纹孔分布在铰接孔两侧，可用于安装端盖或者限位挡板，限制销轴的轴向窜动，同时提升铰接部位的结构强度，

　　避免长期转动磨损后出现孔位变形。L型转折位置做了大圆弧过渡处理，没有尖锐应力集中棱角，在承受径向载荷时可分散应力传递路径，降低转角位置的断裂风险，构件整体采用等壁厚设计思路，在保证结构刚度的前提下控制整体重量，适合轻量化设备的装配需求。从安装边界来看，底部安装面的孔位间距适配常规20系列、30系列工业铝型材的安装槽间距，不需要额外加工转接板即可直接装配，上部铰接孔的轴线与底部安装面保持平行度公差，保证铰接转动时无卡滞，铰接筒的外轮廓做了曲面顺滑处理，没有突出的棱角，避免设备运行过程中剐蹭操作人员或者相邻管线。建模过程中通过高级特征实现曲面与实体的顺滑衔接，所有安装孔位、铰接孔的尺寸均遵循常规机械设计的公差配合要求，光孔与销轴采用间隙配合，安装沉孔可容纳螺栓头部，保证安装后基面平整无凸起，适合作为小型自动化设备、非标工装的标准铰接支撑部件直接调用，也可根据实际载荷需求调整壁厚与孔位尺寸，适配不同的工况载荷要求。
