弯臂式铰接操作手柄结构设计

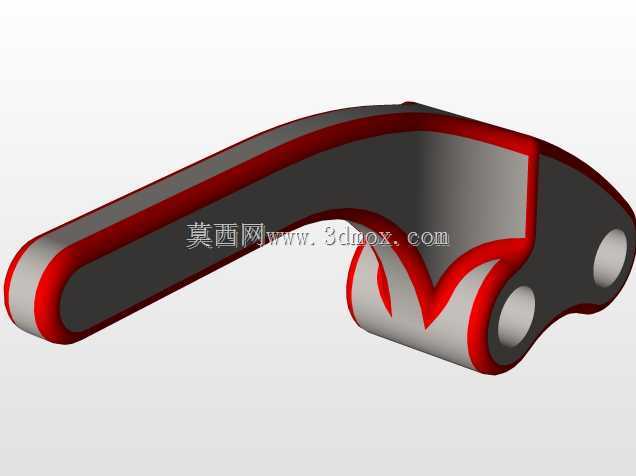

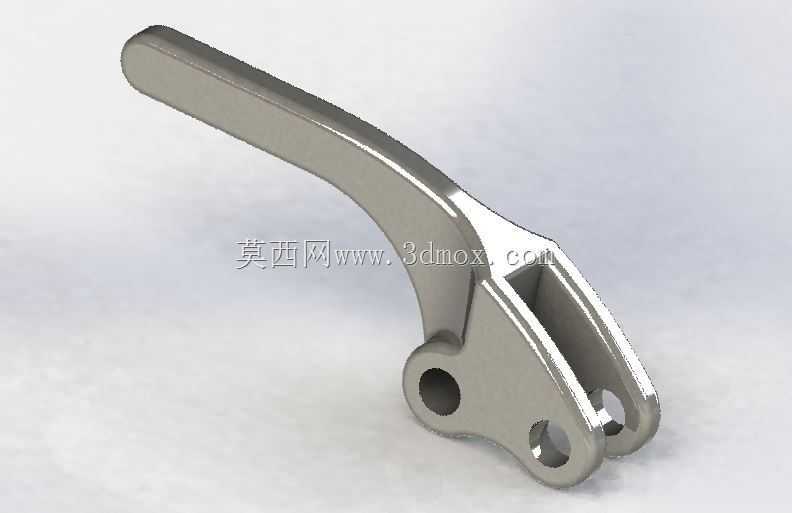

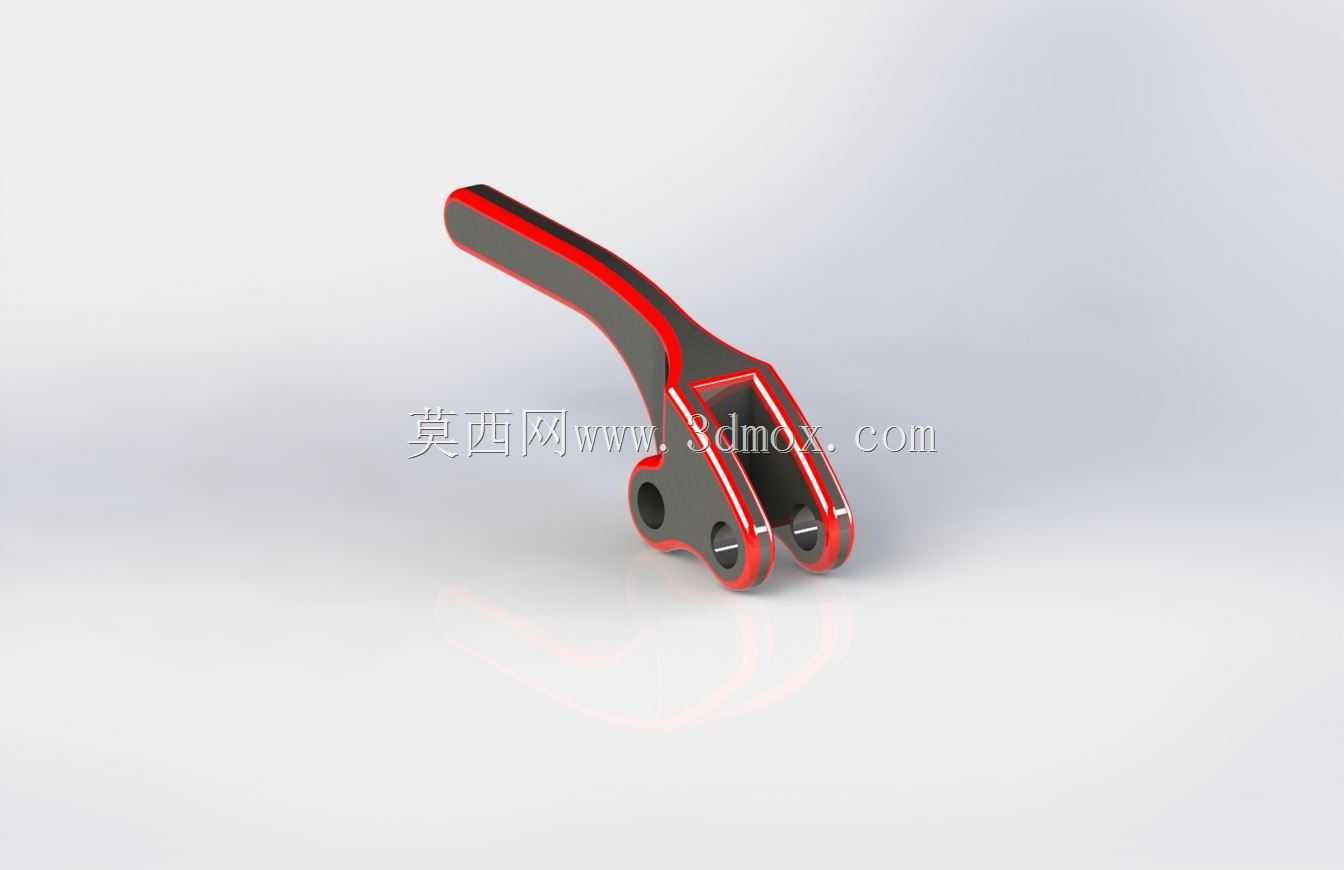

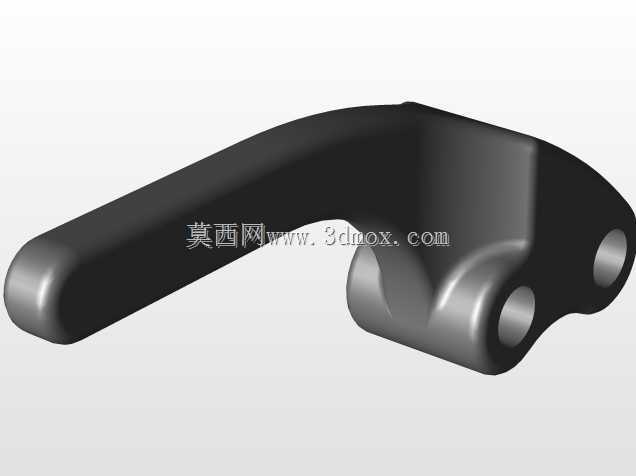

　　这类弯臂式铰接操作手柄，常见于各类需要手动扳动实现机构锁止、档位切换、夹具松紧调节的设备场景，比如小型工装夹具的快速压紧机构、非机动车的刹车操纵端、工业设备舱门的锁止扳件、小型农机的离合操纵部件上都能见到同结构构件的身影。从实际使用需求出发，手柄的握持段做了符合人手施力习惯的弧形弯度设计，长力臂结构能让操作人员施加较小的握力就可以在铰接端输出足够的扳动扭矩，降低长时间操作的疲劳感，同时握持段的截面做了圆弧过渡处理，没有尖锐棱角，避免操作过程中剐蹭操作人员手部。构件的安装端采用双叉耳铰接结构，两个平行的叉耳上预留了同轴销孔，安装时可以通过圆柱销与配套的支座构件形成转动副，转动过程中双叉耳的结构能提供更好的侧向支撑，

　　避免扳动过程中构件出现侧向偏移、卡滞的问题；除了主铰接销孔之外，安装端还预留了一个联动连接孔，用来连接拉杆或者传动顶杆，将手柄的扳动行程转化为联动部件的直线位移，实现对应的机构动作。设计过程中需要重点关注几个安装边界：首先是主铰接孔的中心到握持端末端的力臂长度，要匹配所需的输出扭矩和操作空间，避免力臂过长导致周边部件干涉，或是力臂过短导致操作费力；其次是叉耳的开档尺寸要和配套连接的支座厚度匹配，销孔的同轴度公差要控制在合理范围内，避免装配后出现转动卡涩；再者是手柄扳动的极限角度要提前做运动仿真校核，确认在全行程范围内不会和周边的设备壳体、其他构件发生碰撞，同时联动孔的行程要匹配被驱动部件的动作行程，

　　避免出现过行程损坏构件或是行程不足导致机构动作不到位的问题。构件的整体外形采用一体化成型思路，弯臂段和安装端做了平滑的圆弧过渡，没有应力集中的直角转角，能承受反复扳动带来的交变载荷，避免长期使用后在转角位置出现疲劳断裂的问题；表面做了金属质感的光洁处理，既可以提升构件的防锈能力，也能减少日常使用中污渍的附着，便于设备的日常清洁维护。从安装适配性来看，这类手柄的安装不需要复杂的配套结构，只需要在对应支座上预留匹配的销孔位置，通过标准圆柱销就可以完成装配，后期维护更换也十分便捷，不需要特殊的专用工具就可以完成拆装替换。
