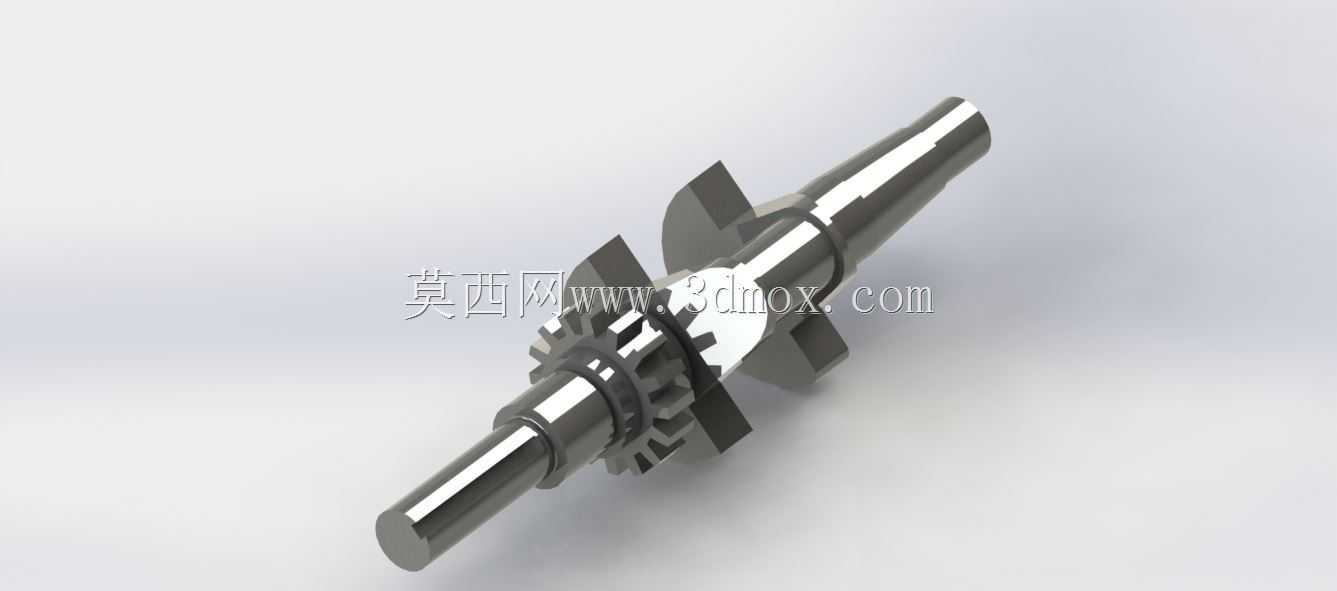

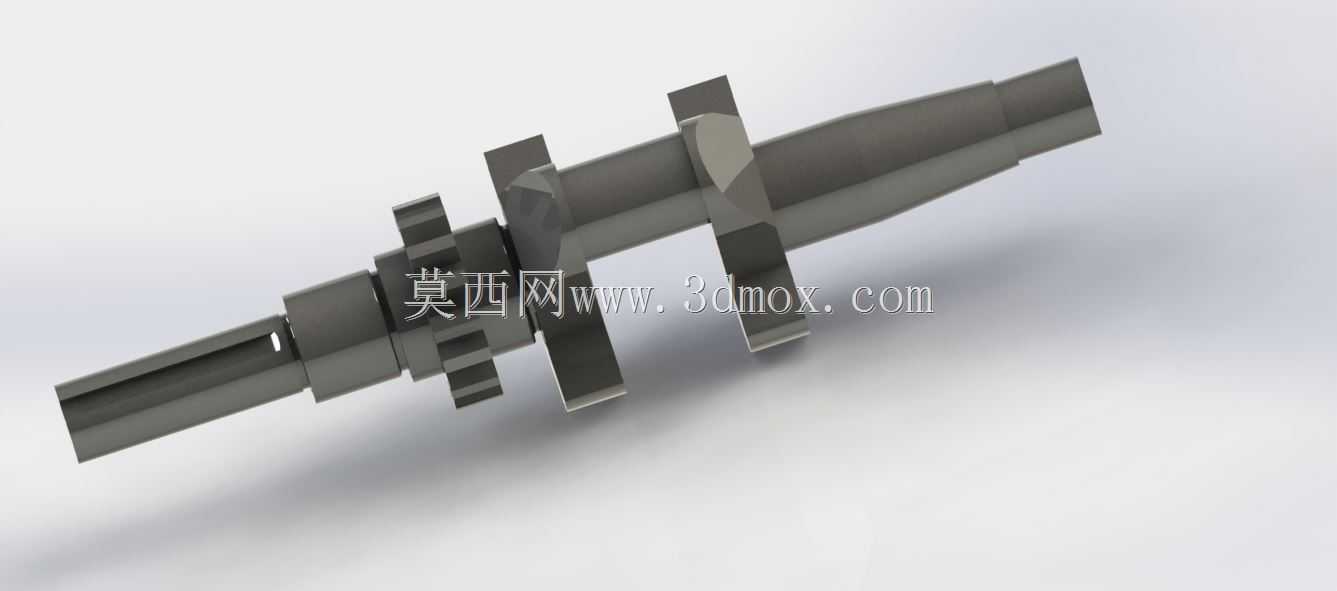

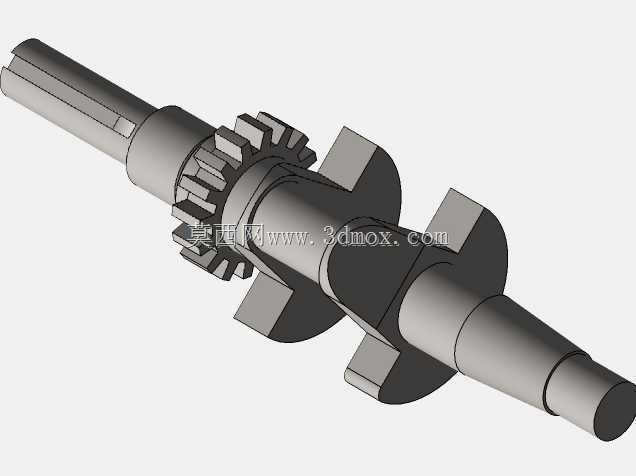

V型双缸动力单元曲轴结构三维数模

　　该曲轴作为V型双缸内燃机的核心传动部件，主要应用于小排量通用动力、轻型摩托、小型发电机组及园林机械动力单元中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，其结构设计直接决定动力单元的运转平顺性、输出扭矩特性与整机使用寿命。从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，两个连杆轴颈呈V型夹角排布，匹配对应缸体的缸心距与夹角设计，保证活塞运行到上止点时的点火相位符合V2动力的做功间隔要求，平衡重块的轮廓与配重经过反复校核，可抵消双缸往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，减少动力传递过程中的额外负载损耗。主轴颈部分采用阶梯式变径设计，从动力输出端到自由端依次匹配不同直径的轴承安装位，

　　输出端设置有锥度配合面与键槽结构，可直接连接飞轮、离合器或动力输出法兰，保证大扭矩传递过程中不会出现相对滑移，自由端预留有齿轮、正时链轮的安装定位面，可直接驱动配气机构、机油泵等附属部件，无需额外设计转接结构。安装边界方面，各主轴颈的同轴度公差控制在微米级，轴向定位台阶的尺寸与缸体主轴承座的安装宽度完全匹配，连杆轴颈的宽度、油孔位置与对应连杆大头的安装尺寸适配，润滑油道采用斜向交叉钻孔设计，可在曲轴旋转过程中依靠离心力将压力机油输送到各轴颈摩擦副表面，保证高转速工况下的润滑可靠性。从实际使用场景出发，该曲轴的圆角过渡位置均做了强化处理，避免应力集中导致的疲劳断裂，平衡重的外圆轮廓经过避让设计，旋转过程中不会与缸体内部的加强筋、机油喷嘴等部件发生运动干涉，整体结构紧凑，在满足强度要求的前提下尽可能控制旋转惯量，兼顾低转速扭矩输出与高转速的响应速度，适配不同调校取向的V2动力单元使用需求。
