阶梯式传动连接轴机械结构设计

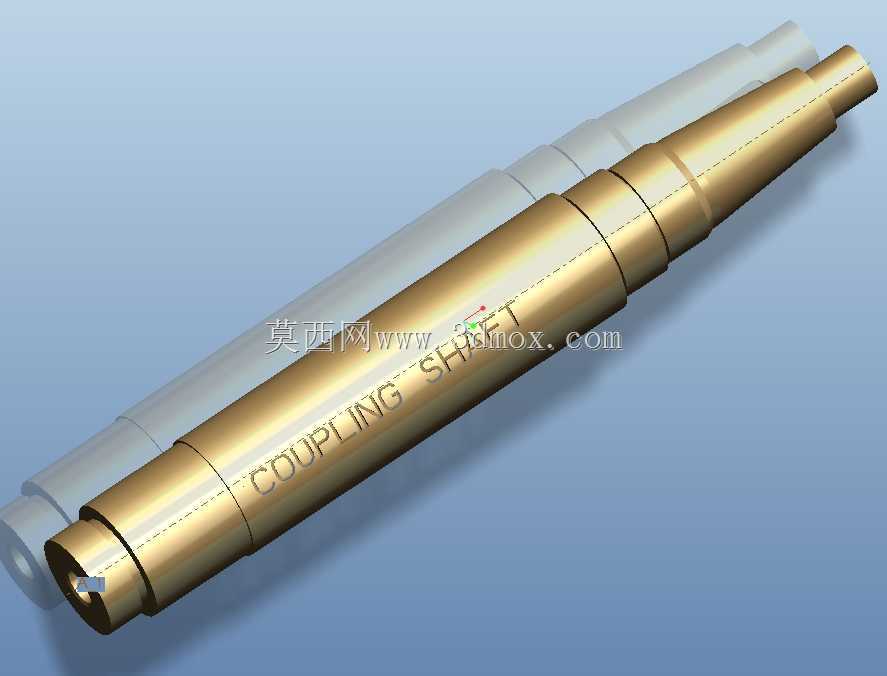

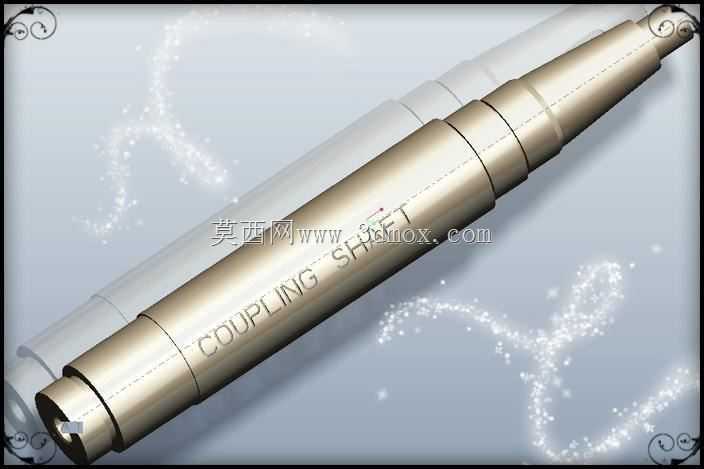

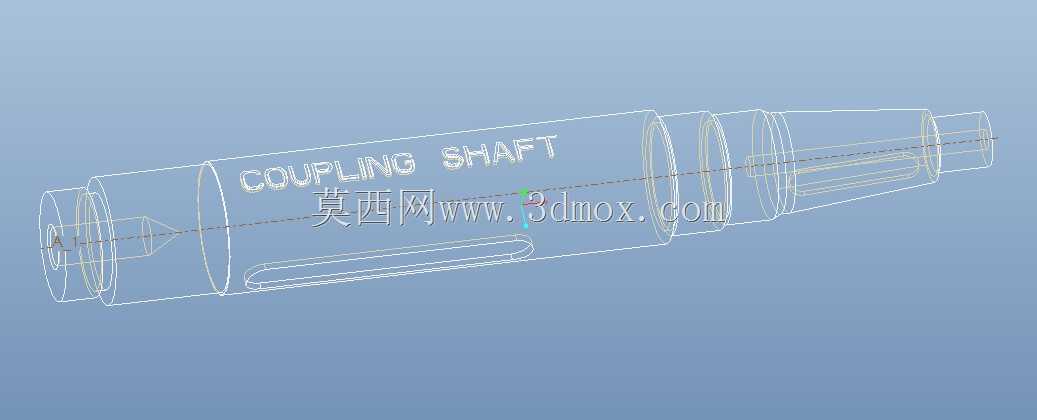

　　这类阶梯式连接轴多应用在中小功率传动链路的扭矩传递场景中，常见于轻工输送设备、小型机床进给单元、通用减速机的输出端接驳位置，核心作用是在两根存在少量同轴度偏差的轴系之间完成旋转动力的传递，同时抵消安装过程中产生的少量轴向、径向偏移量，避免轴系运行时出现别劲、轴承过早磨损的问题。从结构设计逻辑来看，该轴采用多段阶梯变径的布局，每一段轴径的尺寸差都是基于配合需求设定：靠近端部的小直径轴段用于安装锁紧挡圈或者锁紧螺母，实现配套传动件的轴向定位；中间直径一致的长轴段是和联轴器毂体、传动轮配合的核心工作面，表面粗糙度需要满足过渡配合的公差要求，保证扭矩传递过程中不会出现配合面打滑；轴肩位置的过渡圆角经过匹配设计，

　　既可以避免应力集中导致的轴段断裂风险，也能为安装在轴上的零件提供精准的轴向定位基准，控制安装位置的累计误差。在安装边界的适配性上，该轴的各段长度尺寸是按照常规通用传动舱的内部空间预留设计，轴端的中心孔既可以作为加工时的定位基准，也能在后期设备维护时作为顶持基准，方便轴系的拆装检修。轴身的环形凹槽结构是用于安装密封件或者定位卡簧，能够阻挡传动腔内部的润滑脂溢出，同时避免外部的粉尘、切削液进入配合面造成磨损。不同于等直径光轴的设计，这种阶梯结构不需要额外加装过多的轴套来调整配合位置，能有效减少装配时的零件数量，降低装配累计误差，同时各段轴径的受力经过梯度分配，在满足扭矩传递强度要求的前提下，尽可能降低轴体自身重量，减少旋转时的转动惯量，

　　让传动启停过程更加平稳。在实际选型适配时，需要核对各段轴径的配合公差、轴段有效长度和待连接设备的轴伸尺寸匹配度，确认轴肩的定位高度能够满足配套零件的轴向限位要求，同时要保证轴的总长不会超出传动舱的内部安装空间，避免装配后出现轴端和舱体干涉的问题。轴端的倒角设计既方便装配时引导零件顺利套入轴段，也能去除加工产生的锐边，避免装配过程中划伤操作人员或者损坏配合零件的密封件。
