对开式半圆径向支撑轴瓦结构设计

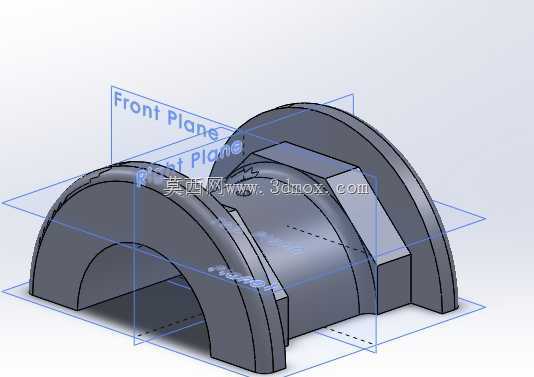

　　这类对开式半圆支撑结构，多应用在中低速重载的传动节点中，常见于矿山输送设备的辊组支撑、中小型减速机的中间轴定位、冶金设备的导辊装配场景，相比整体式轴套结构，它的拆装优势非常明显——不需要沿轴向抽穿整根轴，只需要拆开上下半环就能完成支撑件的更换，在设备维护空间受限的工况下，能大幅缩短停机检修的时长。从结构设计逻辑来看，两个对称的半环拼合后形成完整的圆柱支撑内腔，外侧的两道环形凸缘是轴向定位结构，装配时卡入轴承座的对应卡槽内，就能避免支撑件在运行过程中出现轴向窜动，凸缘的厚度和外径尺寸需要和安装座的卡槽深度、内径做严格匹配，单边预留0.02-0.05mm的间隙即可，过大会导致运行时产生冲击异响，过小则会造成装配卡滞。

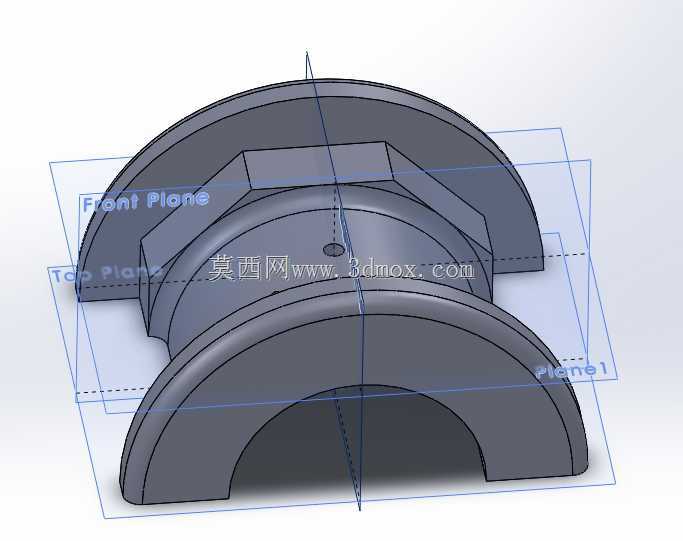

　　半环结合面处的方形凸台是定位止口，上下半环拼合时，凸台与对应凹槽嵌合，能保证两个半环的同轴度，避免拼合后内腔出现错边，磨伤轴颈表面。内腔表面是直接和轴颈接触的工作面，设计时需要根据承载载荷计算接触比压，选择对应的耐磨材质，普通工况下采用锡青铜材质即可，重载冲击工况则需要在基体表面镶嵌石墨润滑柱，实现无油环境下的自润滑，减少日常维护的注油频次。从安装边界来看，这类结构的整体外径需要比安装座的内腔小0.01-0.03mm，采用过渡配合装配，拼合后的内腔直径比适配轴颈大0.04-0.08mm，保证运转时能形成稳定的油膜；半环的轴向宽度需要根据径向载荷大小核算，比压不超过材质许用值的前提下，尽量缩小轴向尺寸，减少不必要的结构占用空间。

　　建模过程中需要重点关注结合面的平面度要求，止口的配合公差需要控制在IT7级，避免拼合后出现缝隙导致润滑脂泄漏；外侧凸缘的过渡圆角需要和安装座卡槽的倒角匹配，避免装配时出现应力集中，长期受载后出现凸缘断裂的问题。这类支撑结构没有复杂的异形曲面，建模时优先采用旋转特征生成整体轮廓，再通过拉伸切除拆分两个半环，最后添加止口、安装孔等细节特征，能有效减少特征数量，后续修改尺寸参数时也能快速调整，适配不同轴径的安装需求。在实际选型应用中，需要核算轴系的径向载荷、运转线速度，确认支撑面的比压、线速度PV值在材质允许范围内，再根据安装空间调整半环的宽度、凸缘尺寸，避免出现结构干涉。
