机械定位支撑异形结构件

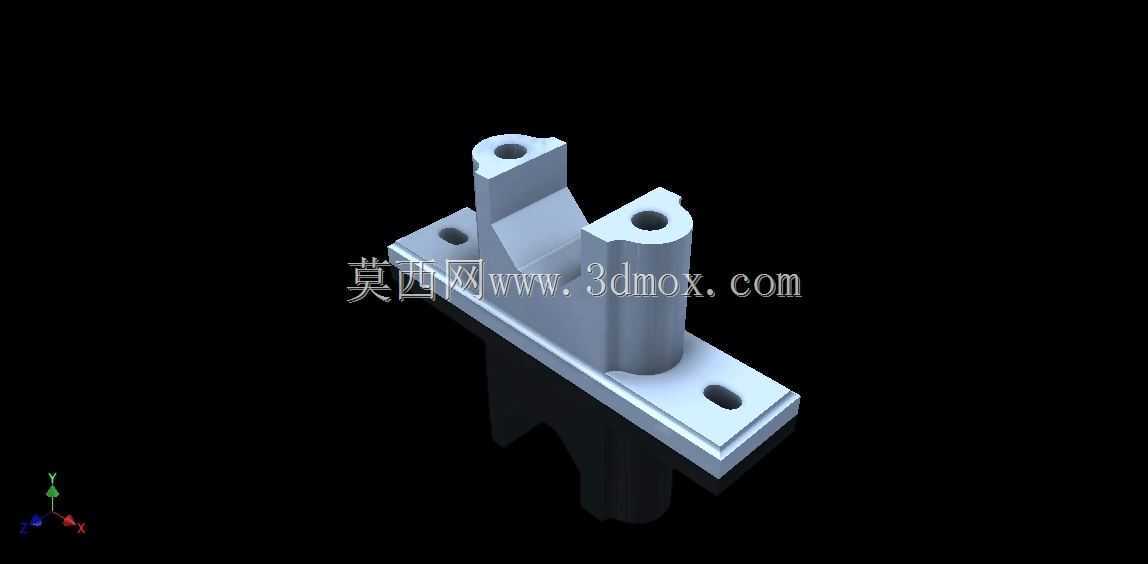

　　该异形支撑定位件多用于自动化生产线的工位定位环节，在工装夹具、输送线挡停机构中承担工件侧向支撑与位置限定的作用，实际运行中可配合气缸推块完成待加工零件的姿态校正，避免工件在机加工、装配工序中出现位移偏差。从结构设计来看，零件底部设置有带定位缺口的平直安装面，安装时可直接卡入工装台的T型槽预设位置，无需额外加工适配垫块，底部缺口的间距与常规工装台的槽距匹配，安装边界可覆盖多数小型工位的装夹需求，安装面的平面度公差控制在0.02mm以内，保证与工装台面贴合无翘曲。零件主体采用阶梯式立板结构，不同高度的支撑面分别对应不同规格工件的定位基准，高位立板上的弧形缺口是为了避让工件的圆柱面特征，避免定位时出现过定位干涉，

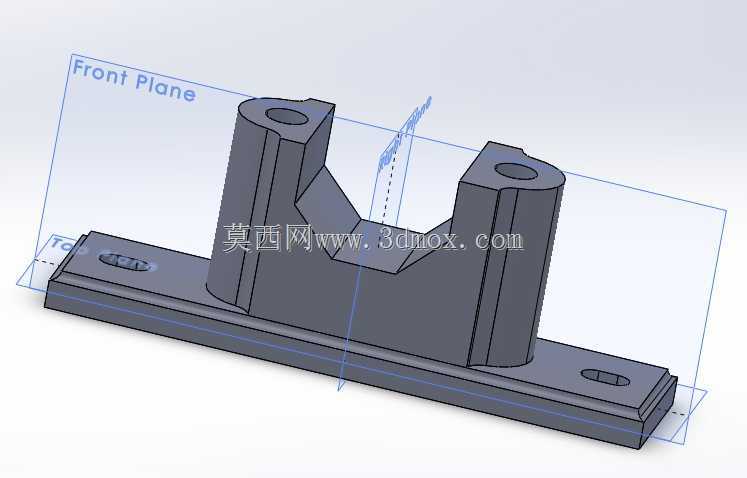

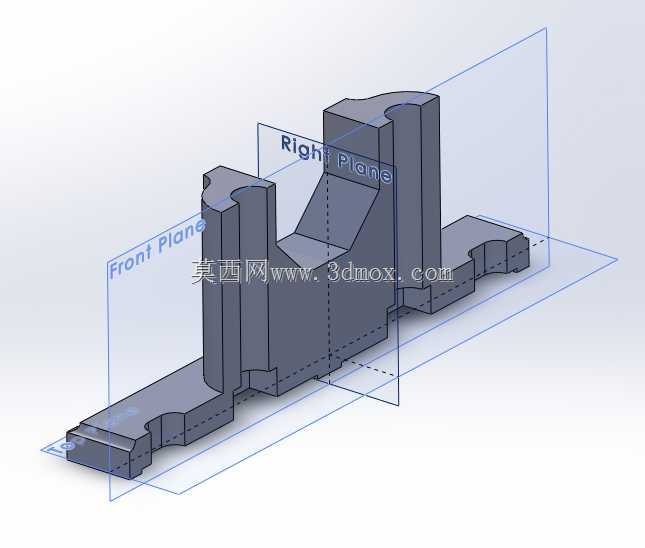

　　立板侧面的斜向加强筋连接高低位支撑段，在承受工件侧向挤压力时可分散应力，避免长期受力出现结构变形。设计过程中优先考虑了零件的加工工艺性，所有外轮廓棱角均设置了R0.5的工艺倒角，既避免机加工后出现锐边划伤操作人员，也能减少热处理环节的应力集中问题，立板上的减重槽在不降低结构强度的前提下减少了零件整体重量，降低工装移动时的负载。在实际应用场景中，这类支撑件可单独作为挡停块使用，也可成对组合作为工件的侧向定位基准，适配小型轴类、盘类零件的加工装夹，零件的各支撑面均预留了0.1mm的修配余量，现场安装时可根据实际工位的定位精度需求进行微量修磨，保证定位精度符合工序要求。结构上的基准平面与前视、右视基准面完全重合，

　　建模过程中可直接通过草图拉伸、切除完成特征构建，特征树逻辑清晰，后续修改尺寸时可直接调整草图参数快速生成适配不同工位的同系列零件，无需重新构建整体特征。零件的壁厚均匀，最薄处厚度不小于5mm，满足45号钢调质处理的工艺要求，不会出现淬火开裂的问题，安装孔位采用沉头设计，紧固螺栓安装后头部不突出零件表面，避免与输送线上的移动工件发生刮碰。
