铁路车辆H型转向架有限元分析结构

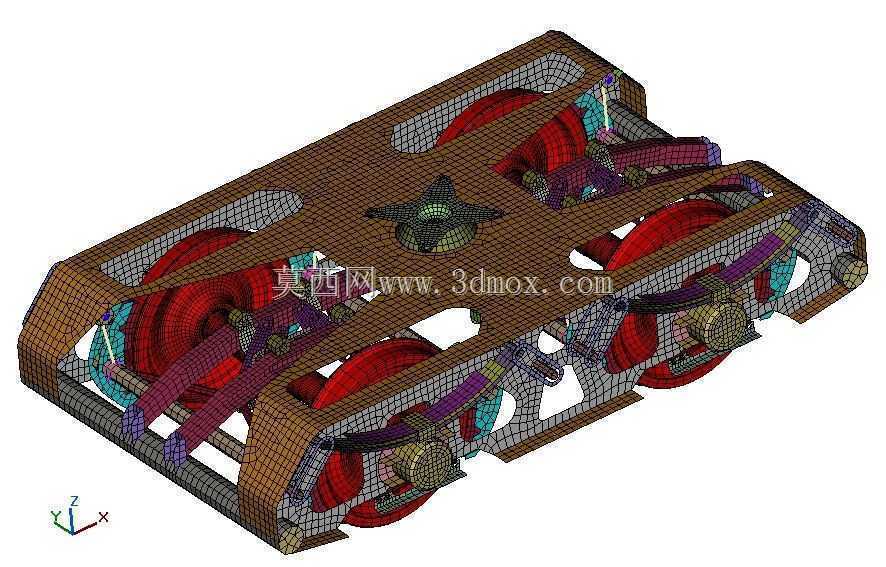

　　作为轨道车辆走行部的核心承载部件，该H型转向架结构直接决定车辆运行的平稳性、曲线通过能力与承载可靠性，是铁路客车、货运机车以及城轨车辆下部结构中不可或缺的核心组件。在实际线路运行场景中，转向架需要同时承受车体垂向载荷、横向轮轨冲击、纵向牵引制动力，以及过曲线时的附加扭转力矩，复杂的受力工况对结构刚度、强度匹配提出了极高要求。本次呈现的结构方案采用H型焊接构架作为主体承载框架，侧梁与横梁的连接区域做了圆弧过渡优化，避免应力集中带来的疲劳损伤，构架表面的网格划分痕迹对应有限元分析的单元离散过程，可直观看到网格在应力集中区域做了局部加密处理，确保仿真计算结果能够精准反映构架各部位的实际应力分布。轮对组件采用整体辗钢车轮搭配车轴结构，

　　一系悬挂设置在轮对轴箱与构架侧梁之间，通过弹性元件隔离轮轨传递的高频振动，减少振动向车体上部的传递；构架横梁区域预留了二系悬挂、牵引装置以及基础制动部件的安装接口，各安装面的位置度公差在建模阶段就做了严格约束，保证后续部件装配时的同轴度与配合间隙符合设计要求。从安装边界来看，该转向架的固定轴距、轮对内侧距、构架整体外形尺寸均符合标准轨距线路的限界要求，两侧侧梁下部的轴箱安装位可适配不同刚度参数的一系弹簧组，能够根据车辆的运营时速、载重等级灵活调整悬挂参数，满足不同运营场景下的动力学性能要求。在设计思路上，该结构优先保证构架的疲劳强度冗余，通过有限元仿真对各工况下的应力云图进行迭代优化，对横梁与侧梁连接的高应力区域做了局部加厚处理，

　　同时在构架非承载区域开设减重孔，在不降低结构强度的前提下有效降低簧下质量，提升车辆运行的平稳性。轮对与构架之间的连接结构预留了足够的横动量空间，保证车辆通过小半径曲线时轮对能够顺利实现径向调整，减少轮缘与钢轨的磨耗，降低线路运维成本。基础制动吊座集成焊接在构架横梁两侧，安装面的平面度公差经过严格校核，可适配单元制动缸的安装要求，保证制动时闸片与车轮踏面的接触压力均匀，避免偏磨带来的制动效能下降问题。
