低地板有轨电车走行部转向架结构设计

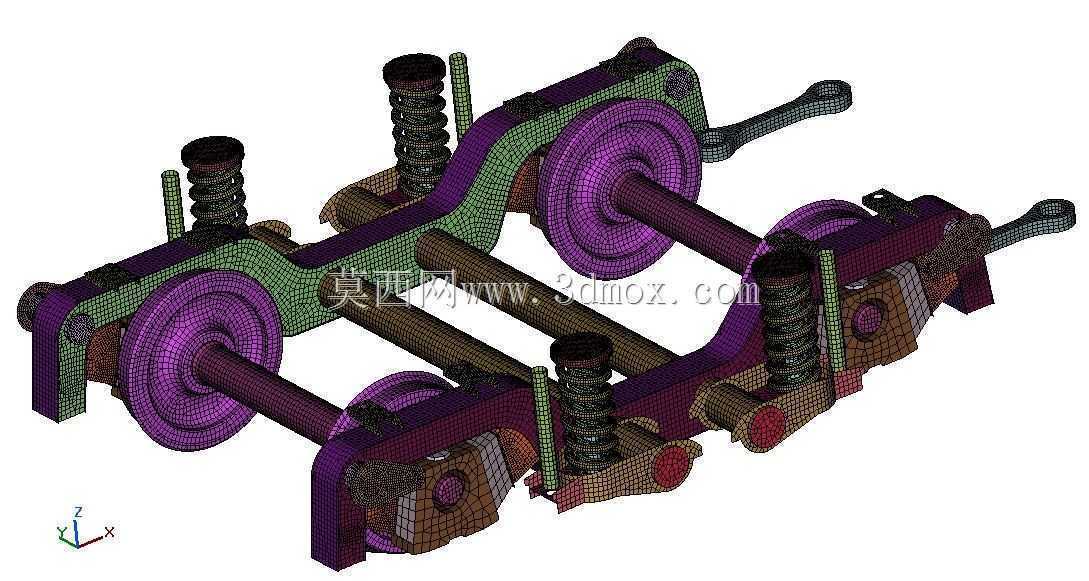

　　城轨交通线路中，低地板有轨电车因无需设置高站台、适配城市既有道路布局的特性，被大量应用于城市核心区、旅游接驳线的公共交通场景，转向架作为整车走行核心部件，直接决定车辆运行平稳性、曲线通过能力与客室地板高度控制水平。该转向架采用轴箱外置的轮对布置方案，搭配两级弹簧悬挂结构，一系悬挂为圆柱螺旋弹簧配合垂向减振元件，可直接过滤轮轨传递的高频振动，适配城市路面轨道存在的接缝、小范围不平顺工况，减少振动向车体传递的量级，保障车内乘客乘坐舒适度。构架作为转向架的承载基体，采用箱型焊接结构设计，侧梁与横梁的连接位置预留了轴箱安装座、牵引拉杆座、制动单元安装接口，所有安装面的位置度公差控制在0.2mm以内，可满足各部件装配后的同轴度要求，

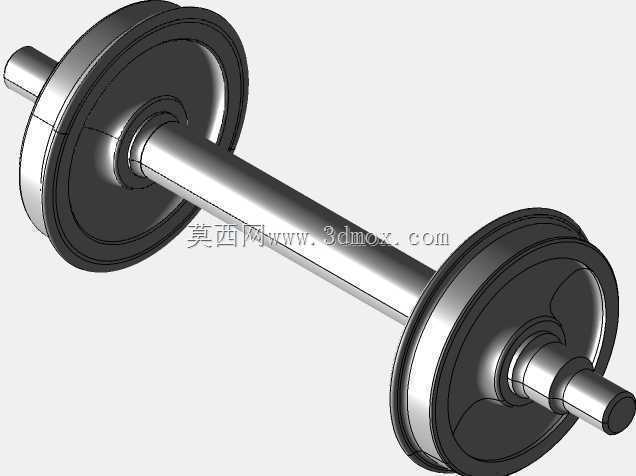

　　避免运行中出现偏磨、卡滞问题。轮对采用整体辗钢车轮，轮径匹配低地板车型的限界要求，车轴为空心轴结构，在保证抗弯抗扭强度的前提下降低簧下质量，进一步优化轮轨间的动作用力，减少对城市道路轨道的磨损。设计过程中优先考虑安装边界约束，转向架整体宽度严格控制在城市有轨电车的限界范围内，构架上方预留的空簧安装面高度可直接匹配低地板车体的底架结构，无需额外加装过渡座即可实现车体与转向架的连接，同时转向架两端预留的车钩安装接口可适配多编组连挂需求，牵引拉杆采用斜向布置方案，可同时传递纵向牵引力与横向定位力，减少转向架与车体间的相对位移量。曲线通过性能方面，该转向架的轴距经过反复迭代优化，搭配轴箱定位的合适刚度，

　　可顺利通过半径25m的城市街区小半径曲线，减少轮缘与钢轨的侧向磨耗，降低线路运维成本。制动单元安装于构架侧梁内侧位置，不占用转向架下部空间，可保证车辆地板面距离轨面的高度控制在350mm以内，实现站台与车厢地板的无高差衔接，方便推婴儿车、乘坐轮椅的乘客上下车，无需设置额外的站台升降设施。所有悬挂部件的刚度参数均经过多体动力学仿真验证，在不同载客量工况下，转向架的垂向静挠度可保持在合理区间，不会出现偏载、侧滚角过大的问题，横向止挡间隙设置合理，在车辆通过道岔、曲线时可限制构架与车体间的横向位移，避免部件发生磕碰。
