轨道车辆LRX-5转向架构架结构设计

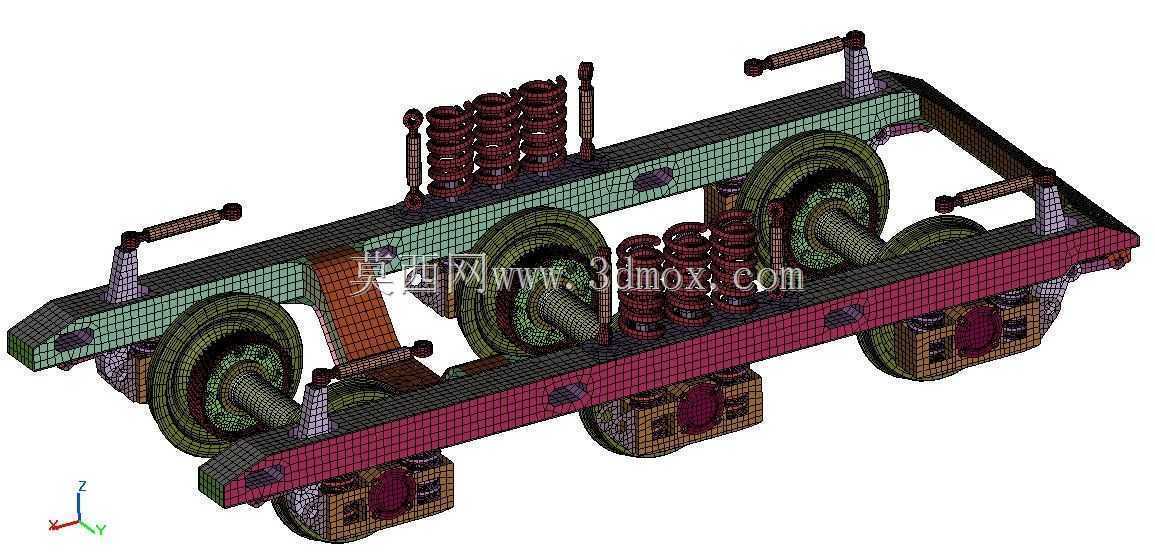

　　轨道车辆走行部的核心承载部件中，转向架构架直接决定了整车运行的平稳性与承载可靠性，这款LRX-5构架的设计围绕干线客运动车组的运用场景展开，适配1435mm标准轨距线路，整体采用H型焊接构架结构，侧梁为中部下凹的箱型变截面设计，既能够满足二系弹簧的安装空间需求，也可以在保证结构强度的前提下降低整车重心，提升高速运行时的抗侧滚能力。在实际线路运用中，构架需要同时传递垂向、横向、纵向三个维度的交变载荷，垂向方向承担车体满载重量并传递一系、二系悬挂的减震作用力，横向方向承受过曲线时的离心力与轮对横移带来的冲击，纵向方向传递牵引与制动力，因此在设计阶段针对各载荷工况做了全网格的有限元强度校核，对应图中展示的网格划分模型，

　　对侧梁与横梁连接的焊缝区域、轴箱弹簧安装座、牵引拉杆安装座这些应力集中位置做了局部加厚与圆弧过渡处理，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，一系弹簧定位座的横向跨距为2000mm，匹配标准轮对的轴颈间距，轴箱导框的定位间隙控制在0.2-0.4mm范围内，既保证轮对相对构架的灵活横动，也避免过大间隙导致运行时的横向冲击；二系空簧安装面的平面度公差要求控制在0.1mm/m以内，保证空气弹簧受力均匀，不会出现偏磨导致的异常漏气。横梁采用无缝钢管焊接结构，侧梁与横梁的连接位置采用开坡口熔透焊工艺，焊后需要做整体去应力退火处理，消除焊接残余应力，避免加工后出现变形。构架上集成了多个功能安装接口，包括一系垂向减震器座、制动单元安装座、

　　横向止挡座、牵引拉杆座，所有安装面的位置度公差均控制在±0.5mm以内，保证后续部件装配时的互换性，不需要额外修配即可完成总装。在日常运维场景中，该构架的设计预留了足够的检测空间，关键焊缝位置均外露，方便运维人员做磁粉探伤检查，不需要拆解过多部件即可完成状态检测，降低了全生命周期的维护成本。针对不同线路的运用需求，该构架可以适配不同刚度的一系弹簧组，通过调整弹簧组合的刚度匹配，满足不同轴重、不同运行速度等级的车辆配置需求，轴重适用范围覆盖14t-18t，最高运行速度适配160km/h等级的轨道车辆。
