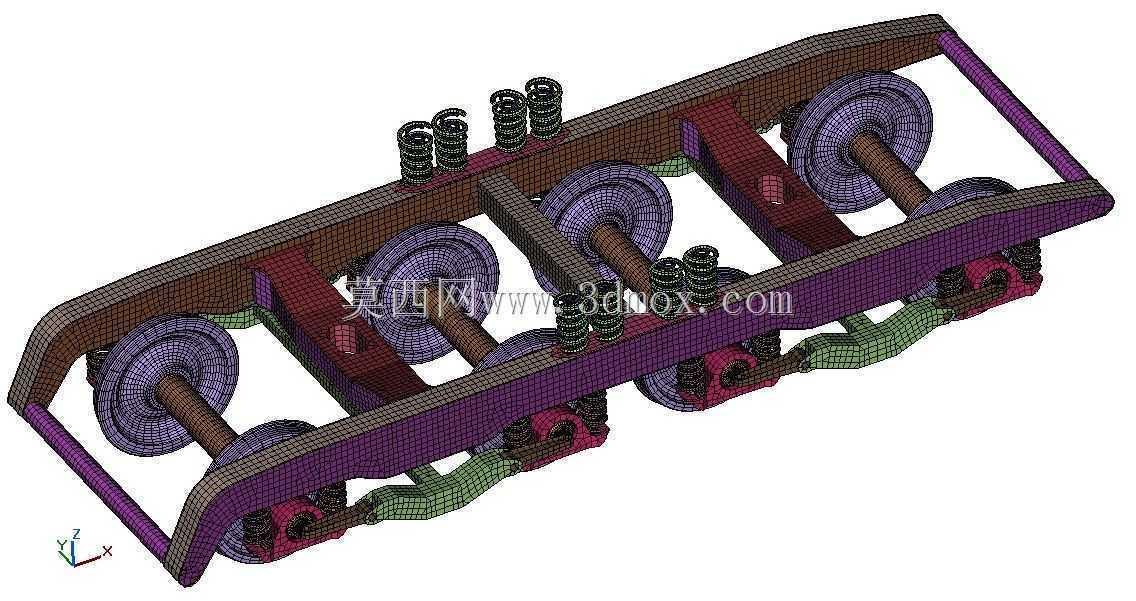

机车转向架构架LRX-4承载走行结构

　　该转向架构架是铁路机车走行部的核心承载构件，主要应用于干线电力或内燃机车的走行系统，承担车体与轮对之间的载荷传递、运行导向与振动缓冲功能，是保障机车沿轨道安全平稳运行的关键结构件。从结构设计来看，该构架采用H型焊接箱型梁主体框架，侧梁与横梁通过全熔透焊接连接，整体刚度分配经过多轮有限元迭代校核，在垂向、横向与纵向载荷耦合作用下，应力分布均匀，避免了局部应力集中导致的疲劳开裂风险。构架侧梁下方设置多组一系弹簧安装座，匹配圆柱螺旋弹簧与轴箱定位装置，可将轮对受到的轨道冲击进行一级缓冲，同时约束轴箱的横纵向位移，保证轮对在曲线通过时具备足够的回转自由度。横梁位置集成了牵引拉杆座、制动吊座与减振器安装接口，可直接匹配基础制动装置、

　　二系悬挂元件与车体牵引装置，无需额外增设转接支架，减少了装配环节的累积误差。在安装边界设计上，该构架的轮对轴距、轴箱中心距、弹簧安装面高度差均严格符合机车车辆限界要求，各安装座的孔位公差控制在IT7级以内，可直接与标准轨距轮对、轴箱装置进行适配，无需现场修配。从实际应用场景出发，该构架可适配最高运行时速120km的货运机车，在满载工况下可承受单轴25t的轴重载荷，在曲线半径150m的线路上可顺利通过，同时满足长期交变载荷下的疲劳寿命要求，设计寿命不低于30年或900万公里运行里程。建模过程中对所有焊接坡口、安装座圆角、减重孔结构都进行了1:1还原，未对非关键区域做过度简化，可直接用于后续的有限元仿真分析、装配干涉检查与生产工艺编制，

　　结构细节处的倒角、退刀槽等工艺特征均完整保留，符合实际生产的加工要求。构架的一系弹簧布置采用外簧加内簧的嵌套结构，匹配不同刚度等级的弹簧组，可在空车与重车工况下都保持合适的静挠度，避免运行过程中出现弹簧压并或刚度不足的问题。轴箱定位采用转臂式定位结构，定位节点的刚度参数经过动力学仿真优化，可在保证直线运行稳定性的同时，提升曲线通过性能，减少轮缘磨耗。
