轨道交通机车走行部轮对结构设计

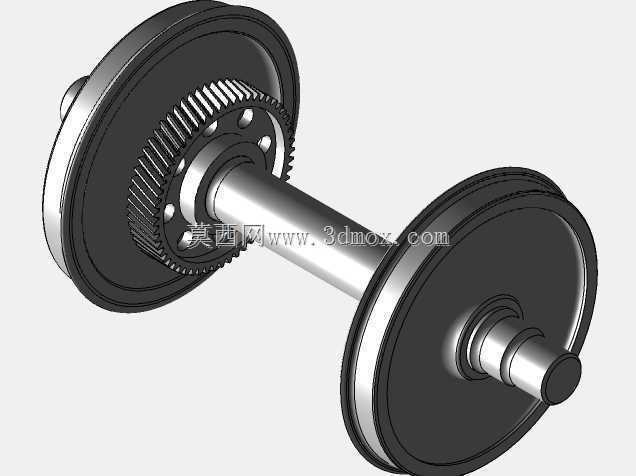

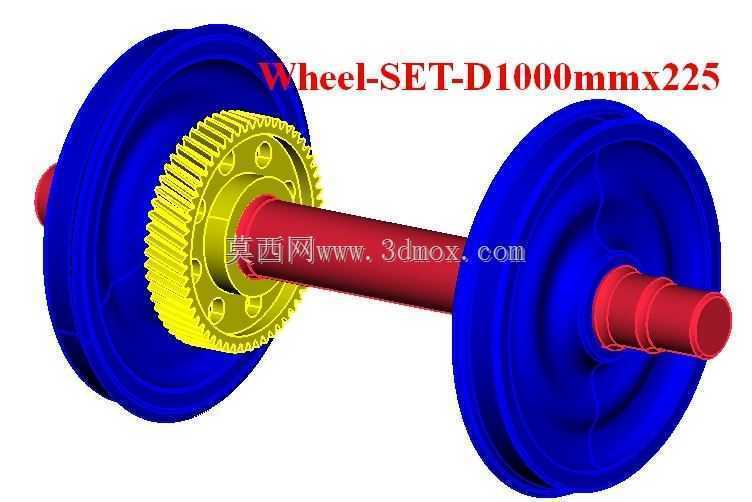

　　作为机车走行部直接与轨道接触的核心承载部件，轮对的结构合理性直接决定了轨道车辆的运行平稳性、承载能力与行驶安全性，本次设计的轮对适配干线货运机车的走行需求，整体轮径设定为1000mm，轴身配合段宽度225mm，可匹配标准轨距线路的安装边界要求。从实际应用场景来看，该轮对需同时承受整台机车的垂向静载荷、启动与制动过程中的纵向冲击载荷，以及过曲线时的横向导向力，同时还要兼顾牵引扭矩的传递需求，因此在结构设计阶段，首先对车轴的受力路径做了完整梳理：车轴采用阶梯轴结构，从轴端到轮座位置依次设置轴颈、防尘板座、轮座、齿轮座等功能段，各段之间采用圆弧过渡避免应力集中，轮座与车轮轮毂的配合面设定过盈配合量，

　　保证压装后车轮在长期交变载荷下不会出现松脱。车轮采用整体辗钢轮结构，轮缘高度、踏面廓形完全匹配国内干线铁路的轮轨匹配标准，踏面设置合理的斜度，保证过曲线时轮对能够自动对中，减少轮缘与钢轨的侧磨，同时降低直线运行时的蛇行运动幅度。集成在车轴上的牵引齿轮采用过盈压装加防松键的固定方式，齿轮参数匹配机车牵引电机的输出扭矩特性，齿面做硬化处理以承受长期啮合的接触应力，齿轮与车轮之间预留足够的轴向间隙，避免运行过程中热胀导致部件干涉。在安装边界的考量上，轴颈尺寸适配标准机车轴箱的安装要求，轴端预留轴箱接地装置、速度传感器的安装接口，轮对内侧距严格控制在标准轨距要求的公差范围内，保证落车后轮缘与钢轨的间隙符合运行规范。

　　设计过程中结合有限元分析对轮座、齿轮座、轴颈等应力集中位置做了强度校核，确保在额定载荷、紧急制动、过曲线等极端工况下，各部件的应力水平均低于材料的许用应力，同时对轮对的固有频率做了核算，避开轨道激扰与转向架的固有频率区间，避免运行过程中出现共振问题。从实际运维角度出发，轮对的踏面、轮缘预留了足够的镟修余量，车轴的疲劳寿命满足机车大修周期的使用要求，齿轮的润滑结构适配转向架上的齿轮箱安装空间，保证运行过程中齿轮啮合面能够得到充分润滑，降低磨耗速率。
