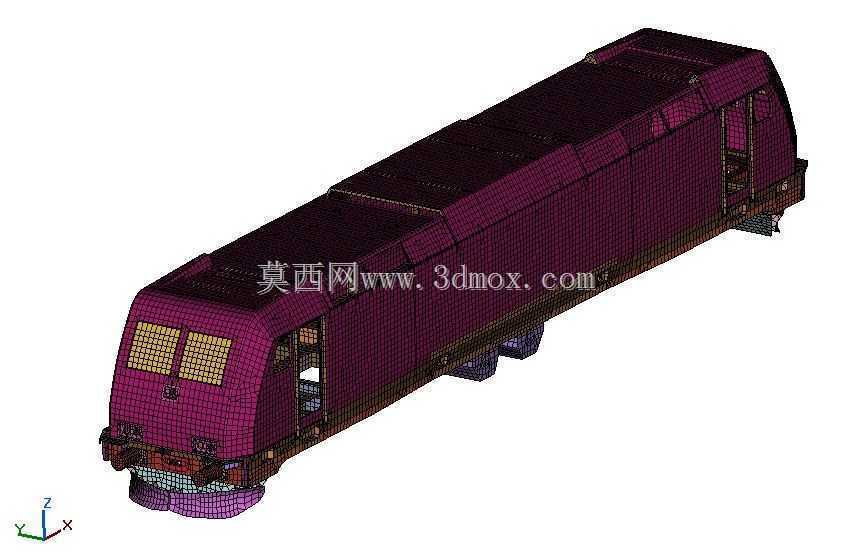

Traxx系列电力机车有限元分析结构模型

　　该模型针对干线货运电力机车的车体承载结构做了全网格划分，完全围绕有限元仿真需求搭建，可直接导入求解器完成静强度、模态、疲劳寿命相关的仿真计算工作。从实际应用场景来看，这类电力机车主要承担干线铁路的重载货运牵引任务，运行工况覆盖长距离平直道牵引、大坡度路段牵引、曲线段通过、紧急制动等多种复杂受力场景，车体结构需要持续承受垂向载荷、纵向牵引冲击力、横向侧倾力以及设备安装带来的局部集中载荷，因此在设计阶段就需要通过精细化的有限元模型完成多工况校核，避免结构出现应力集中、刚度不足引发的疲劳开裂问题。模型完整还原了机车车体的外形轮廓与内部承载结构布局，车头部分的司机室曲面造型、侧墙的蒙皮与骨架连接结构、车顶的设备安装基座、

　　底架的牵引梁与枕梁结构都做了对应网格划分，网格尺寸根据不同部位的受力梯度做了差异化处理，应力集中风险较高的牵引梁连接位置、司机室窗框位置做了网格加密，非主要承载的外饰蒙皮区域采用了相对规整的大尺寸网格，在保证计算精度的前提下尽可能控制整体网格规模，提升仿真计算效率。从安装边界来看，模型预留了转向架与车体的连接接口位置，对应二系悬挂的安装座坐标完全符合实际机车的装配尺寸，车钩安装面的高度、排障器距离轨面的间隙、司机室前窗的视野边界都和实际工程参数保持一致，既可以用于整车级的有限元仿真计算，也可以拆分出单个部件作为局部结构优化的基础模型。在设计思路上，该模型没有做过多的外观细节冗余，所有网格划分都服务于结构力学仿真需求，

　　忽略了对结构强度无影响的内饰件、小尺寸管线等结构，重点保留了所有参与承载的金属结构件的连接关系，能够准确模拟不同工况下车体各部位的应力传递路径，帮助设计人员快速定位结构薄弱点，为车体的轻量化优化、结构补强提供数据支撑。这类模型在轨道交通装备的研发流程中属于核心的仿真基础载体，能够大幅减少物理样机的试验次数，缩短研发周期，在新车型研发、既有车型的结构改进、故障件的失效分析工作中都能发挥实际作用，建模过程中严格遵循轨道车辆结构强度的相关设计标准，载荷施加的位置、约束点的设置都和实际台架试验的边界保持一致，确保仿真结果能够和试验数据形成有效对应。
