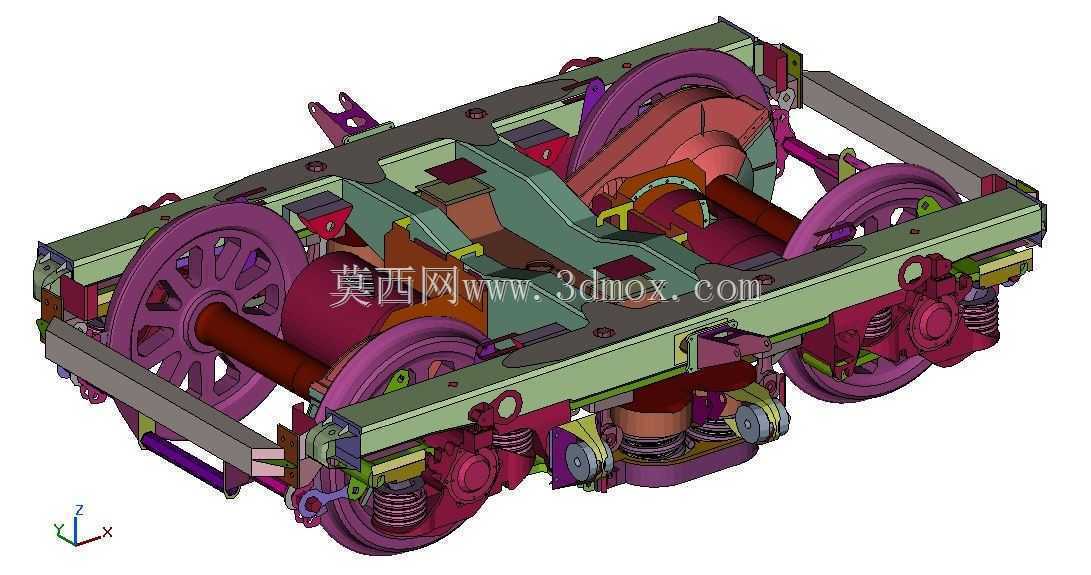

EM4机车走行部转向架结构三维设计

　　该转向架作为EM4型机车的核心走行承载部件，直接决定机车运行的平稳性、曲线通过能力与载重传递效率，主要应用于干线客货运电力机车走行系统，承担整节机车的垂向载荷传递、横向导向与纵向牵引力制动力传导功能，适配常规轨距线路的运营需求。从结构设计逻辑来看，整体采用H型焊接构架作为承载基体，构架侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中引发的疲劳失效，侧梁内部预留了一系弹簧的安装定位槽，横梁上集成了牵引座与制动吊座的安装接口，所有安装面的位置度公差在建模阶段就按照机车行业通用精度要求做了约束，可直接对接后续工程图的尺寸标注。一系悬挂采用螺旋弹簧搭配液压减震器的组合结构，轴箱与构架之间的定位方式采用转臂式定位，能够在传递垂向力的同时，

　　有效约束轮对的横向与纵向窜动，轮对采用整体碾钢车轮搭配车轴的过盈配合结构，车轮踏面采用标准磨耗型轮廓，可降低轮轨接触应力，减少曲线通过时的轮缘磨耗。二系悬挂设置在构架与车体之间，采用高柔度螺旋弹簧配合横向减震器、抗蛇行减震器，能够过滤线路传递的高频振动，提升机车运行的平稳性，牵引装置采用低位推挽式牵引杆结构，可降低牵引点高度，减少轴重转移，提升机车黏着利用率。基础制动单元采用单元式制动器，直接安装在构架侧梁的制动吊座上，制动闸片正对车轮踏面位置，制动时可提供均匀的制动力，避免车轮偏磨。建模过程中所有部件的安装边界都做了干涉检查，轮对与构架侧梁之间预留了足够的跳动间隙，满足弹簧最大压缩量下的运动空间需求，

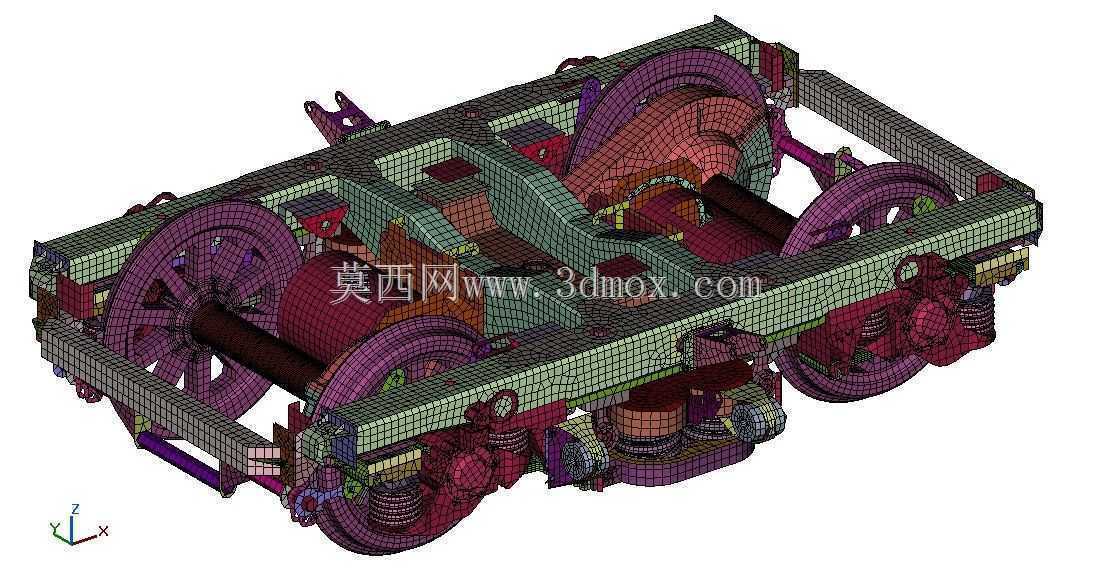

　　一系弹簧的安装座与轴箱顶部的定位止口做了同轴度约束，避免组装时出现偏斜，各管路与线缆的走线路径在构架横梁的预留孔位中做了排布，不会与运动部件发生剐蹭。从安装尺寸来看，该转向架的固定轴距、轮对内侧距、构架与车体的连接接口位置均符合对应车型的装配要求，可直接用于机车走行部的结构教学、有限元分析前处理以及新车型转向架的方案参考，建模时还原了各部件的实际装配关系，包括螺栓连接的位置、弹簧的预压缩状态、减震器的安装角度，能够直观呈现转向架的力传递路径，帮助结构设计人员快速理解走行部的工作原理，在做方案迭代时可直接调整对应部件的参数，快速验证结构改动对整体装配的影响。
