轨道车辆转向架构架有限元分析结构

　　该结构为轨道车辆走行部核心承载构件，主要应用于干线铁路机车、城市轨道交通车辆的走行系统中，承担车体与轮对之间的载荷传递、走行导向与振动缓冲功能。从结构设计逻辑来看，整体采用H型焊接构架主体作为核心承载基体，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中带来的疲劳失效问题，构架侧梁下方预留了一系弹簧的安装座，匹配双圈螺旋弹簧的定位尺寸，安装座端面设置有定位止口，能够保证弹簧装配后的同轴度，避免运行过程中弹簧出现偏磨、窜动问题。轮对与构架的连接位置设置有轴箱定位结构，预留了轴箱转臂的安装铰接点，铰接孔的同轴度公差控制在0.02mm以内，保证轮对相对构架的转动自由度与横向定位刚度匹配设计要求。从安装边界来看，

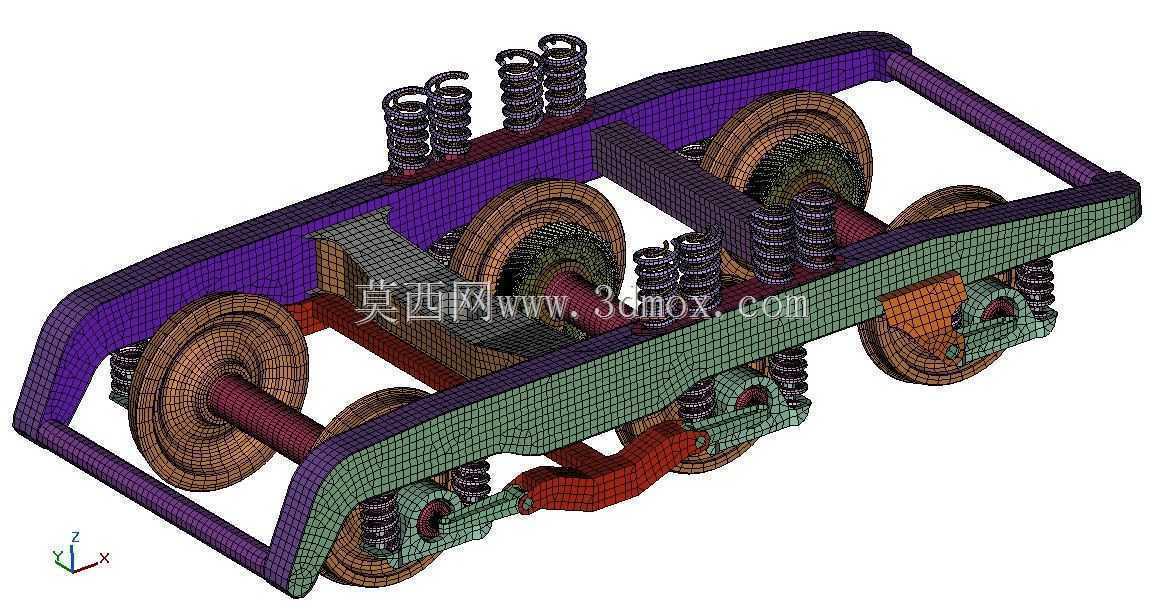

　　构架整体宽度适配标准轨距1435mm的轮对装配要求，侧梁上平面预留了二系悬挂的安装接口，可匹配空气弹簧或者橡胶堆的安装尺寸，横梁位置预留了牵引拉杆、制动单元的安装座，所有安装孔位的位置度公差均按照轨道车辆相关行业标准设定，能够直接适配同类型走行部的装配需求。在有限元建模层面，该模型对构架主体、弹簧、轮对、轴箱等部件均做了网格划分，针对焊缝、安装座等应力集中区域做了网格加密处理，可用于开展静强度、疲劳强度、模态分析等仿真计算工作，验证不同工况下的结构应力分布与变形量，为结构优化提供数据支撑。实际运行过程中，该构架需要传递垂向、横向、纵向三个方向的动态载荷，垂向方向承受车体重量与线路不平顺带来的冲击载荷，

　　横向方向承受车辆过曲线时的离心力与轮对横向作用力，纵向方向承受牵引与制动过程中的冲击力，因此在结构设计时对各个受力路径的截面尺寸做了针对性优化，在保证整体刚度满足要求的前提下尽可能降低结构自重，实现轻量化设计目标。一系弹簧的刚度参数匹配轴重要求，能够有效过滤线路传来的高频振动，降低传递到构架与车体的振动加速度，提升车辆运行的平稳性。轮对与构架之间的定位刚度经过匹配计算，既能够保证车辆直线运行时的稳定性，又能保证过曲线时的轮对导向能力，减少轮缘磨耗。
