作为城轨车辆走行部的核心承载构件,转向架构架的设计合理性直接决定车辆运行的平稳性、安全性与服役寿命,本次优化设计围绕构架实际承载工况展开,在保证结构强度冗余的前提下实现轻量化目标。日常运营中,构架需要同时传递轮轨间的垂向、横向与纵向作用力,既要承载车体及乘客的全部重量,还要传递牵引、制动过程中的冲击载荷,同时兼顾曲线通过时的横向偏移受力,以及一系、二系悬挂系统的安装定位功能。设计过程中首先梳理了构架的安装边界:两侧侧梁需匹配轮对轴箱的安装位置,预留一系弹簧、轴箱定位装置的装配空间,横梁区域需集成牵引座、制动吊座、横向止挡等安装接口,所有安装面的位置度公差需控制在装配允许范围内,避免与周边走行部部件发生运动干涉。

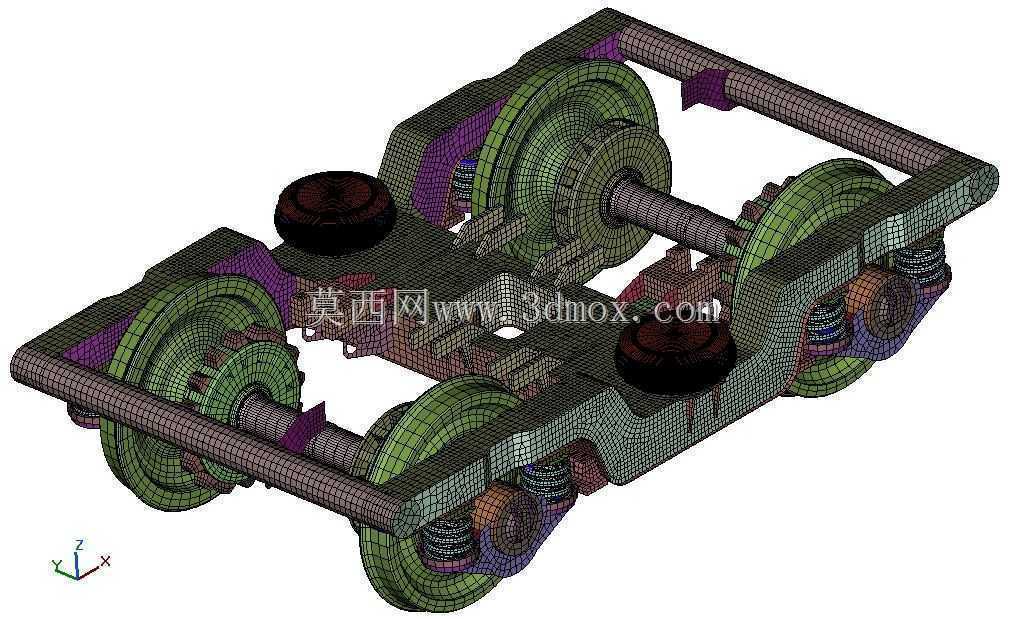

优化思路基于有限元仿真结果展开,针对原结构应力集中的区域做局部补强,对低应力冗余区域做壁厚减薄与结构挖空,通过网格划分后的应力云图识别载荷传递路径,让构架的金属材料分布尽可能贴合主应力流向,避免出现不必要的材料堆积。从结构形式来看,该构架采用常规的H型焊接结构,侧梁为箱型截面设计,内部设置加强筋板提升抗弯抗扭刚度,横梁采用无缝钢管与侧梁焊接连接,各吊座与主体结构的焊接位置均做了圆弧过渡处理,减少应力集中带来的疲劳损伤风险。实际装配时,构架需与轮对轴箱、一系悬挂、二系空气弹簧、牵引装置、基础制动装置完成精准对接,所有安装孔位的同轴度、平面度公差都经过反复校核,保证各部件装配后受力均匀,不会出现偏载导致的异常磨损。在动力学性能匹配上,
优化后的构架刚度参数经过反复调试,既保证足够的结构刚度抑制车体侧滚与点头振动,又能通过合理的刚度匹配过滤轮轨传递的高频振动,提升乘客乘坐舒适度,同时满足车辆在最高运营时速下的运行稳定性要求,避免出现蛇行失稳风险。针对焊接结构的疲劳特性,设计中对所有焊缝位置做了疲劳强度校核,结合城轨车辆启停频繁、过岔冲击多的运营特点,保证构架在全生命周期内的疲劳强度满足运营要求,减少后期运维的检修成本。
