轨道车辆T型转向架构架结构设计

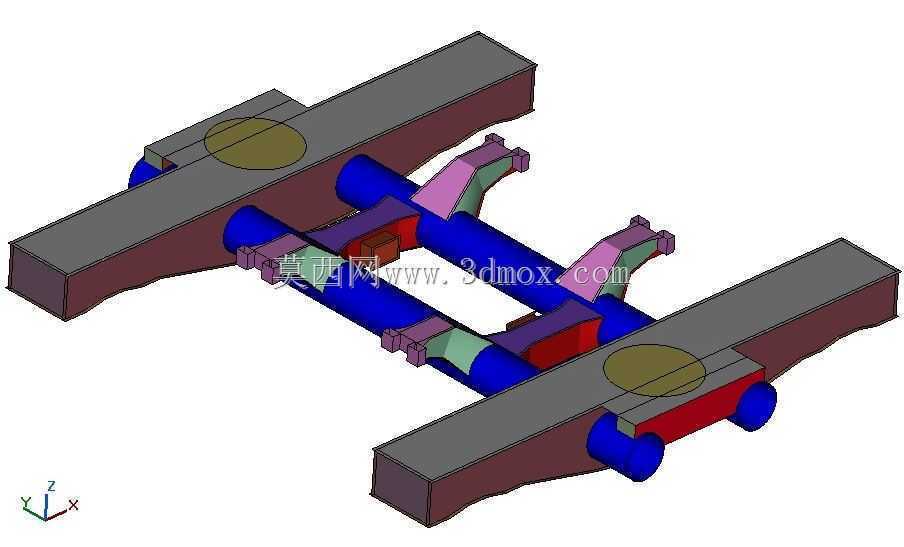

　　轨道车辆走行部的核心承载构件中，转向架构架承担着整车载荷传递、走行部件安装定位的关键作用，本次呈现的T型构架结构，适配城轨车辆、干线货运列车的走行系统装配需求，区别于传统H型构架的侧梁贯通布局，该构架采用横梁贯通、侧梁分段搭接的T型布局形式，在满足轴重承载要求的前提下，优化了轮对轴箱、一系悬挂、二系悬挂的安装点位分布。从实际应用场景来看，这类构架主要服役于站间距较短、启停频繁的城轨交通线路，以及轴重波动较大的工矿专用轨道运输线路，构架在运行过程中需要同时传递垂向车体载荷、横向轮轨冲击载荷、纵向牵引制动力，还要承受过弯时的扭转载荷，因此结构设计阶段重点考量了不同载荷工况下的应力分布均匀性。设计思路上，该构架采用箱型梁组焊结构，

　　两根平行布置的圆形截面横梁作为主要横向传力构件，横梁两端通过铸造过渡座与侧梁连接，侧梁为变截面箱型结构，中部上平面预留二系空气弹簧的安装圆形止口，止口位置做了局部加厚处理，避免二系载荷集中导致的局部应力超限；侧梁下部对应轴箱位置预留一系弹簧安装座，安装座与侧梁下盖板采用熔透焊连接，同时设置了三角形加强筋板分散应力。横梁上还预留了牵引拉杆座、制动单元安装座、横向止挡座的安装接口，所有安装面均设置了机加工余量基准，方便后续组焊完成后进行整体机加工，保证各安装点位的形位公差满足装配要求。安装边界方面，该构架的横向跨距匹配标准轨距轮对的安装尺寸，侧梁两端的轴箱导框间距适配常用的轴箱定位装置尺寸，二系安装面的高度差控制在装配允许公差范围内，

　　整体结构在设计阶段就完成了多工况有限元校核，对横梁与侧梁连接位置、安装座焊接位置的应力集中区域做了圆弧过渡处理，避免运营过程中出现疲劳裂纹。不同于一体式铸造构架，该组焊式构架的各梁体可采用不同厚度的板材下料，在非承载区域适当减薄壁厚，在载荷传递路径上的关键区域加厚板材，兼顾结构强度与轻量化要求，实际装配时可直接在对应安装座上挂载走行相关部件，不需要额外做结构改制，适配多种型号的转向架走行系统配置。
