铁路机车BoBo轴式转向架构架结构设计

　　作为机车走行部的核心承载构件，BoBo轴式转向架构架的设计直接决定了机车运行的平稳性、承载能力与线路适配性，这类构架普遍应用于时速160km级以内的干线电力、内燃机车，承担整车载荷传递、走行部件安装定位、轮对作用力缓冲的核心作用。在实际线路运行场景中，构架需要同时传递垂向、横向、纵向三个维度的交变载荷：垂向方向要承载车体上部所有设备与乘客、货运载荷，通过一系弹簧座将力分散至四个轮对轴箱；横向方向要抵消机车过曲线时的离心作用力、轮对蛇行运动带来的横向冲击，配合二系横向止挡限制车体与构架的相对横移量；纵向方向则要传递牵引电机输出的牵引力、制动时的制动力，同时缓冲线路不平顺带来的纵向冲击。从结构设计思路来看，

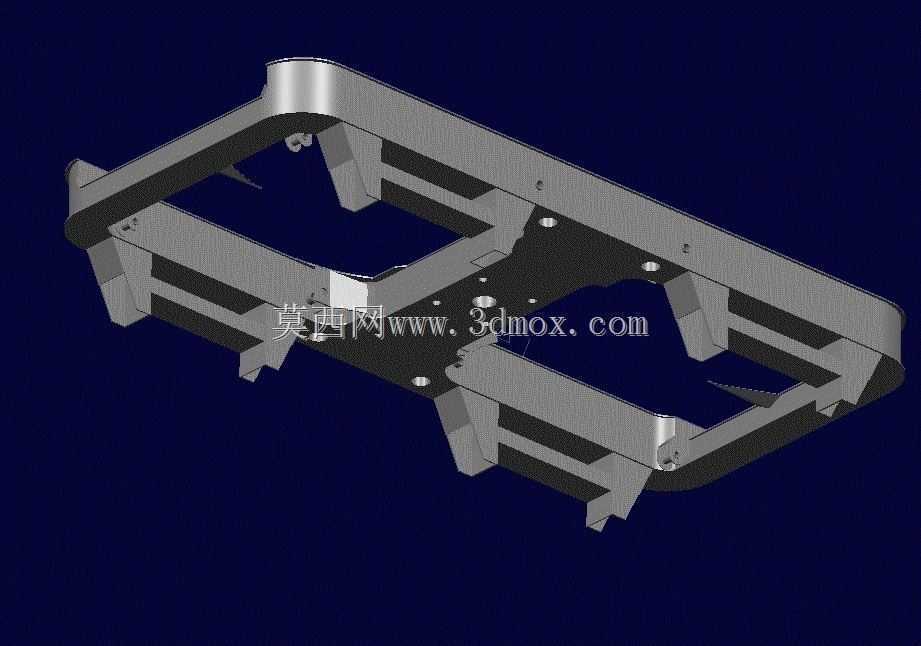

　　该型构架采用传统的H型焊接箱型梁结构，由左右两个侧梁与中间两根横梁组焊而成，侧梁作为主要承载梁采用下凹式鱼腹造型，在一系弹簧安装位置做截面加厚处理，匹配轴箱弹簧的安装座定位精度，侧梁两端预留轴箱拉杆安装座、一系垂向减振器安装位，保证轮对与构架之间的柔性连接。横梁采用箱型封闭截面设计，一方面承担连接两侧梁、保证构架整体抗扭刚度的作用，另一方面在横梁上预留牵引电机悬挂座、齿轮箱吊座、制动单元安装位，所有安装座的位置度公差控制在0.2mm以内，避免后续部件安装出现干涉。在安装边界设计上，构架整体宽度适配标准轨距1435mm的线路限界要求，侧梁下部与轨面的安全距离满足机车最小通过曲线半径的限界校验，各安装座的螺栓孔位采用对称布局设计，

　　既保证左右侧部件的互换性，也方便运维过程中的部件更换。构架的各梁体过渡位置均设计有圆弧过渡结构，避免应力集中带来的疲劳裂纹问题，在有限元校核阶段，针对构架在超常载荷、模拟运营载荷下的应力分布做了多工况计算，确保关键焊缝位置、安装座根部的应力值低于材料的许用疲劳极限，满足机车30年运营周期的强度要求。这类BoBo构架相比CoCo轴式构架轴距更短，曲线通过性能更优，适合多弯道的山区干线铁路运用，同时单轴轴重控制在23t以内，对线路的压损更小，适配国内大部分普速铁路的线路承载标准。
