有轨电车BBT16转向架承载框架结构设计

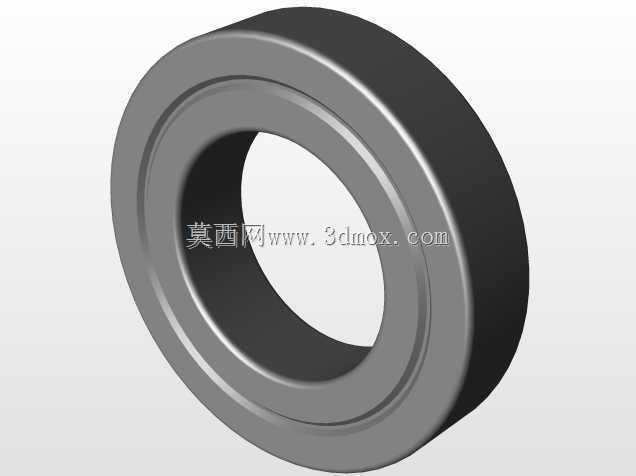

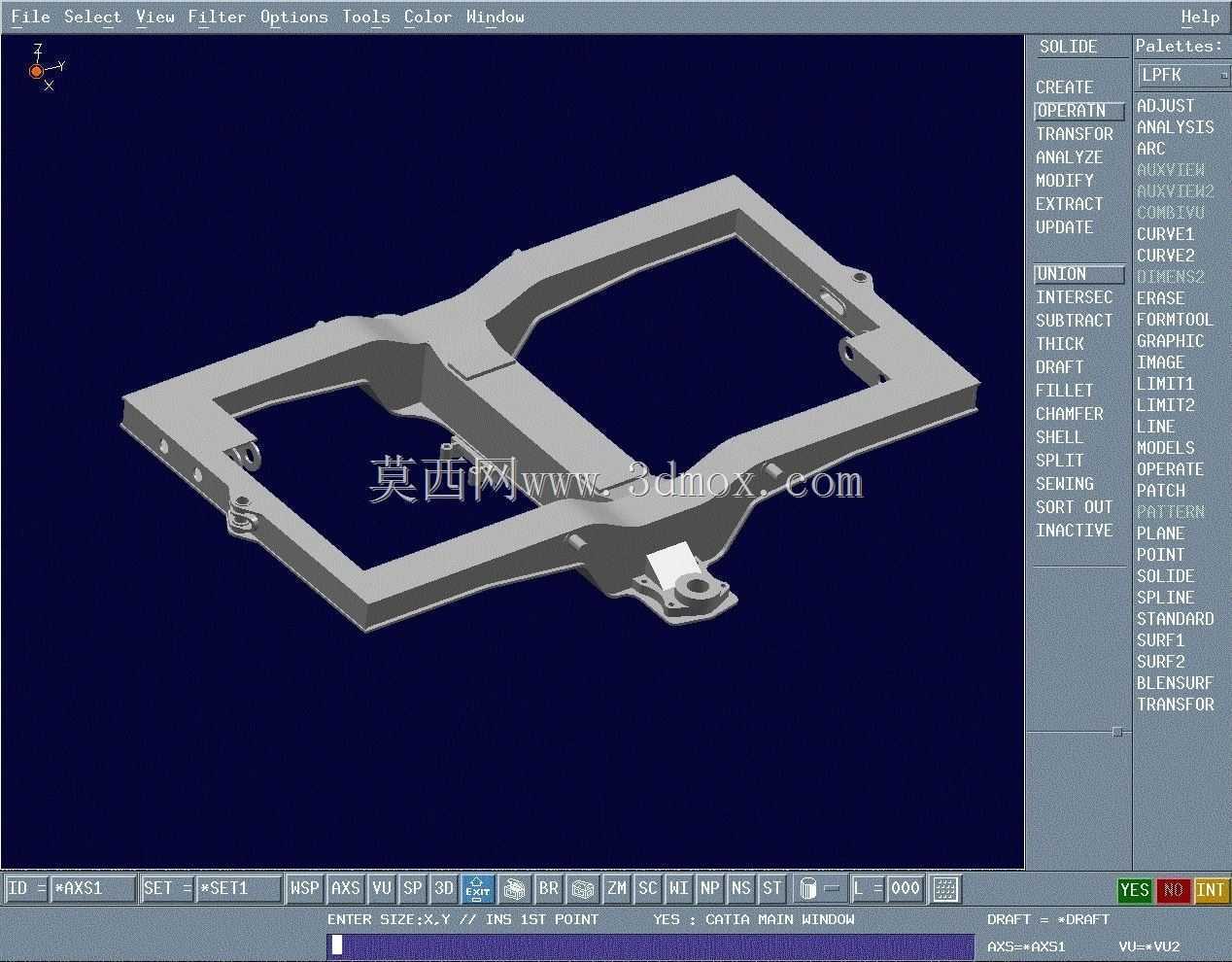

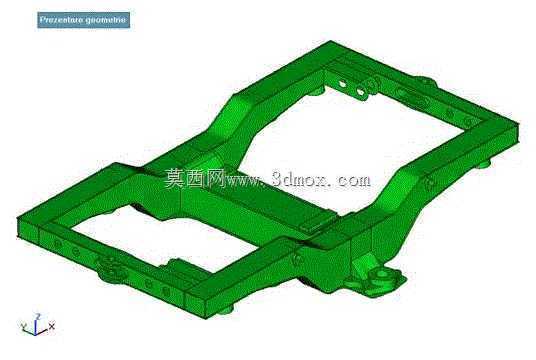

　　城市地面有轨电车的走行部核心承载构件，直接决定车辆运行的平稳性与曲线通过能力，BBT16型转向架的框架结构采用整体式箱型焊接布局，在建模阶段就充分考虑了线路运行中的垂向冲击、横向侧压力以及纵向牵引制动力的复合载荷传递路径。从实际线路运营场景来看，这类转向架多用于城市地面有轨电车线路，适配小半径曲线、频繁启停的城市公共交通工况，框架作为转向架所有零部件的安装基体，需要为一系悬挂、二系悬挂、牵引电机、制动单元、轮对轴箱等部件预留精准的安装接口，每个安装座的位置度公差直接影响后续整车装配的同轴度与轮对定位精度。设计过程中首先通过拓扑优化确定框架的主体传力路径，在侧梁与横梁的连接区域做了圆弧过渡处理，避免应力集中带来的疲劳损伤，

　　同时针对有限元分析识别出的高应力区域，适当增加了局部板厚，在控制整体自重的前提下提升结构强度。框架的整体外形尺寸适配有轨电车的限界要求，横向宽度匹配标准轨距的轮对安装间距，纵向长度兼顾转向架轴距与车体底架的安装边界，所有安装面的加工余量在建模阶段就做了预留，侧梁下方的一系弹簧安装座采用下沉式设计，能够有效降低车辆地板面高度，方便乘客上下车。横梁区域预留了牵引拉杆与中心销的安装位置，保证牵引力能够顺畅从轮对传递至车体，同时在框架端部设置了制动单元的安装支座，匹配盘形制动的安装尺寸要求，避免制动过程中产生附加力矩影响框架受力。整个结构的几何建模完全遵循焊接构件的工艺要求，所有焊缝位置都做了合理的坡口预留，

　　针对不同厚度板材的连接区域做了平滑过渡，减少焊接过程中的变形量，有限元分析环节覆盖了超常载荷、模拟运营载荷等多种工况，验证结构在最大载荷下的静强度满足设计要求，同时通过疲劳强度校核确保框架在全生命周期内的运行可靠性，避免长期交变载荷下出现裂纹扩展的问题。
