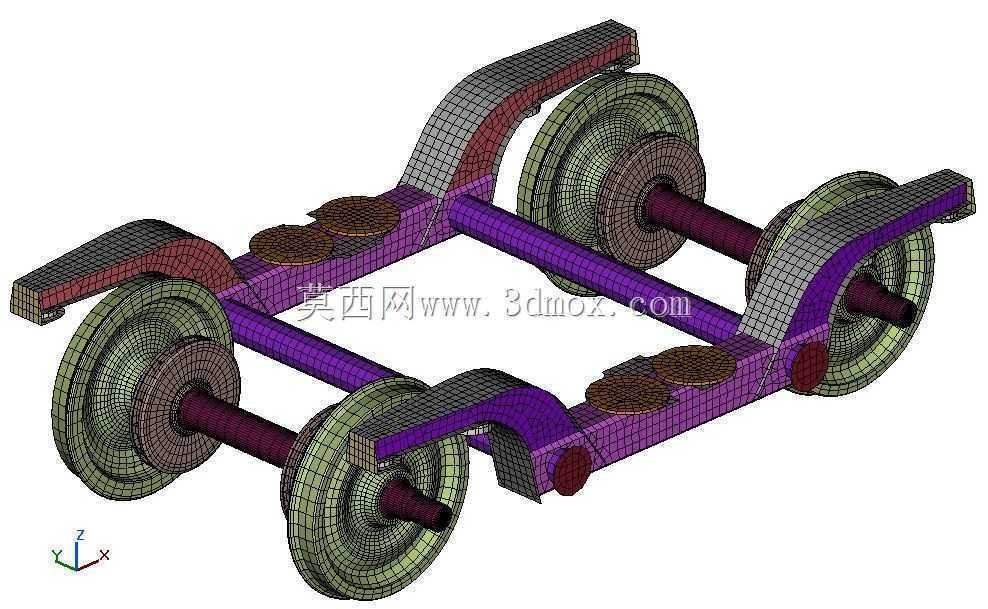

轨道车辆走行部的核心承载构件中,转向架构架直接决定了整车运行的稳定性与承载可靠性,本次呈现的FRA标准适配构架结构,主要应用于干线货运及通勤客运轨道车辆的走行系统,承担车体与轮对之间的载荷传递作用,既要承受车体垂向静载荷与动态冲击载荷,也要传递横向、纵向的牵引与制动力,同时为轴箱、弹簧、制动单元等附属部件提供精准的安装接口。从结构设计逻辑来看,该构架采用H型焊接框架布局,侧梁与横梁的连接区域做了圆弧过渡处理,避免应力集中带来的疲劳失效风险,网格划分的有限元模型清晰呈现了各区域的应力分布特征,在轴箱弹簧安装座、横梁与侧梁焊接节点、牵引拉杆座等关键受力位置,网格密度做了针对性加密,可精准捕捉交变载荷下的应力变化规律。
在实际线路运行场景中,构架需要适配不同曲线半径的轨道工况,横向止挡的安装边界预留了足够的横向位移余量,避免过小曲线通过时构架与车体发生刚性碰撞,轮对轴箱的定位座尺寸严格匹配标准轴颈间距,保证轮对的内侧距符合线路运行要求,不会出现轮缘偏磨或脱轨风险。设计过程中优先考虑了载荷的多路径传递特性,垂向载荷通过侧梁上的空气弹簧安装座传递至侧梁主体,再分散到两端的轴箱定位区域,纵向牵引载荷通过横梁中部的牵引座传递至两根侧梁,最终均匀分配到四个轴箱位置,避免单条传力路径载荷过大导致结构开裂。构架上预留的多个圆形安装台座,分别用于安装制动缸、抗侧滚扭杆、横向减震器等部件,各安装面的平面度与位置度公差在建模阶段就做了参数化约束,
可直接对接后续的工程图输出与加工工艺编制,侧梁下翼缘的变截面设计,在保证结构强度的前提下尽可能降低了构架自重,减少了簧下质量带来的轮轨冲击,对于提升轨道车辆的运行平稳性、降低线路维护成本有着实际意义。有限元分析的建模过程中,对焊接区域的材料属性做了差异化设置,模拟了焊接热影响区的材料性能变化,更贴近实际运行中的结构受力状态,可直接为后续的疲劳寿命计算、结构优化迭代提供基础数据支撑。
