机车高压转向架构架有限元分析结构

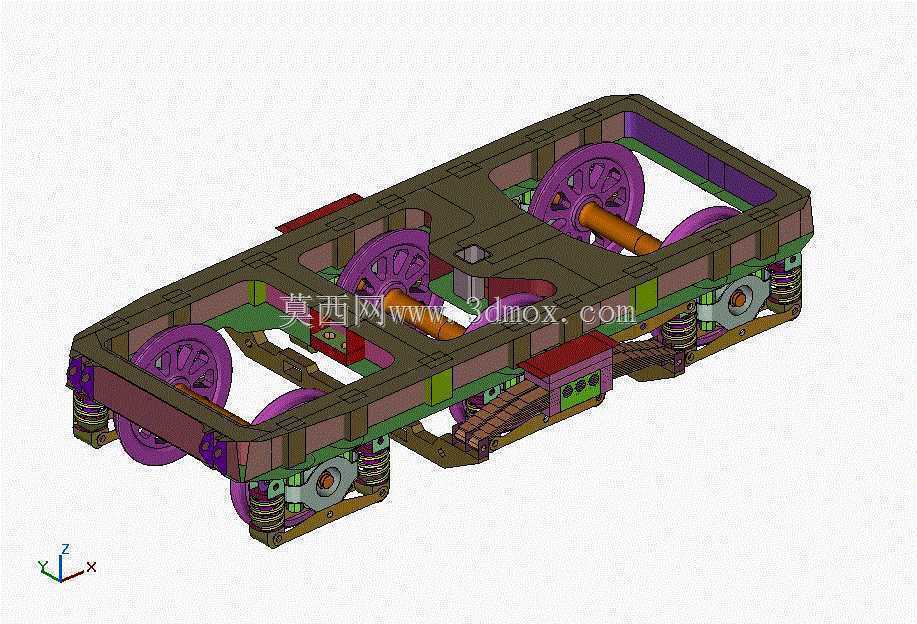

　　铁路机车走行部的核心承载部件中，转向架构架承担着整车载荷传递、走行部件定位、运行姿态约束的关键作用，本次呈现的高压机车转向架构架，适配干线重载牵引机车的走行需求，在机车运行过程中，需要同时承接车体垂向载荷、牵引制动产生的纵向冲击、过曲线时的横向交变载荷，以及线路不平顺带来的随机振动载荷，其结构可靠性直接决定机车运行的安全边界与维护周期。从设计思路来看，该构架采用箱型梁焊接组合结构，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中带来的疲劳失效风险，一系弹簧的安装座采用一体化铣削成型结构，与构架主体焊接后做整体去应力处理，保证轮对定位精度在长期交变载荷下不会出现偏移。构架的安装边界需要匹配轮对轴箱的定位尺寸，

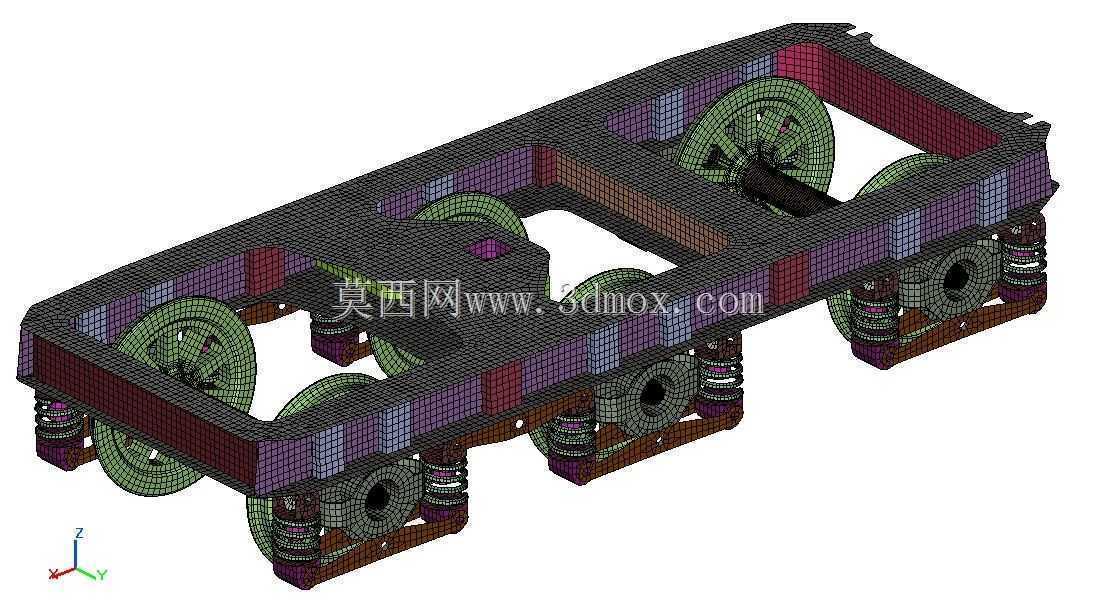

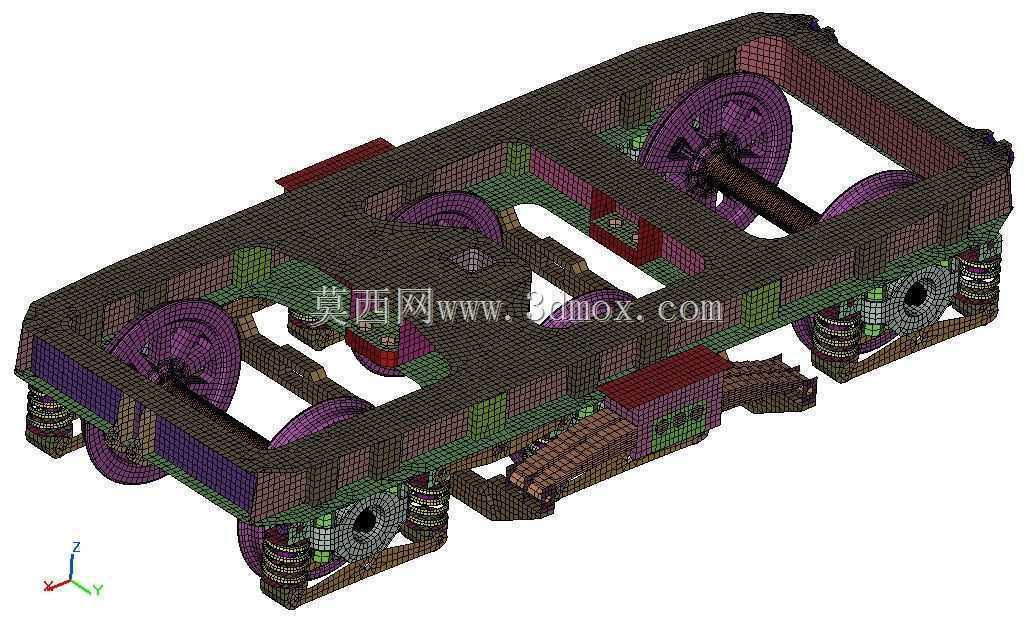

　　一系弹簧座的中心距与轮对内侧距保持严格的公差配合，横向止挡的安装面与车体中心的对称度偏差控制在毫米级，避免运行中出现偏磨现象；牵引拉杆座的位置经过载荷路径优化，让牵引制动力的传递路径尽可能平直，减少附加弯矩对构架焊缝的影响。在有限元分析环节，对构架整体做了网格离散处理，对应力集中的焊缝位置、安装座连接位置做了网格加密，模拟不同工况下的应力分布：包括直线匀速运行的静载工况、启动牵引的纵向冲击工况、紧急制动的载荷叠加工况、过小半径曲线的横向偏载工况，通过仿真结果识别应力幅值偏高的区域，对局部板厚做针对性加强，在保证整体强度满足标准要求的前提下，尽可能控制构架自重，降低簧下质量带来的线路冲击。实际应用场景中，

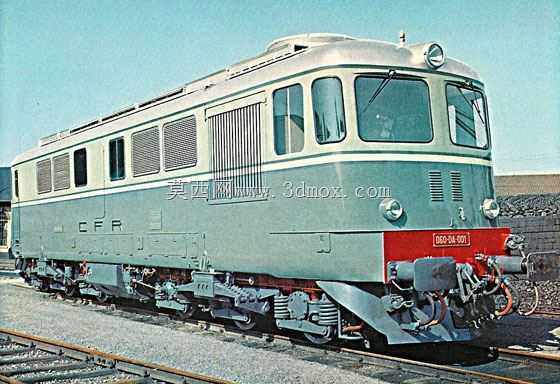

　　这类构架主要用于大功率高压电力机车，能够适应复杂线路条件下的长交路运行，其结构设计兼顾了承载强度、检修便利性与轻量化要求，各安装座的位置预留了足够的操作空间，方便一系弹簧、轴箱、制动单元的后期拆装维护，横梁上预留的设备安装接口，可以匹配不同型号的牵引电机、基础制动装置的安装需求，具备一定的平台化拓展能力。
