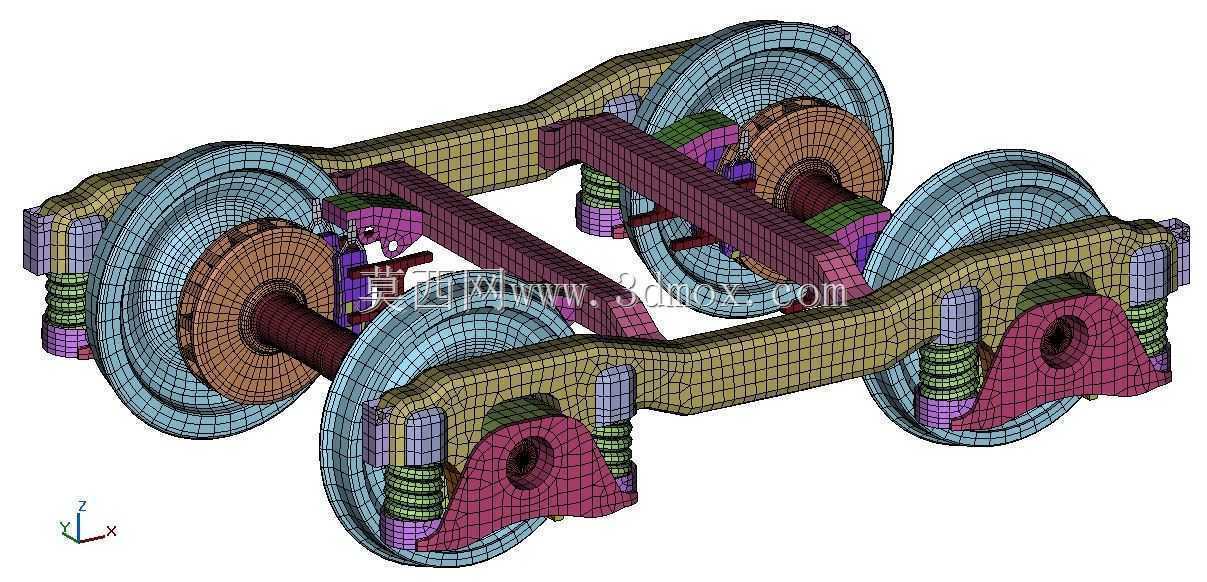

铁路车辆JNR转向架有限元网格结构设计

　　铁路车辆走行部的核心承载部件中，转向架直接决定了车辆运行的平稳性、曲线通过能力与承载可靠性，这款JNR转向架的三维结构完整还原了干线铁路客货车辆走行部的典型布置形式，整体采用两轴轮对布局，适配标准轨距线路的运行需求。从结构功能来看，该转向架通过H型焊接构架作为核心承载基体，将轮对轴箱、一系悬挂、基础制动等部件集成于一体，构架侧梁与横梁的连接位置做了圆弧过渡处理，能够有效分散运行过程中产生的交变应力，避免应力集中导致的结构疲劳损伤。一系悬挂采用钢弹簧搭配阻尼元件的布置形式，分别设置在每个轴箱与构架侧梁的连接位置，可有效缓冲轮轨传递的垂向冲击，同时约束轮对与构架之间的相对位移，保证轮对在曲线通过时能够产生合适的横移与转动量，

　　降低轮轨磨耗。轮对部分采用整体碾钢车轮搭配车轴的压装结构，车轮踏面采用标准磨耗型轮廓，能够适配不同线路条件下的轮轨接触关系，减少蛇行失稳的风险。在有限元分析的网格划分层面，该模型对构架、弹簧、车轮等关键承载部件采用了精细化的网格离散处理，不同部件的网格节点在连接位置做了耦合约束，能够准确模拟各部件之间的力传递路径，可用于开展静强度校核、疲劳寿命预估、模态分析等仿真计算工作，为结构优化提供数据支撑。从安装边界来看，该转向架的中央安装面预留了与车体枕梁连接的接口位置，可通过心盘或者旁承结构实现与车体的载荷传递，整体横向与纵向尺寸符合常规铁路车辆的限界要求，一系弹簧的安装座位置、轴箱的定位间隙都预留了足够的调整余量，

　　能够适配不同检修工况下的部件更换与参数调整需求。在实际线路运行场景中，这类转向架需要承受垂向静载荷、动载荷，以及曲线通过时的横向离心力、纵向制动力等复杂载荷组合，结构设计时针对各载荷工况下的应力分布做了针对性的补强，比如侧梁下侧的弹簧安装座位置增加了加强筋结构，横梁与侧梁的连接焊缝区域做了网格加密处理，便于仿真时精准捕捉焊缝位置的应力峰值。轴箱定位采用导框式定位结构，结构简单可靠，检修维护便捷，能够在长期运行过程中保持稳定的定位刚度，避免轮对出现异常横移导致的脱轨风险。基础制动部件的安装座集成在构架侧梁的对应位置，可适配单元制动器或者闸瓦制动的安装需求，制动载荷能够直接通过构架传递到轮对，减少载荷传递路径上的应力损耗。
