铁路车辆K1G型转向架有限元分析结构

　　作为轨道车辆走行部的核心承载部件，转向架直接决定了车辆运行的平稳性、曲线通过能力与承载可靠性，K1G型转向架的结构设计围绕重载货运场景的运用需求展开，在构架主体的受力路径规划上，采用H型焊接构架作为核心承载基体，侧梁与横梁的连接区域做了圆弧过渡处理，避免应力集中带来的疲劳损伤，这也是有限元网格划分时在连接区域做加密处理的核心原因，网格单元的尺寸梯度从焊缝区域的细密单元逐步过渡到侧梁腹板的大尺寸单元，既保证了应力计算的精度，也控制了整体计算规模。从安装边界来看，该转向架的轮对轴箱定位采用转臂式定位结构，轴箱弹簧坐落在侧梁下方的弹簧座上，一系悬挂的静挠度匹配重载工况下的载荷波动，能够有效吸收轨道接缝处带来的高频振动，

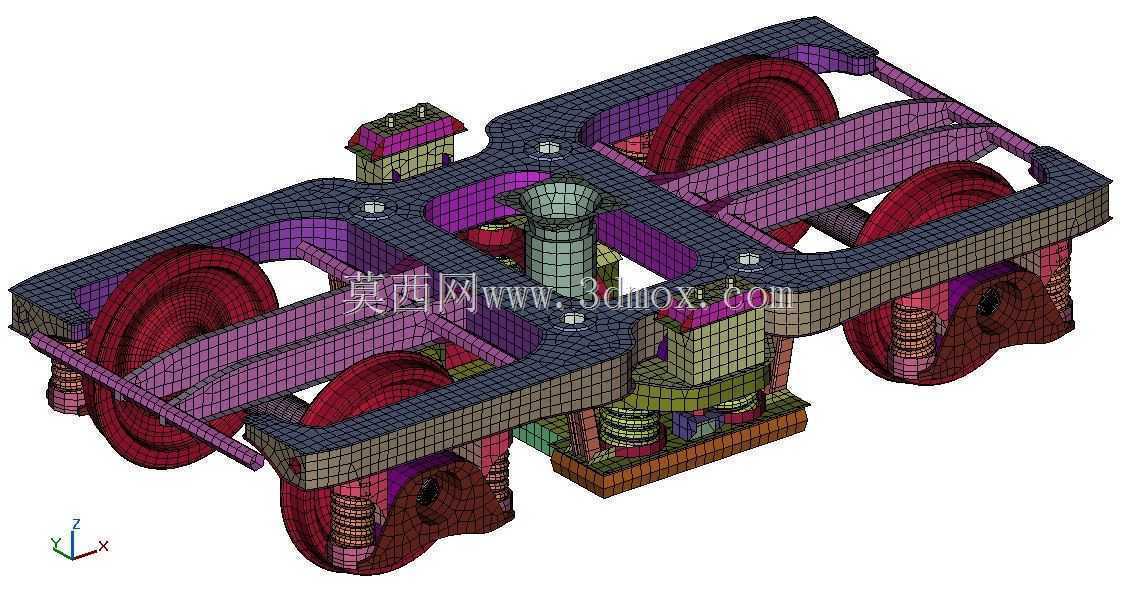

　　二系悬挂设置在构架中部的旁承位置，配合中心销结构传递车体与转向架之间的纵向与横向载荷，牵引拉杆的安装座布置在横梁下方，保证牵引力传递路径的直线性，减少附加力矩对构架的额外载荷。在实际线路运用中，这类转向架需要适配不同曲率半径的线路工况，轮对内侧距、轴颈中心距的尺寸公差严格控制在轨道车辆运用标准范围内，侧梁端部的制动吊座集成了基础制动装置的安装接口，不需要额外增设焊接支架，减少了构架上的焊缝数量，从源头上降低了疲劳裂纹萌生的概率。有限元分析模型完整还原了构架、轮对、一系弹簧、轴箱、二系旁承的实际装配关系，网格划分覆盖了所有承载部件，在轴箱弹簧座、旁承安装面、牵引拉杆座这些关键载荷传递位置，都施加了对应工况下的边界约束，

　　能够准确模拟车辆在直线牵引、曲线通过、制动等不同工况下的应力分布状态，为结构优化、疲劳寿命评估提供可靠的计算依据。转向架的整体外形尺寸适配标准轨距的线路限界要求，所有外露部件的轮廓都在车辆限界的包络线以内，不会在运行中与线路周边设备发生干涉，各部件的安装接口尺寸与通用铁路货车的车体接口完全匹配，可直接用于同类型车辆的检修替换与新造配套。
