铁路客车轿厢悬挂用ICF转向架结构

　　在轨道交通装备的走行系统设计中，转向架是直接决定车辆运行平稳性、曲线通过能力与承载可靠性的核心部件，这款面向客车轿厢悬挂场景开发的ICF转向架，在结构设计阶段就同步完成了有限元网格划分，可直接用于静强度、模态与疲劳寿命的仿真验证工作。从实际应用场景来看，该转向架适配干线铁路客运车辆的走行部安装需求，承担着承载整节车厢重量、传递轮轨间各向作用力、缓冲线路不平顺带来的振动冲击、引导车辆沿轨道顺利通过曲线的核心作用，是客车走行系统中集成度最高的功能总成。

　　从结构功能特性来看，该转向架采用两轴四轮的经典布局，轮对上方设置了多级弹簧减振结构，一系悬挂采用螺旋弹簧配合定位装置，实现轮对与构架之间的弹性连接，能够有效过滤轮轨传递的高频振动；构架主体采用焊接箱型梁结构，通过合理的截面设计兼顾轻量化与结构强度，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中带来的疲劳失效风险。二系悬挂位置设置了刚度匹配的弹性元件，实现构架与车体轿厢之间的柔性连接，配合横向止挡与牵引装置，既能够传递纵向牵引力与制动力，又可以允许车体与转向架之间产生适度的相对位移，满足车辆通过小半径曲线时的运动自由度需求。

　　在设计思路上，这款转向架的结构完全围绕客车运行的舒适性与可靠性要求展开，所有安装接口的尺寸边界都严格遵循铁路客车的通用安装规范，轮对内侧距、轴颈中心距、构架上平面到轨面的高度、二系弹簧的安装定位孔位等关键尺寸，都预留了与标准客车车体底架、基础制动装置、牵引装置的适配余量，不需要额外做结构修改就可以完成整车的装配匹配。构架上预留了制动单元、轴箱装置、减振器、管路走线的安装支座，所有支座的位置都经过运动干涉校核，在车辆最大浮沉、横移、摇头转角的极限工况下，不会出现部件之间的运动磕碰。

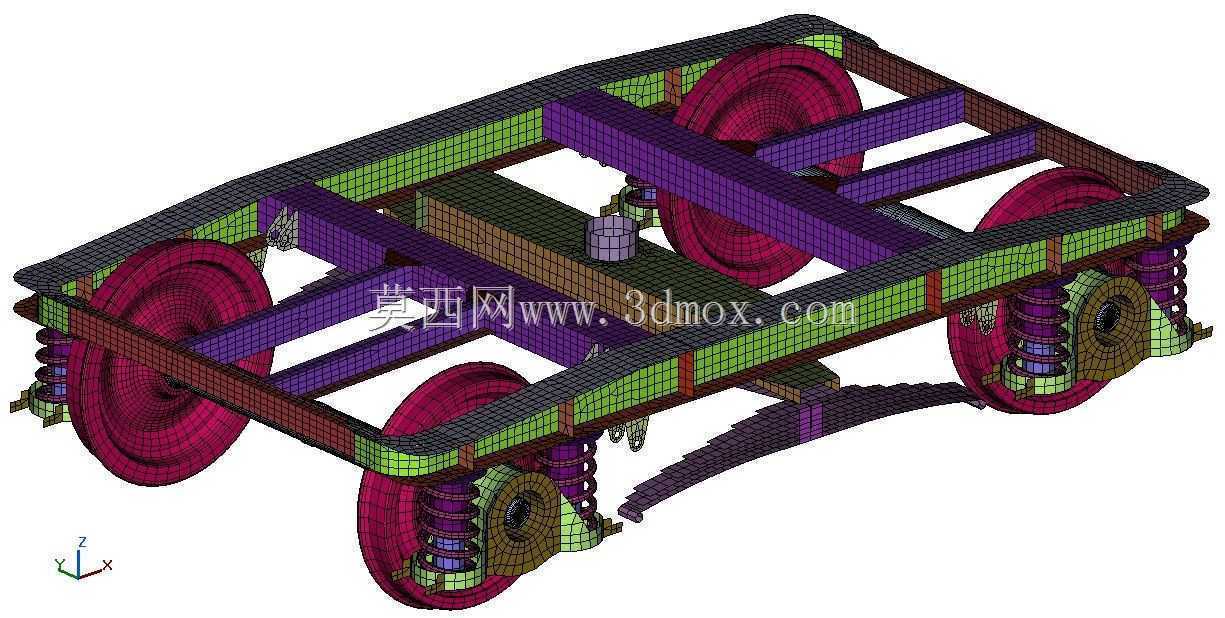

　　从有限元模型的网格划分细节来看，该模型对构架的受力关键区域、弹簧与支座的连接位置、吊耳安装孔位都做了网格细化处理，能够精准模拟不同工况下的应力分布情况，帮助设计人员快速识别结构薄弱点，在设计阶段就完成结构优化，避免后期样机试验阶段出现强度不足的问题。轮对部分采用了实体单元建模，能够准确模拟轮轨接触位置的应力传递路径，弹簧部件采用了等效刚度的建模方式，既保证仿真计算的精度，又能够合理控制模型的计算规模，提升仿真分析的效率。
