带轮轴系传动组件装配结构设计

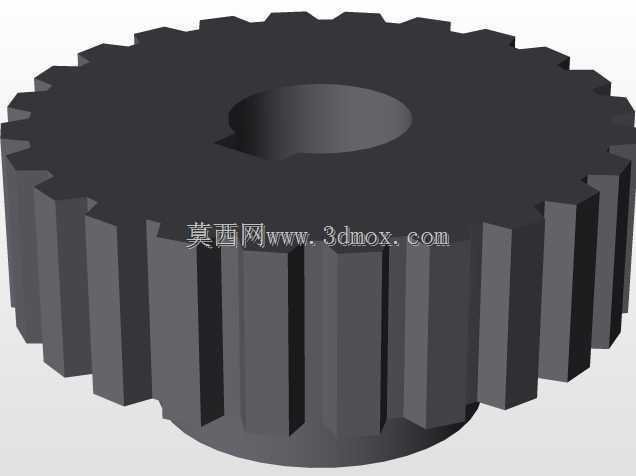

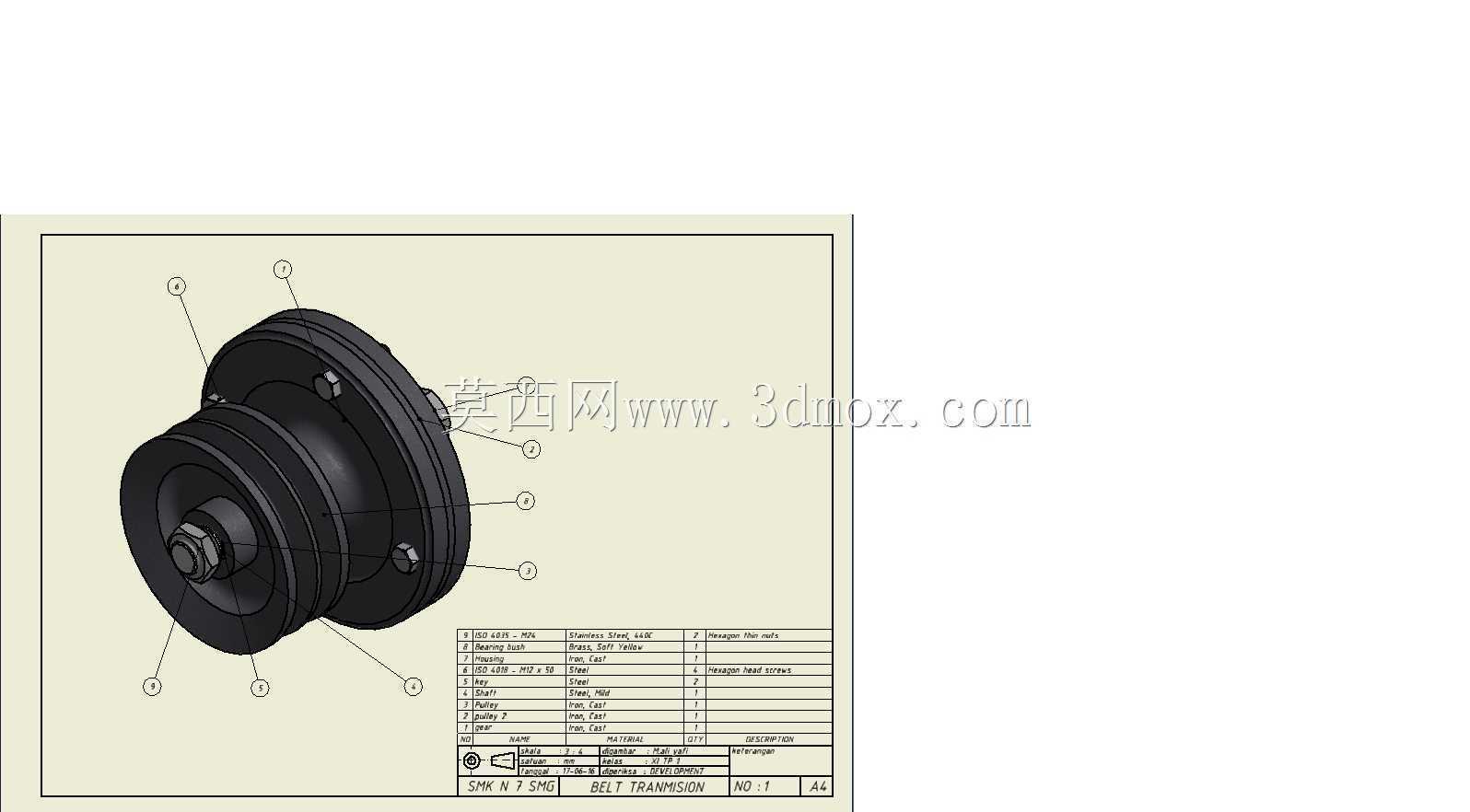

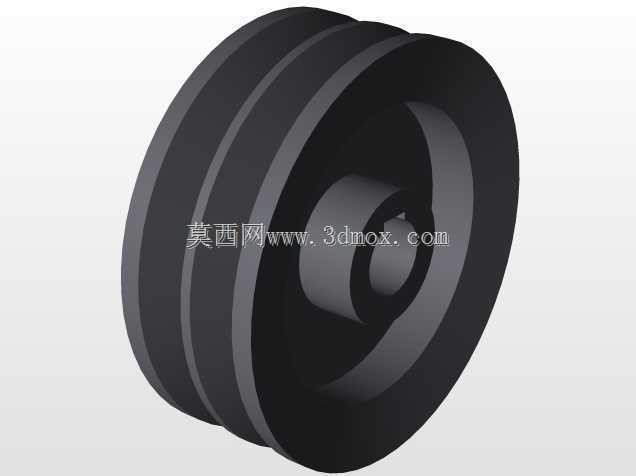

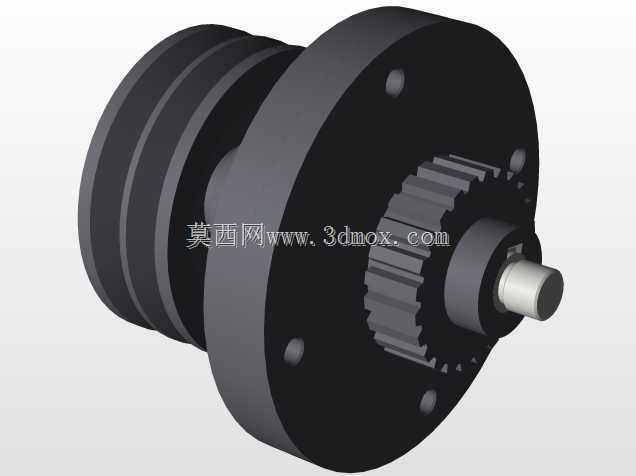

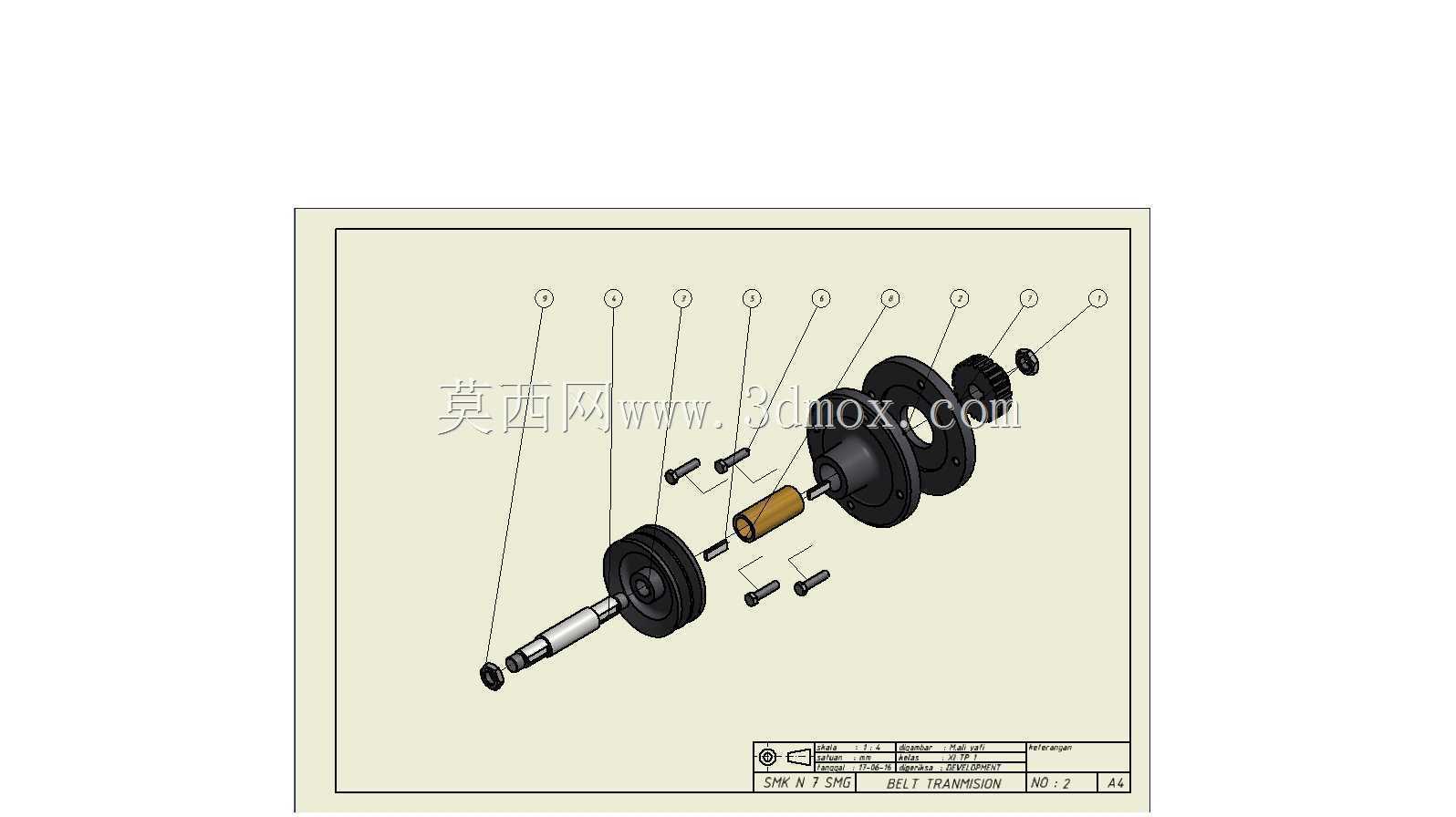

　　这套带轮轴系传动组件，是中小功率传动场景里应用极广的动力传递结构，常见于轻工输送线、小型机床进给机构、农用辅助设备、纺织机械的从动端动力传递环节，核心作用是在电机端和执行端之间实现柔性动力传输，同时具备一定的过载缓冲能力，避免硬连接状态下负载突变对电机输出轴造成的冲击损伤。从结构设计逻辑来看，整套组件采用同轴串联布局，核心承载轴为阶梯轴结构，不同轴段的直径差是按照定位需求、装配顺序以及受力分布来设定的：轴端的螺纹段用于锁紧外侧端盖，限制带轮的轴向窜动；中间的大直径轴肩分别为两个带轮提供轴向定位基准，带轮与轴之间采用平键连接传递扭矩，避免带轮与轴发生相对转动；两个带轮之间设置的轴套，一方面用于调整带轮的轴向安装间距，

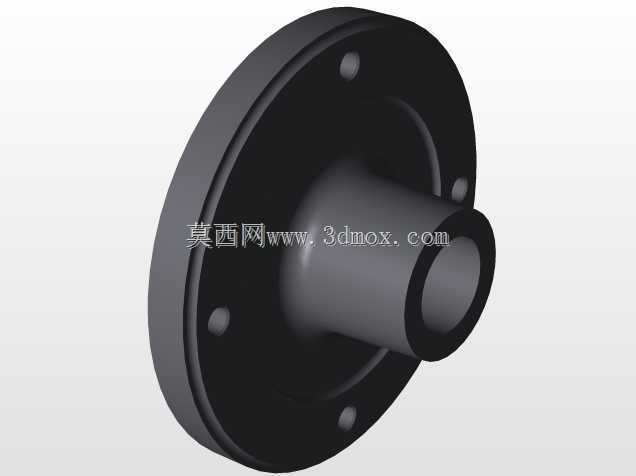

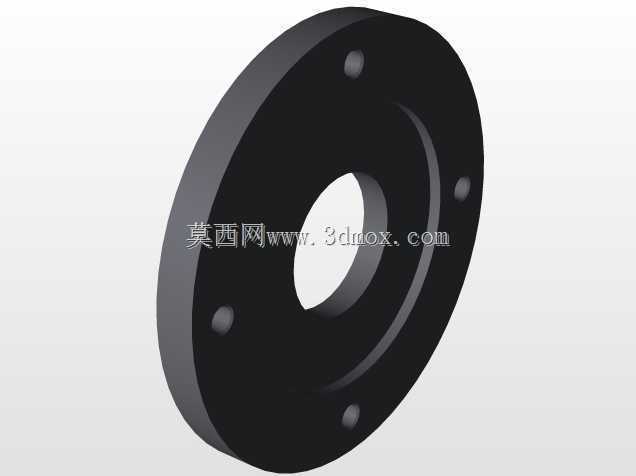

　　匹配对应三角带的轮槽位置，另一方面也能分散轴段的径向受力，降低轴的弯曲变形量。轴的两端配置的轴承组件，是整套结构的转动支撑核心，轴承选型时充分考虑了带传动带来的径向载荷特性，选用深沟球轴承即可满足常规转速下的支撑需求，轴承外侧的密封端盖既可以阻挡外界粉尘、碎屑进入轴承滚道，也能防止轴承内部润滑脂泄漏，延长维护周期。从安装边界来看，整套轴系的安装基准为两端轴承座的定位止口，设计时预留了足够的装配操作空间：轴的总长度控制在适配常规窄型V带的中心距范围内，带轮的轮槽尺寸严格匹配对应型号三角带的截面参数，安装时需要保证两个带轮的轮槽处于同一平面，避免皮带偏磨导致的寿命骤降。实际应用中，这套结构的张紧调整可以通过调整电机安装座的位置实现，

　　也可以配套外置张紧轮使用，适配不同中心距的安装场景。设计过程中对轴的受力做了充分校核，重点核算了带轮安装位置的轴段挠度，确保额定负载下轴的变形量在皮带正常运行的允许范围内，不会出现皮带跳齿、打滑的异常工况。整套组件的所有零件都采用可拆分设计，日常维护时不需要完全拆解整个轴系，仅需拆卸对应端盖即可更换轴承或者调整带轮位置，大幅降低了现场运维的工作量。
