弹性柱销联轴器结构三维设计

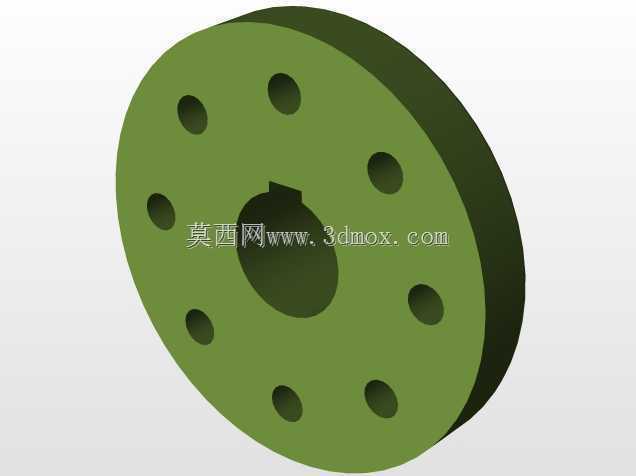

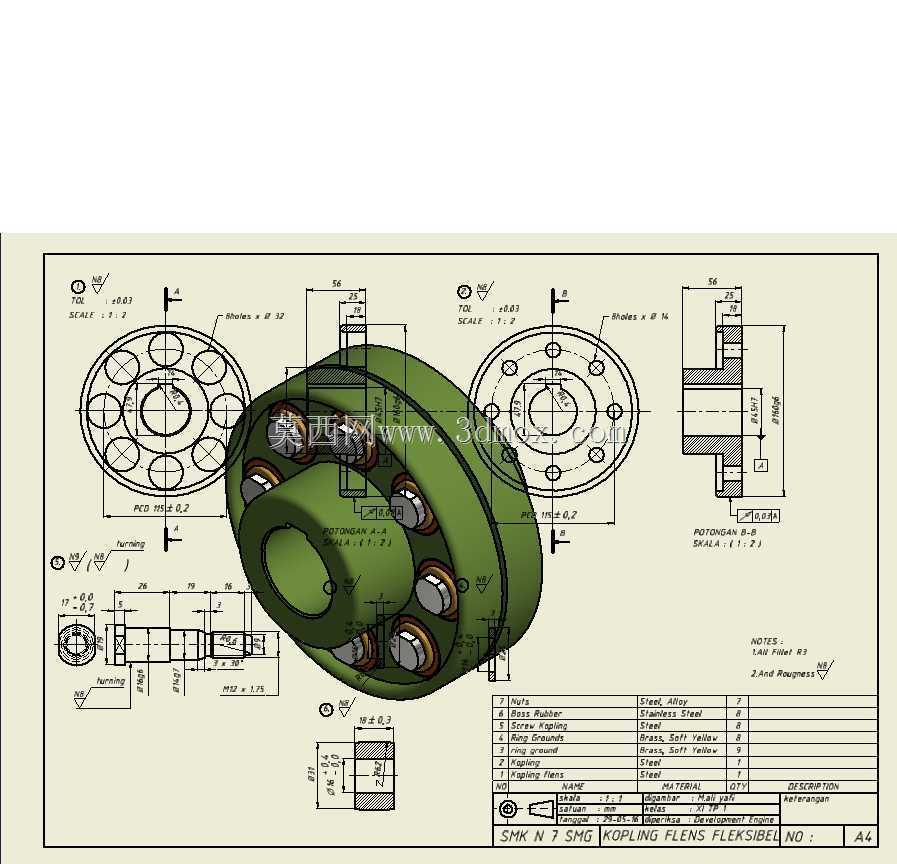

　　这类弹性柱销联轴器常被应用在中小功率的传动轴系中，覆盖风机、水泵、轻工输送设备等多类需要补偿两轴偏移的传动场景，相比刚性联轴器，它能在两轴存在少量径向、角向偏移时依旧稳定传递扭矩，同时柱销上的弹性元件可以吸收传动过程中的冲击振动，降低启动、负载波动时对两端轴和轴承的附加载荷。从结构设计逻辑来看，两个半联轴器分别通过键槽与主动轴、从动轴配合锁紧，端面上沿圆周均匀分布的柱销孔穿入带弹性套的柱销，依靠弹性套的挤压变形传递扭矩，不需要额外的复杂锁紧结构，拆装维护时仅需要拆卸端部的挡圈和螺母就能完成柱销更换，不需要挪动两端的动力端和负载端设备，能大幅缩短现场维护的停机时间。设计过程中需要重点匹配安装边界尺寸，

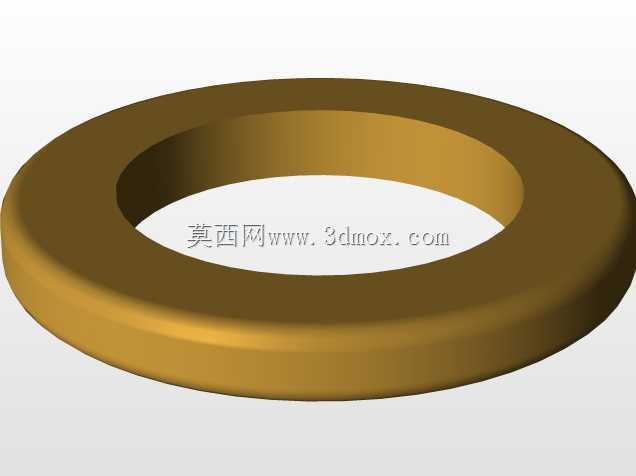

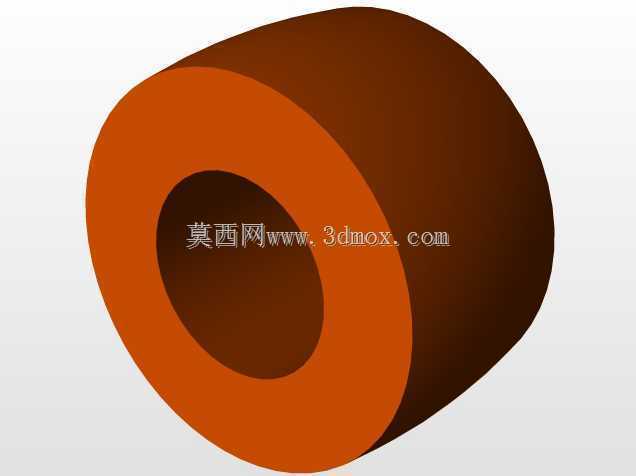

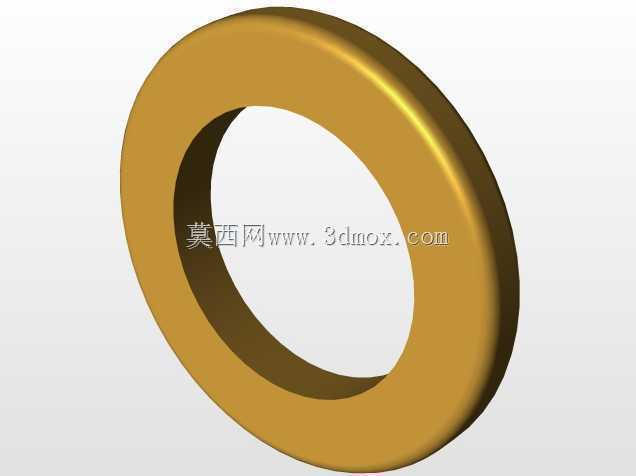

　　半联轴器的轴孔直径要适配常用的标准轴径系列，轮毂长度要满足键连接的挤压强度要求，避免轴孔配合段过短导致键侧压溃；柱销的分布圆直径需要结合传递扭矩大小核算，既要保证柱销数量足够分摊剪切载荷，也要控制半联轴器的外径尺寸，避免在紧凑安装空间内与周边护罩、机架产生干涉。端面的挡片结构用于限制柱销轴向窜动，挡片的固定螺钉需要做防松处理，适配设备运行时的振动工况，防止长期运转后螺钉脱落引发故障。从外形尺寸来看，这类联轴器的径向尺寸相对紧凑，轴向安装长度需要预留出柱销的装配空间，安装时要控制两轴的对中偏差在允许范围内，虽然弹性元件可以补偿一定偏移，但过大的偏移量会加速弹性套的磨损，缩短部件的更换周期。建模过程中需要重点还原柱销与销孔的配合间隙、弹性套的环形槽结构、半联轴器端面上的沉孔细节，这些结构直接影响装配干涉检查的准确性，也能为后续的工程图出图、受力仿真提供准确的模型基础，方便结构设计人员在做整机布局时直接调用，核对轴系的跨距、安装空间是否匹配。
