科普林肉饼弹性联轴器结构设计方案

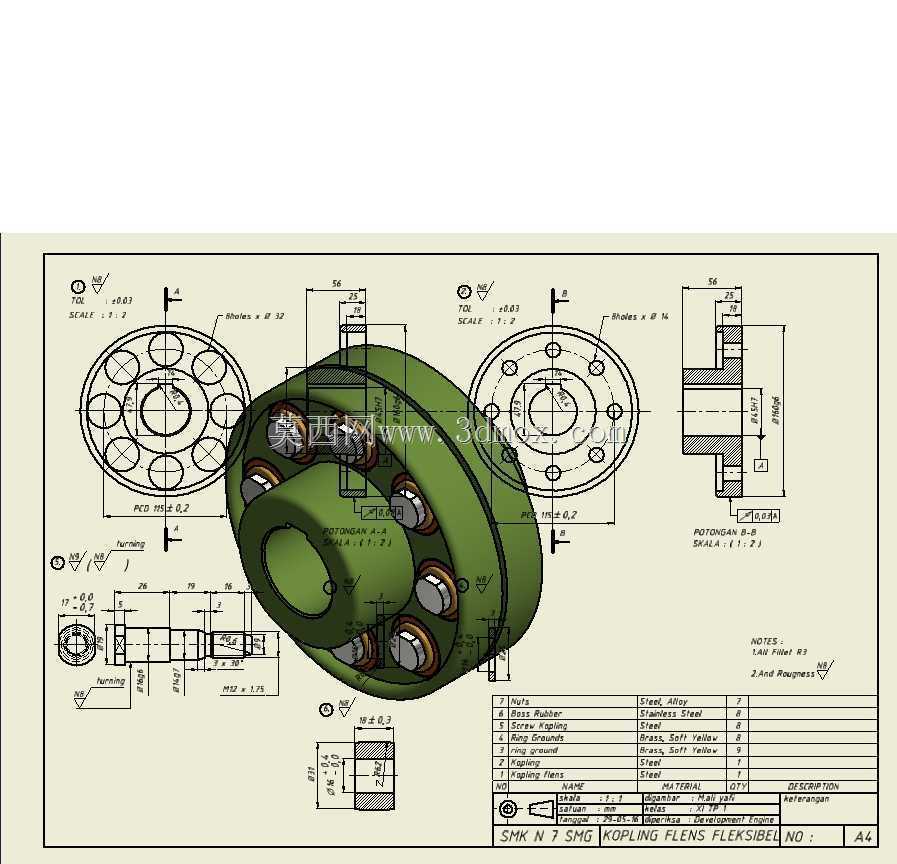

　　这类弹性联轴器常被应用在中小功率传动链路的轴系对接场景中，比如轻工输送线、小型风机、机床进给机构这类存在轻微安装对中偏差、运行中伴随小幅振动的设备上，核心作用是在两根独立轴系之间传递旋转扭矩，同时补偿两轴之间因加工误差、安装错位、运行受热变形产生的径向、角向与轴向偏差，避免轴系因刚性约束产生额外的附加载荷，延长轴承、轴类零件的使用寿命。从结构设计逻辑来看，该联轴器采用分体式法兰结构，两端分别设置与主动轴、从动轴配合的轴孔与键槽，对接端面沿圆周均匀分布柱销安装位，柱销外侧嵌套弹性缓冲套，依靠弹性套的形变来吸收传动过程中的冲击载荷，同时抵消不同方向的安装偏差，相比刚性凸缘联轴器，它不需要安装时达到极高的对中精度，现场装配的容错空间更大，

　　日常维护时仅需检查弹性套的磨损情况即可，拆换流程不需要完全移动两端的动力设备与负载端，运维难度更低。在外形尺寸与安装边界的设计上，法兰盘的外径根据额定传递扭矩的大小匹配，柱销的数量、分布圆直径与弹性套的尺寸经过扭矩校核，确保在额定载荷下弹性套的压应力处于材料许用范围内，不会出现过早疲劳损坏；轴孔的长度与直径公差按照常用的轴系配合标准设计，既保证装配后轴与轮毂的同轴度，也避免过盈量过大导致装配困难。法兰端面的柱销孔位置度有严格公差要求，保证装配后所有柱销受力均匀，不会出现单个柱销载荷过载的情况。设计过程中还需要考虑动平衡余量，对于转速较高的应用场景，法兰盘的端面与外圆需要做同轴度校准，避免高速旋转时产生额外的离心振动。

　　弹性套的材料通常选用耐油橡胶或者聚氨酯材质，适配工业场景中常见的润滑油接触环境，同时具备合适的硬度与弹性，既能保证扭矩传递的刚性，又能起到缓冲吸振的作用。两端法兰的对接面预留有合理的间隙，用来补偿轴系运行过程中的轴向窜动，避免轴系受热伸长后两端轴头相互顶推造成轴承损坏。在选型适配时，需要根据实际传动的额定扭矩、最高转速、轴径尺寸以及现场的对中偏差量来匹配对应规格的联轴器，不能单纯依照轴径直接选型，避免出现扭矩裕度不足导致的传动失效问题。
