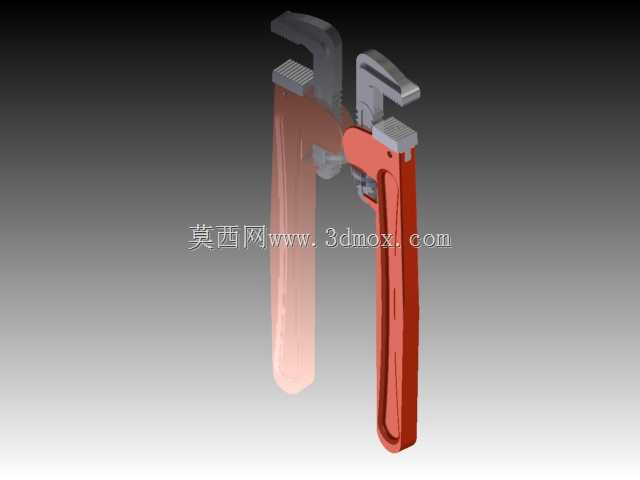

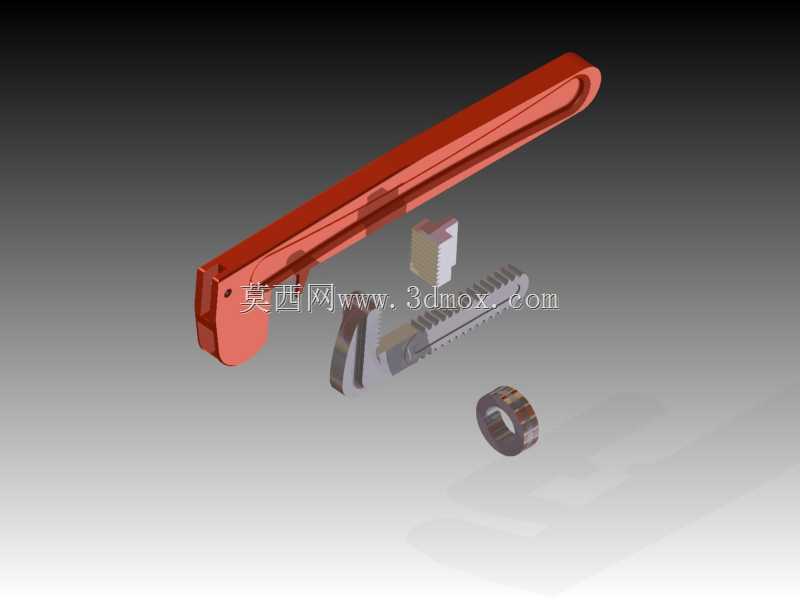

可调式重型管钳结构三维设计

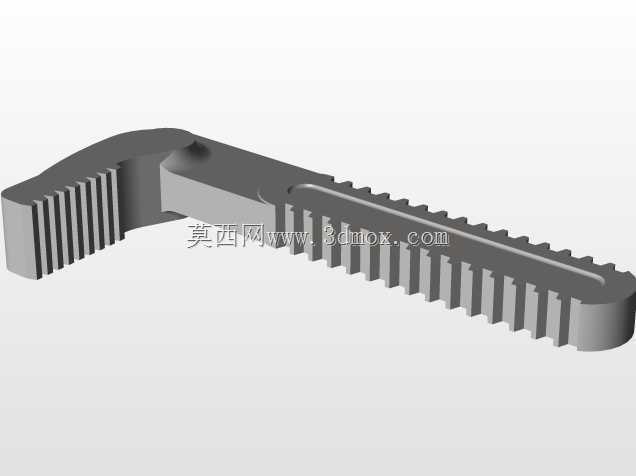

　　日常管线施工作业里，管钳是绕不开的基础手动夹持工具，不管是民用给排水管路拆装、工业工艺管道带压检修，还是消防管线布设、暖通管道对接，都需要靠它来提供足够的夹持扭矩，完成金属管材、管路接头的旋紧与拆卸作业。这款管钳的结构设计完全贴合现场作业的实际受力逻辑，钳头部分采用活动颚与固定颚配合的结构，颚齿做了交错防滑齿形设计，咬合管材时能嵌入金属表层1-2丝的深度，不会因为施力过大出现打滑脱开的问题，同时齿形做了圆角过渡处理，避免过度咬合破坏管材外壁的镀锌层或者螺纹结构，减少管路安装后的渗漏隐患。钳身的调节结构采用齿条式滑动设计，调节行程覆盖常用的DN15到DN50管径范围，调节时扳动钳身侧面的锁止拨片就能快速调整颚口开度，

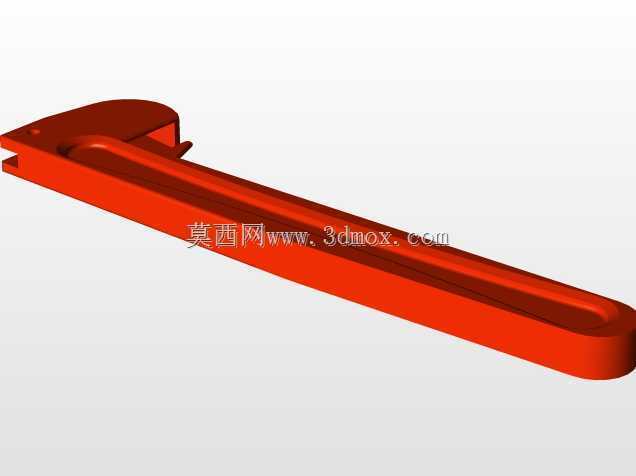

　　对准管材后松手即可自动锁止，不需要额外的旋钮锁紧操作，适配高空作业、狭小空间作业时单手操作的需求。手柄部分做了加长力臂设计，整体长度符合人体工程学施力角度，握持段做了防滑包覆结构，表面的凹凸纹理能增加手掌与手柄的摩擦力，即使手上沾有油污、水渍也能稳定握持，施力时不会出现滑手的情况。从结构设计的细节来看，钳头与手柄的连接销轴做了加大直径处理，销轴与安装孔之间预留了0.02mm的配合间隙，既保证活动颚转动顺畅，又不会因为间隙过大出现夹持旷量，长期使用后销轴磨损也可以单独更换，不需要整体报废工具，降低现场工具的维护成本。钳身主体采用高强度铸钢材质的设计逻辑，受力集中的钳头颚部做了局部加厚处理，能承受最大180N·m的施加扭矩，

　　满足常规管路安装的扭矩需求，不会因为施力过大出现钳头断裂、变形的问题。手柄尾部做了挂孔设计，现场作业结束后可以挂在工具架上收纳，避免随意堆放导致钳齿磕碰损坏，也方便高空作业时系挂安全绳，防止工具坠落引发安全事故。在三维建模过程中，所有配合面都做了公差匹配设计，活动颚与钳身齿条的配合精度控制在IT7级，保证调节时顺滑无卡滞，锁止后不会出现自行退齿的问题，颚齿的角度经过反复校核，咬合时受力方向垂直于管材外壁，不会出现施力时管材被夹扁的情况，尤其适配薄壁镀锌管、不锈钢管的安装作业需求，不会因为夹持力过大造成管材变形影响管路通径。
