布洛克格瑟机械连接支撑构件结构设计

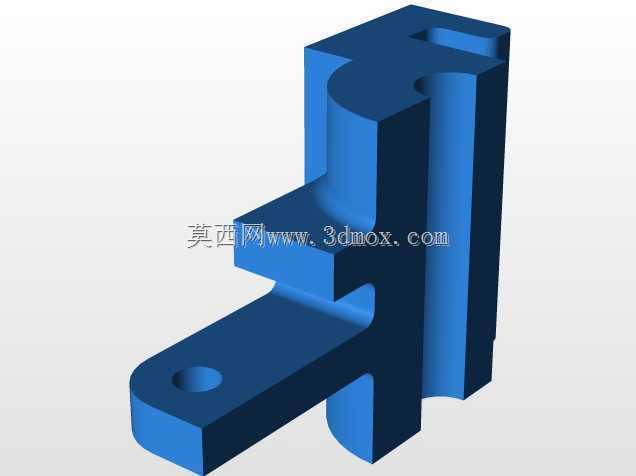

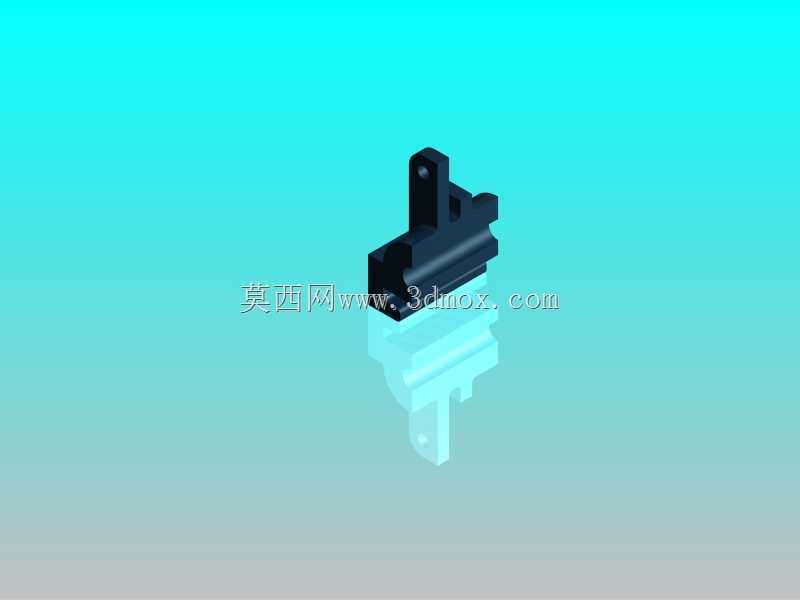

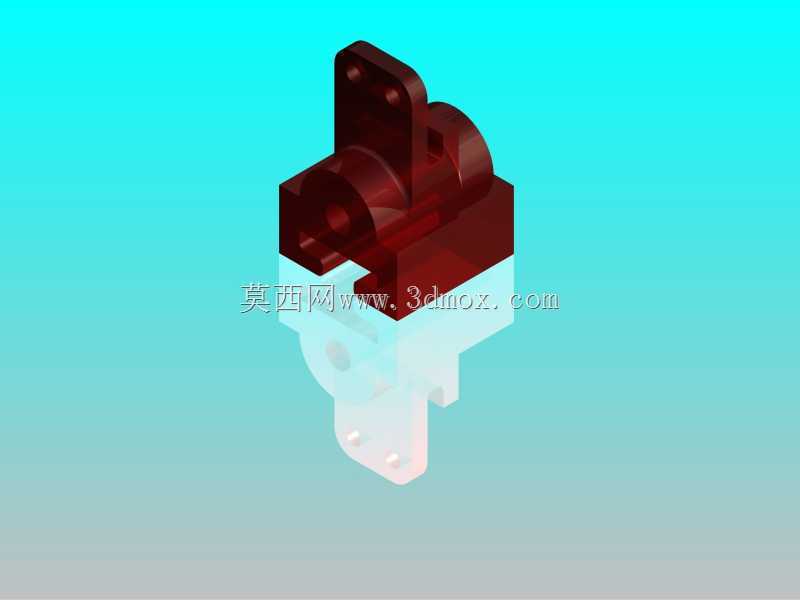

　　在常规轻工输送线、小型工装夹具的模块化搭建场景中，这类带定位凸台与轴孔结构的支撑连接构件，往往承担着相邻功能模块的载荷传递与位置校准作用，区别于标准型材连接件的通用适配性，该构件针对特定工位的安装空间做了专属结构优化，能在狭窄的设备内部腔体内完成横向支撑与纵向限位的双重功能。从结构设计逻辑来看，构件主体采用一体化铣削成型的结构思路，底部设置的平面安装基准面可直接贴合设备安装基板，通过预留的沉头孔完成螺栓锁紧，避免突出的螺栓头干涉周边运动部件的运行轨迹；侧面延伸的圆柱轴段可直接穿接转动类小部件，轴端预留的销孔可配合开口销完成轴向限位，无需额外加装轴端挡圈，减少装配环节的零件数量。构件上部的凸耳结构设置有同轴通孔，

　　可作为铰接点连接气动推杆的端部接头，凸耳与主体衔接处做了圆弧过渡处理，能有效分散铰接点受往复载荷时产生的应力集中，避免长期交变载荷下出现结构开裂问题。从安装边界来看，构件整体横向占用空间不超过相邻安装孔位的中心距，纵向突出安装面的高度经过严格核算，既保证轴段有足够的配合长度承载径向载荷，又不会超出设备外壳的内部安全净距，适配安装板的厚度范围覆盖常规3-8mm的冷轧钢板，无需额外加工沉台即可完成装配。在实际设备运行过程中，该构件可承受的径向载荷满足小型工位的推压、定位需求，表面做发黑处理可适应车间内轻度油污、潮湿的工作环境，无需额外做表面防护即可长期稳定使用；构件的所有棱边均做了倒角处理，既避免装配过程中划伤操作人员，

　　也能消除加工毛刺带来的装配干涉问题，轴孔与安装面的垂直度公差控制在合理范围内，保证铰接部件运行时无卡滞、偏磨问题。这类非标准定制连接件的设计，核心是在有限的安装空间内整合多种连接功能，减少设备整体的零件数量，降低装配复杂度，同时保证结构强度满足工位的载荷需求，避免过度设计带来的材料浪费与空间占用。
