等轴测风格千分尺测量工具结构

　　在机械加工现场的尺寸检测环节，千分尺是出镜率极高的接触式测量器具，这套等轴测呈现的结构还原了千分尺的核心功能逻辑，没有做多余的外观装饰，把测微螺杆、尺架、测力装置、锁紧机构的相对位置关系做了清晰的几何表达。日常生产里，这类器具主要承担工件外径、厚度等尺寸的高精度检测任务，检测精度可达0.01毫米级别，是机加工工序间抽检、成品终检环节不可或缺的工具，不管是普通车床加工后的轴类零件尺寸核验，还是磨床精加工后的尺寸确认，都能看到它的使用场景。

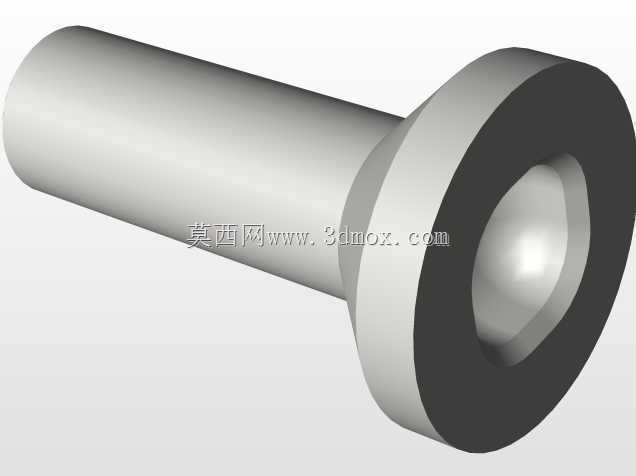

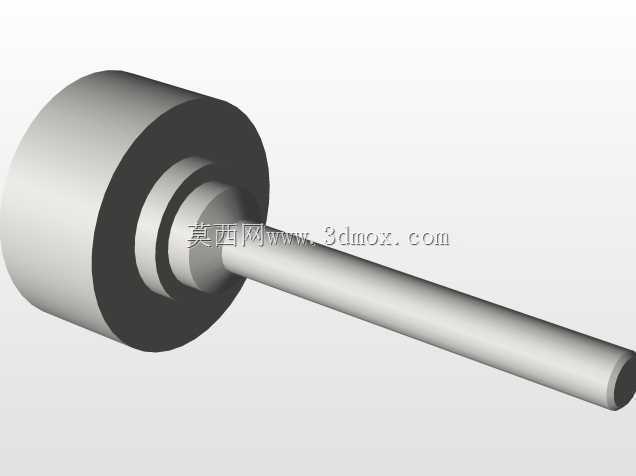

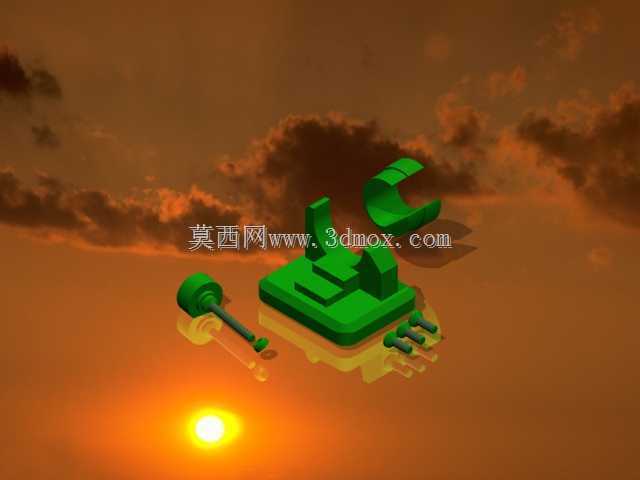

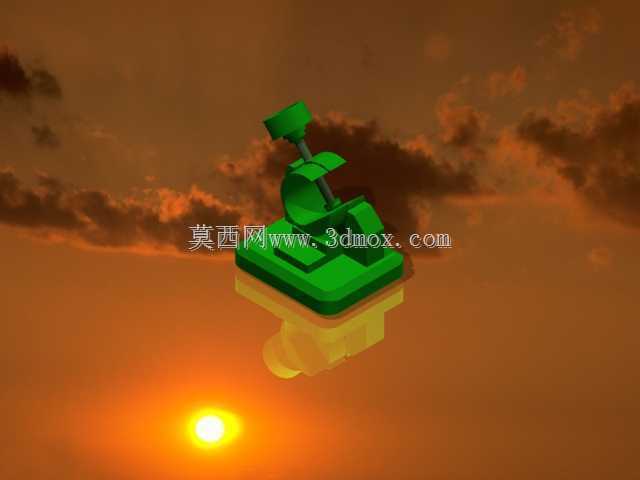

　　从设计思路上看，这套模型没有照搬实物千分尺的金属质感外观，而是用块体化的几何元素拆解了千分尺的装配关系：底部的方形基座对应尺架的支撑部分，上方的弧形夹持结构对应千分尺的测砧与测微螺杆的安装位，顶部的旋钮结构还原了测力装置与棘轮的操作位置，所有部件的装配间隙都按照实际装配逻辑预留，没有出现结构干涉的问题。做这类测量工具的三维建模时，首先要明确核心运动副的行程范围，测微螺杆的轴向移动行程要和常规千分尺的25毫米测量量程对应，同时要保证测砧与测微螺杆的测量端面平行度符合结构逻辑，避免出现测量基准偏移的问题。

　　从安装与使用边界来看，这类手持测量器具不需要固定安装基座，模型还原的整体尺寸比例符合常规千分尺的握持尺度，尺架的开口尺寸对应0-25毫米量程的测量空间，操作旋钮的位置符合人手单手握持操作的人机工程逻辑，拇指与食指可以自然搭在顶部旋钮位置完成旋转测力操作，锁紧机构的位置也对应实际使用时可以快速拨动锁定测量值的操作区域。在建模过程中，螺旋传动副的配合关系是核心，要保证螺杆旋转时的轴向进给导程和实际千分尺0.5毫米的螺距对应，这样才能匹配刻度读数的逻辑，虽然这套模型做了块面化简化，但核心的传动逻辑没有做简化处理，能直观展现千分尺依靠螺旋副把旋转运动转化为直线位移，实现高精度尺寸测量的工作原理。对于刚接触量具结构的设计人员来说，这种块体化的等轴测模型能快速帮人理清千分尺的部件组成与装配关系，不用被复杂的曲面外观和刻度细节干扰，能直接聚焦核心的测量功能结构，理解各部件在测量过程中承担的作用。
