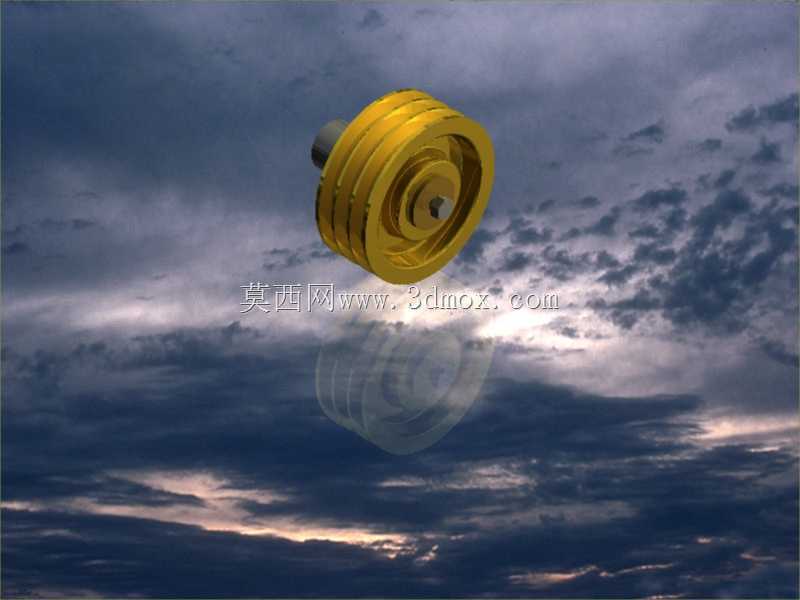

多槽V型传动带轮结构设计方案

　　这类多槽V型带轮是机械传动系统里的核心挠性传动部件，日常在中小型动力传输场景里出镜率极高，从普通农用加工设备、车间小型输送线到民用动力机组的传动端，都能看到这类结构的应用。它靠V带侧面与轮槽的楔面摩擦传递扭矩，相比平带传动能提供更大的摩擦力矩，同等张紧力下的传动效率更高，同时自带一定的缓冲吸震能力，能抵消动力端输出的小幅振动，避免冲击直接传递到从动端设备上。

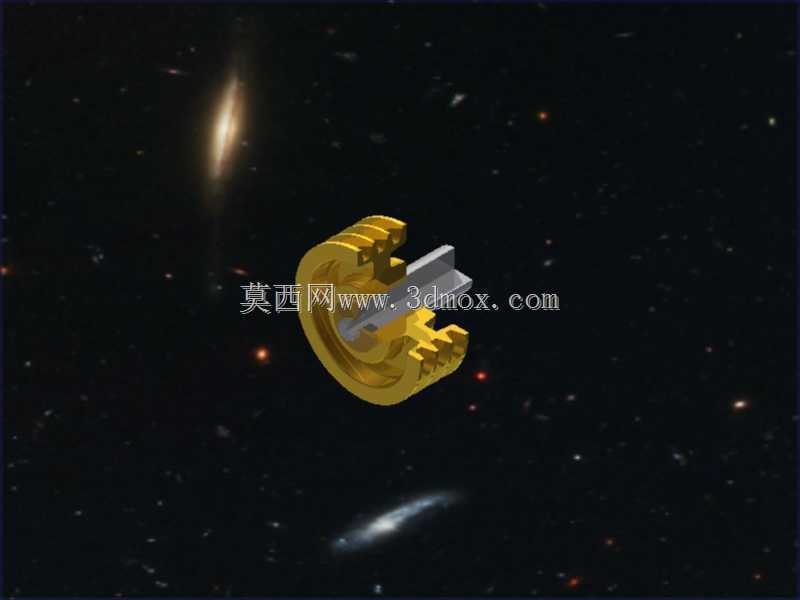

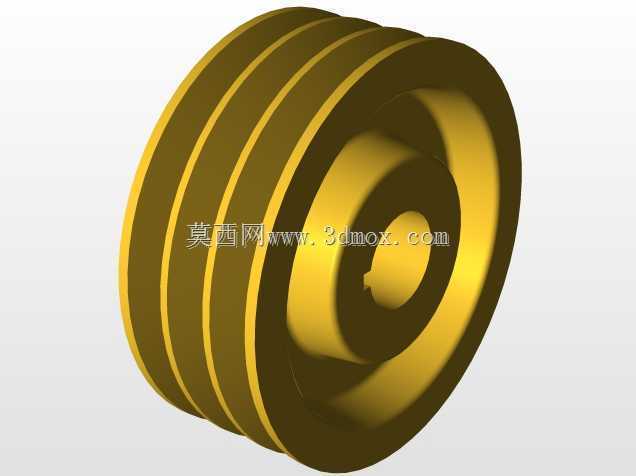

　　从结构设计逻辑来看，这个带轮采用了多槽并行的布局，轮槽的角度、槽深都严格匹配对应型号V带的截面尺寸，保证皮带嵌入后侧面能完全贴合槽壁，不会出现接触面积不足导致的打滑、偏磨问题。轮体中心的轴孔做了同轴度公差约束，安装时能保证与动力输出轴的同轴度，避免高速运转时出现偏心晃动，降低轴承端的径向载荷。轮缘外侧的挡边结构做了加厚处理，能防止皮带在运转过程中出现脱槽故障，尤其是在设备启停瞬间负载波动较大的工况下，挡边的限位作用能大幅提升传动稳定性。

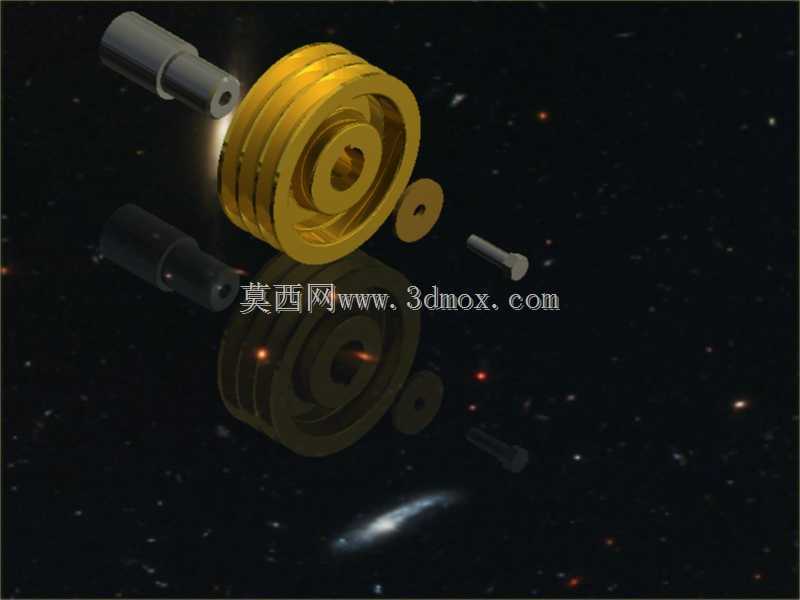

　　在安装边界上，这类带轮的轴向尺寸控制得比较紧凑，轮体的安装位需要预留出皮带张紧调节的行程空间，通常中心距方向要预留不低于带轮直径15%的调节余量，方便后期皮带磨损后调整张紧力。轴孔与传动轴的配合多选用过渡配合，搭配键槽传递扭矩，键槽的位置做了对称度约束，避免装配时出现键侧受力不均的问题。轮体的辐板部分做了等厚设计，既保证了整体结构强度，又控制了轮体自重，降低高速旋转时的转动惯量，减少动力启动阶段的能耗损失。

　　实际选型应用时，需要匹配对应功率的传动比要求，轮槽的数量直接决定了可传递的额定功率，多槽结构可以通过多根V带并行分担载荷，即使单根皮带出现磨损松弛，其余皮带仍能短时间维持基础传动，避免设备瞬间停机造成的生产中断。轮槽的表面粗糙度做了专门控制，过于粗糙会加速皮带侧面磨损，过于光滑则会降低摩擦系数导致打滑，设计时通常将槽面粗糙度控制在合理区间，兼顾传动效率与皮带使用寿命。
