往复式动力传动用十字头结构设计

　　在往复式压缩机、柱塞泵、内燃机等需要将旋转运动转化为直线往复运动的设备中，十字头是连接侧连杆与活塞杆的核心中间传动构件，其工作状态直接决定整套动力转换机构的运行稳定性与使用寿命。这类构件的核心作用是承接连杆传递的摆动力，通过自身的导向滑动结构将侧向力分解到机身导轨面上，避免活塞杆承受额外的径向弯矩，保证活塞杆始终沿直线轨迹做往复动作，从根源上降低活塞杆密封件的偏磨风险，延长密封组件的更换周期。

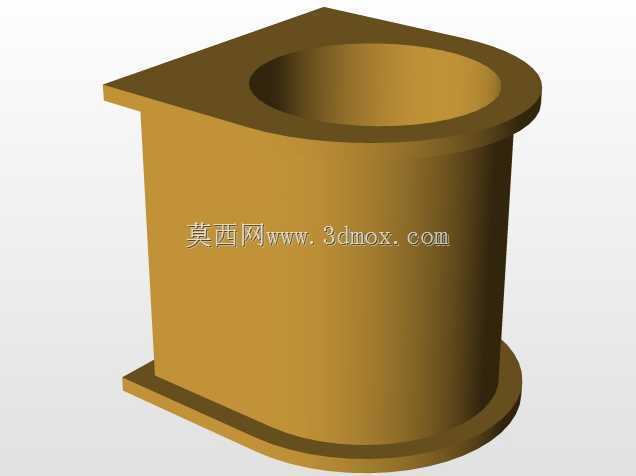

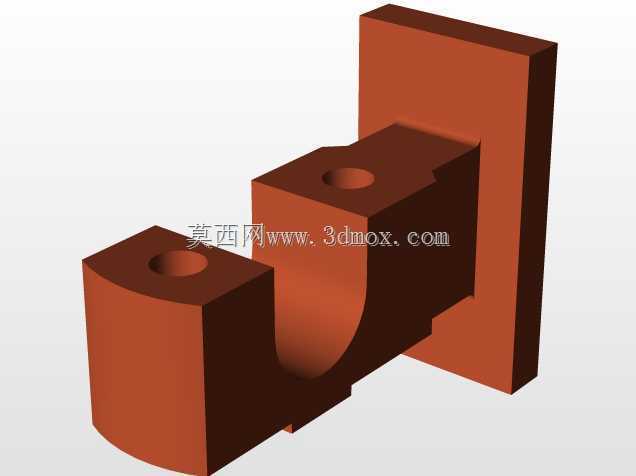

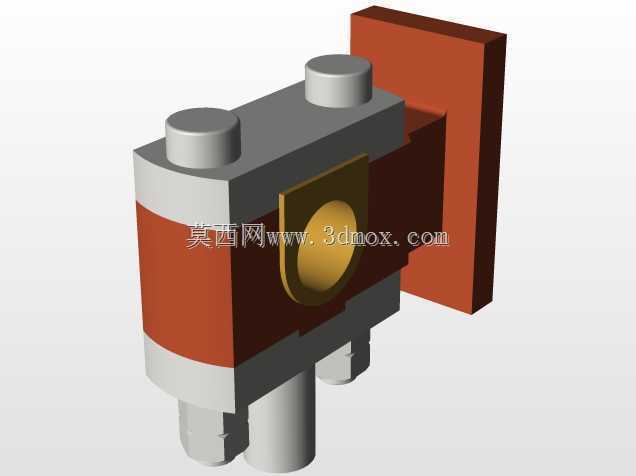

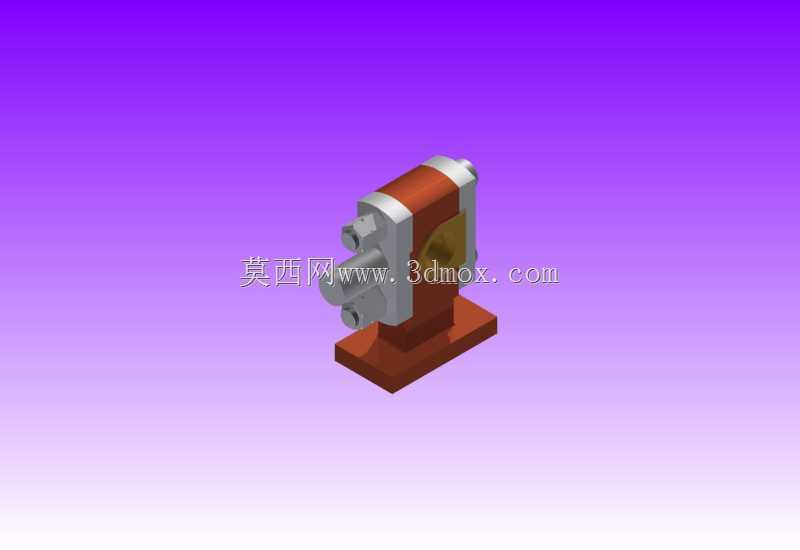

　　从结构设计逻辑来看，本次呈现的十字头采用分体式组合结构，主体承载部分采用高强度铸铁材质铸造而成，下部设置一体化成型的安装基座，基座上预留对称布置的紧固通孔，可通过螺栓组件与十字头滑履实现刚性连接，滑履的摩擦面可根据实际工况更换不同材质的衬板，比如低速重载工况可选铸铜衬板，中速有润滑工况可选巴氏合金衬板，无需整体更换十字头主体即可适配不同的运行场景。十字头的上部设置与连杆小头配合的铰接销孔，销孔内部加工有高精度的定位台阶，可限制铰接销的轴向窜动，销孔旁设计有润滑油道接口，可接入设备的集中润滑系统，在运行过程中持续向铰接摩擦面供给润滑油，降低铰接副的磨损速率。十字头的前端设置与活塞杆连接的锁紧结构，采用螺纹加防松销的双重锁紧设计，可承受往复运动过程中频繁的交变冲击载荷，避免运行过程中出现活塞杆松脱的故障。

　　在安装边界与尺寸适配方面，该十字头的滑履导向面宽度与机身导轨的槽宽采用H7/f6的间隙配合公差，既能保证十字头沿导轨滑动时无卡滞，又能将滑动过程中的侧向摆动量控制在0.02mm以内，避免活塞杆出现偏斜。十字头的整体行程适配范围可通过调整铰接销的偏心距实现微调，基座的安装孔位采用长圆孔设计，可在安装时根据实际的同轴度检测结果微调十字头的中心高度，补偿机身加工与装配过程中产生的累积误差，降低现场装配的调试难度。在实际工况应用中，这类十字头可适配最高往复频次为每分钟300次的中低速动力设备，铰接部位的承载能力可满足最大12吨的交变推力载荷，滑履部位的比压控制在0.35MPa以内，匹配常规的矿物润滑油润滑即可实现长期稳定运行，无需额外配置特殊的冷却或润滑辅助结构。设计过程中还对十字头的整体重量做了优化，在保证结构强度满足载荷要求的前提下，在非承载区域设置了减重空腔，降低往复运动过程中产生的惯性冲击力，减少设备运行过程中的振动与噪声，同时降低驱动端的动力损耗。
