高精度机械旋转轴芯组件结构设计

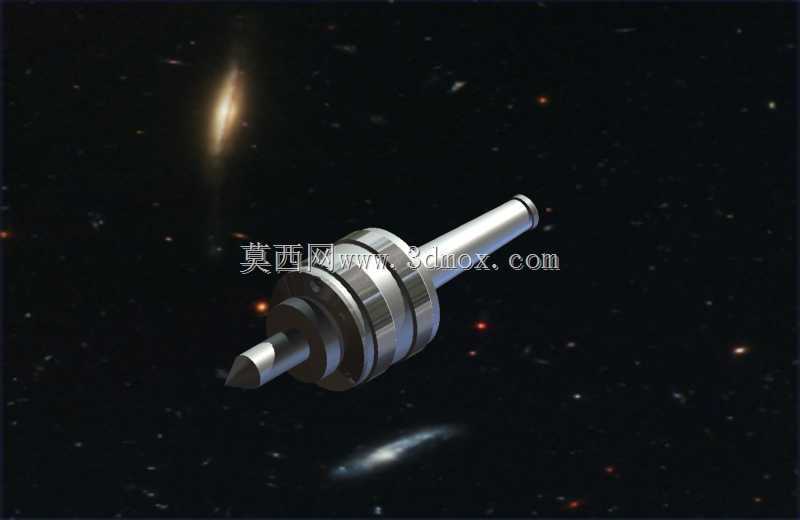

　　在各类回转类机械设备的传动链路中，这类旋转轴芯组件是承担扭矩传递、回转支撑的核心基础部件，常见于精密机床主轴单元、自动化输送线的回转驱动端、小型动力输出模组以及检测仪器的回转工作台结构中，其运行精度直接决定整套设备的回转跳动公差与传动稳定性。从结构设计逻辑来看，该组件采用阶梯轴式的主体构型，不同轴径段分别对应不同的功能分区：一端的锥形定位段用于安装执行端连接件，能够实现快速对中，减少装配时的同轴度调整工作量，配合轴肩的硬限位设计，可避免轴向载荷作用下的连接件窜动；中间的多段环形凸台结构，是为适配滚动轴承的安装位预留的定位基准，每段凸台的端面都做了垂直度公差约束，保证轴承内圈压装后不会出现偏斜，进而降低高速回转时的振动噪声。

　　设计过程中需要重点考量安装边界的适配性，轴身各段的直径公差需根据配合性质选定，轴承安装位采用过渡配合保证连接可靠性，伸出端的连接轴段采用间隙配合便于执行件的拆装更换，轴向总长度需要匹配安装腔体的深度，预留出密封件、锁紧螺母的安装空间，避免装配后出现轴端顶死或者轴向窜动量超标的问题。从功能特性上看，该组件的回转表面均做了粗糙度约束，与密封件接触的轴段粗糙度控制在Ra0.8以内，能够有效减少密封件的磨损，延长密封结构的使用寿命；轴身的退刀槽、圆角过渡都做了应力释放处理，避免交变扭矩作用下出现应力集中导致的轴段断裂。实际选型应用时，需要结合设备的额定输出扭矩、最高回转转速来校核轴芯的最小轴径强度，同时匹配对应规格的轴承型号，

　　确认轴承位的跨距能够满足刚性要求，避免长悬臂结构带来的轴端挠曲变形。这类轴芯组件在装配时需要先完成轴承的热压装，再依次装入隔套、密封件，最后通过轴端锁紧结构完成轴向固定，装配后需要手动盘动检查回转顺滑度，确认无卡滞、无异常摩擦后再装入设备腔体，其结构的模块化设计也便于后期的维护更换，当出现轴承磨损或者轴面拉伤时，可快速拆解替换受损零件，减少设备停机维护的时间成本。
