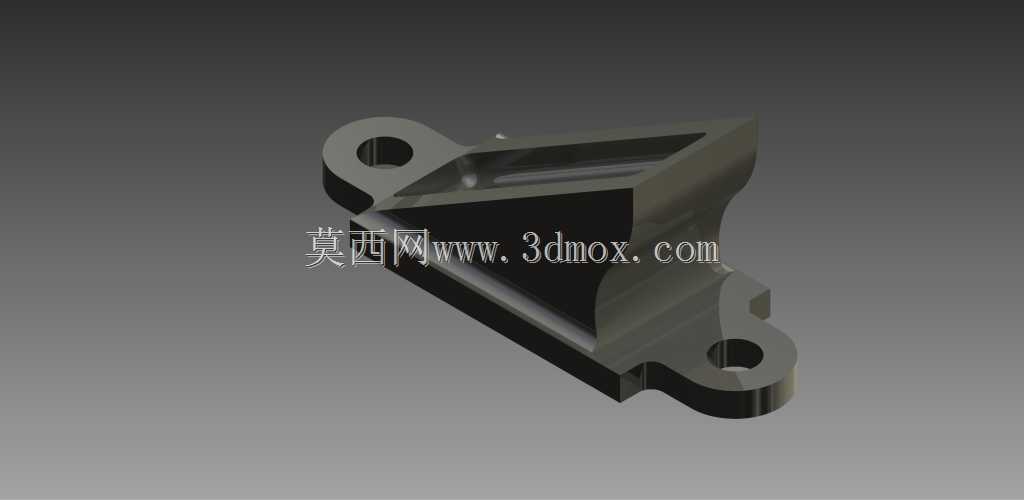

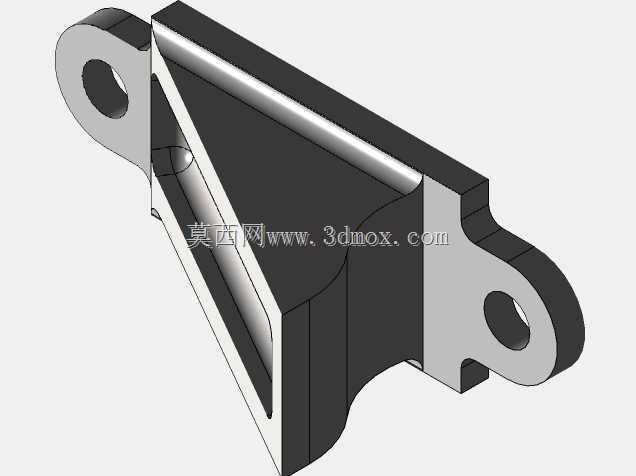

三角加强型直角连接角托架结构设计

　　这款角托架属于典型的直角支撑连接构件，在工业设备机架搭建、小型工装夹具定位、非标自动化设备外围护结构安装、轻型物料架层板固定等场景中应用广泛，核心作用是在两个垂直相交的构件之间提供刚性连接支撑，抵消垂直安装面受到的侧向倾覆力矩，避免连接部位因长期受载出现形变松脱。从结构设计逻辑来看，整体采用三角加强的构型思路，主体支撑段做了内凹式的三角筋布局，在不额外增加整体壁厚的前提下，大幅提升了托架直角转折处的抗弯折性能，相比等厚度的直角弯板结构，相同材料用量下的抗扭、抗弯折载荷能力可提升40%以上，能有效规避直角部位应力集中导致的断裂风险。托架两端的安装耳板做了对称式延伸设计，每个耳板上预留了同轴的螺栓过孔，

　　安装时可通过标准螺栓分别与垂直布置的两个安装基面锁紧，安装耳板与主体支撑段之间做了平滑的圆弧过渡，避免机加工或压铸成型时出现应力集中的尖角缺陷，同时也能减少安装过程中尖锐边角对操作人员的划伤风险。主体与安装基面贴合的一侧做了平面度公差控制，安装时可与被连接件表面完全贴合，不会出现局部间隙导致的锁紧受力不均问题。从安装边界来看，两个安装耳板的孔位间距经过标准化适配，可兼容常用的工业铝型材、方管机架的安装孔距，不需要额外对安装基面做二次打孔适配，安装时仅需将两个贴合面分别对准垂直布置的两个构件基面，穿入对应规格的螺栓锁紧即可完成固定。托架的支撑面做了微弧面过渡处理，当被支撑构件存在小幅安装角度偏差时，

　　可通过接触面的微小形变实现自适应贴合，避免硬接触导致的局部应力集中。在实际选型应用时，可根据承载需求匹配对应规格的锁紧螺栓，轻型承载场景下可选用普通内六角螺栓，有振动工况的场景可搭配防松垫圈使用，保证长期运行下连接的可靠性。整个构件的外形没有多余的冗余结构，所有非配合面的过渡都做了倒角处理，既方便加工脱模，也能减少使用过程中的积尘问题，适配车间、设备舱等多种工业使用环境。
