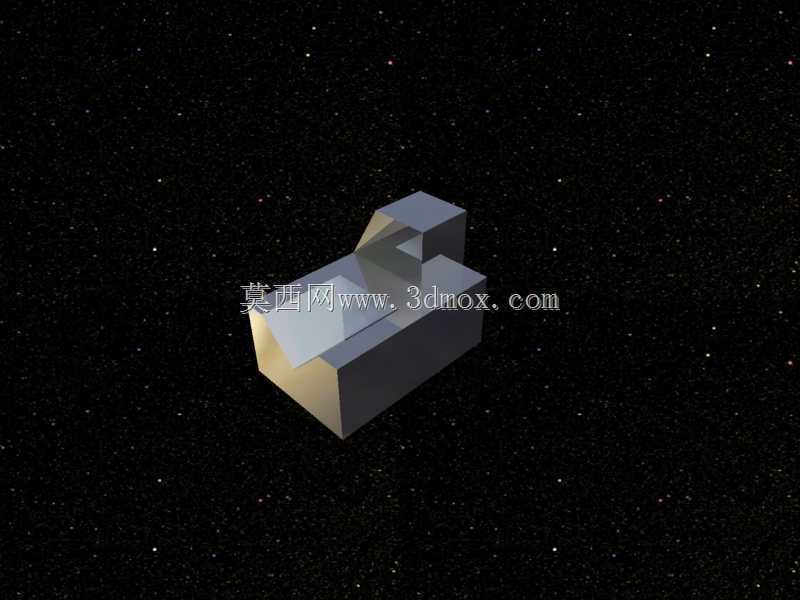

多面体拼接式定位支撑块结构设计

　　这类多面体拼接式定位支撑块，常应用在工装夹具搭建、小型设备工位定位、非标自动化线的工件承托场景中，核心作用是为待加工、待装配的零部件提供稳定的刚性支撑与精准的位置基准，避免工件在加工、检测、装配过程中出现位移、翘曲问题，保障工序精度。从结构设计逻辑来看，该支撑块采用多平面拼接的几何构型，所有支撑面、定位面均做了平直度公差约束，相邻面的垂直、平行公差根据实际使用场景控制在IT7-IT8级区间，既能够满足常规机加工工位的定位精度要求，也适配装配工位的快速对位需求。块体的整体构型做了切角处理，在非定位的边角位置去除冗余材料，一方面降低整体自重，减少工装台的负载压力，另一方面避免尖锐边角在安装、调整过程中划伤操作人员或磕碰工件表面。

　　在安装边界设计上，支撑块的底部预留了平整的安装基准面，可直接通过压板、T型螺栓固定在标准T型槽工作台上，也可根据使用需求在底部加工沉头孔，实现与铝型材框架、专用工装底板的锁固连接，安装时无需额外做找平处理，基准面平面度可直接适配多数工位的安装要求。外形尺寸方面，该支撑块的长宽高比例按照常规小型工件的支撑需求做了优化，支撑面的有效接触宽度可覆盖多数小型冲压件、机加工件的支撑点位，不会出现支撑面过窄导致的工件压痕、局部变形问题，同时块体的整体高度适配常规工装的作业高度区间，无需额外搭配垫高块即可满足多数工位的高度要求。在功能特性上，该支撑块的所有外露工作面均做了表面硬化处理，耐磨性能优于普通热轧钢块，

　　长期反复装夹使用也不会出现工作面凹陷、划痕过深的问题，可有效延长工装配件的更换周期，降低工位运维成本。拼接式的结构设计也支持多个同规格支撑块组合使用，可根据工件的外形轮廓、支撑点位分布灵活排布支撑位置，适配不同外形尺寸的工件支撑需求，无需针对单一工件定制专用支撑块，大幅提升工装的通用适配能力，减少非标工装的设计与加工成本。实际使用过程中，这类支撑块不仅可作为独立支撑件使用，也可配合快速夹钳、定位销等其他工装配件组成完整的夹具系统，在小批量多品种的加工场景中，这类通用化支撑块的灵活组合优势尤为明显，可大幅缩短工装准备周期，提升产线换型效率。
