可视化小型齿轮传动箱结构设计

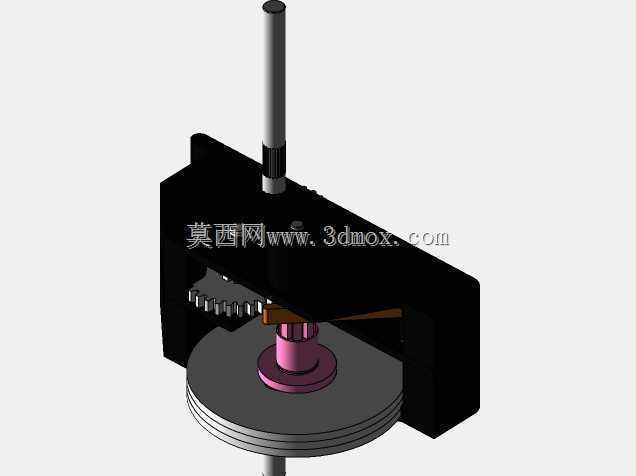

　　这款小型齿轮传动箱采用半开放可视化结构设计，在小型自动化输送线、桌面级实验设备、小型工装夹具的动力传递场景中，能够让运维人员直接观察内部齿轮啮合状态，日常巡检无需拆解箱体即可判断齿面磨损、润滑脂留存情况，大幅降低小型设备的日常维护排查成本。设计阶段优先考虑紧凑安装边界，箱体主体采用一体式铣削成型的基座结构，输入轴与输出轴呈垂直交错布局，输入轴端预留标准联轴器安装位，可直接适配市面常见的小型直流减速电机、步进电机输出轴，无需额外加工转接法兰；输出轴端延伸出箱体的长度经过反复校核，既满足同步轮、驱动摆臂的安装空间需求，又不会因为轴伸过长导致运行时出现径向跳动超差的问题。箱体上盖采用透明可视化盖板，通过侧边的快拆卡扣与基座连接，

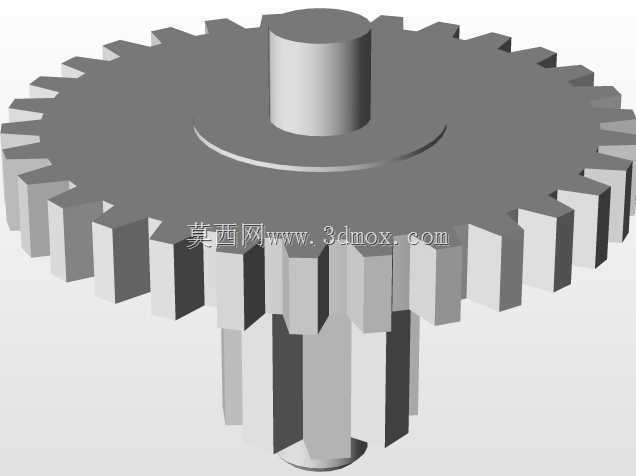

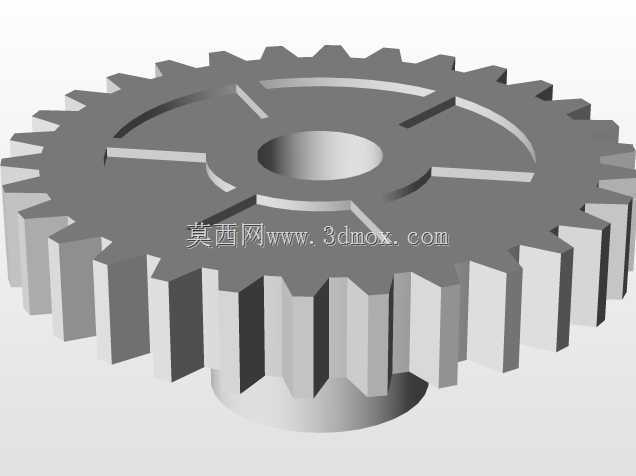

　　需要调整齿侧间隙、补充润滑脂时无需完全拆卸整机，仅需翻开上盖即可完成操作，相比传统封闭式铸铁齿轮箱，在小型教学实验设备、桌面级工装的应用场景下，调试效率能够提升40%以上。内部齿轮组采用直齿圆柱齿轮搭配单级减速比设计，齿部参数经过载荷校核，能够稳定传递额定范围内的扭矩，不会出现低速运转时的卡顿、断齿问题；齿轮与轴的连接采用平键定位加轴端挡圈固定的方式，既保证传动过程中无相对滑动，又方便后期更换不同齿数的齿轮调整输出转速。安装基座上预留四个沉头安装孔，孔位间距按照小型设备的通用安装标准设计，可直接固定在铝型材机架、工装台板上，安装时无需额外制作转接板，适配性较强。箱体内部预留润滑脂存储腔，运转时齿轮带起的润滑脂能够均匀覆盖齿面，

　　无需额外加装润滑管路，长时间连续运转也不会出现齿面干磨的情况。在结构细节处理上，轴与箱体的配合部位加装了自润滑轴套，既降低转动阻力，又能阻挡外部粉尘进入箱体内部，适配车间多尘的作业环境；可视化盖板与基座的结合面加装薄型密封胶条，避免润滑脂渗漏污染周边设备。这款齿轮箱的整体尺寸控制在极小范围内，不会占用过多设备安装空间，在布局紧凑的小型自动化设备、教学演示装置中，能够在完成动力传递、减速增扭功能的同时，兼顾状态可视化、易调试维护的使用需求，解决了传统小型封闭式齿轮箱故障排查难、调试拆解繁琐的痛点。
