黄铜材质恒温式蒸汽疏水阀结构设计

　　在饱和蒸汽输送与换热终端的管路系统中，疏水环节的可靠性直接决定整套热力系统的运行效率，这款恒温式蒸汽疏水阀的结构设计，完全围绕蒸汽系统的实际运行痛点展开。从实际应用场景来看，这类疏水阀普遍适配1/2英寸管径的低压蒸汽支路，常见于小型换热机组、蒸汽供暖末端、餐饮行业蒸煮设备、小型化工反应釜的伴热管路，核心作用是在系统运行过程中自动识别管路内介质状态，及时将换热产生的凝结水排出，同时阻断新鲜蒸汽的泄漏，避免蒸汽串流造成的热能损耗与管路水击隐患。

　　产品的功能特性完全依托恒温动作原理实现，阀体内部的温感驱动元件可精准感知介质温度差，当管路内积存的凝结水温度低于对应压力下的饱和蒸汽温度时，感温元件收缩带动阀瓣开启，凝结水在管路压差作用下快速排出；当蒸汽进入阀腔时，温度快速升至饱和温度，感温元件受热膨胀推动阀瓣闭合，实现蒸汽的无泄漏密封，整个动作过程无需人工干预，可连续适配系统负荷的动态波动。

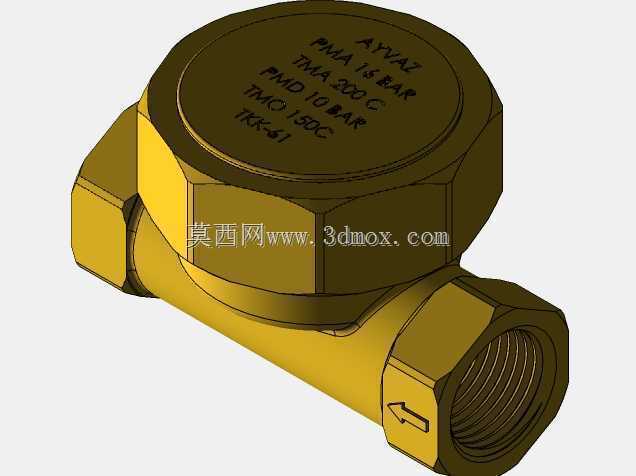

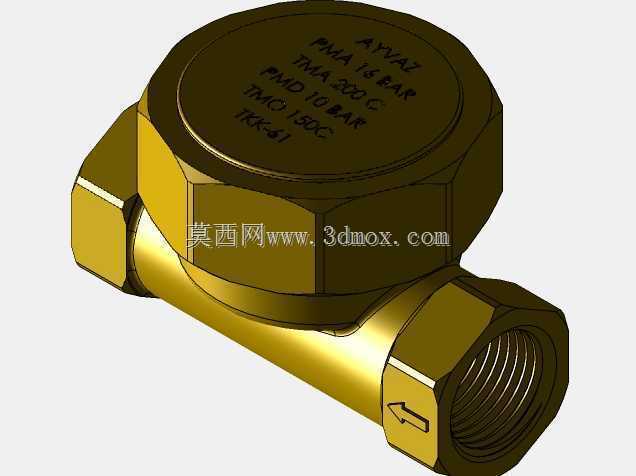

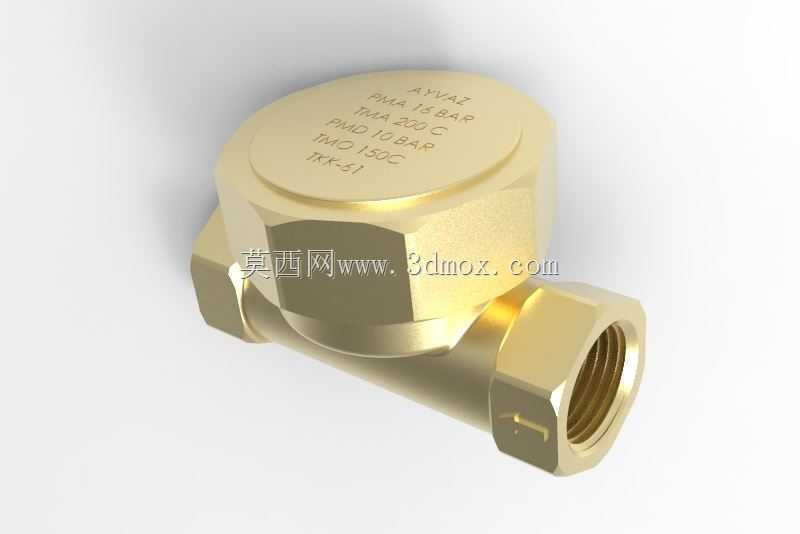

　　从设计思路层面看，整体采用黄铜锻压成型的阀体结构，一方面利用黄铜优异的导热特性，让感温元件能更快速捕捉阀腔内的介质温度变化，减少动作滞后带来的蒸汽泄漏或凝结水积存问题；另一方面黄铜材质的抗锈蚀特性，可适配蒸汽系统内的弱腐蚀水环境，长期运行不会出现锈卡阀瓣的故障。阀体的流道采用平滑过渡的角式结构，尽可能降低介质流动阻力，保证凝结水排放顺畅，同时避免流道内的杂质沉积卡滞运动部件。

　　外形尺寸与安装边界的设计充分考虑现场施工的便利性，阀体两端采用标准内螺纹连接接口，无需额外焊接工序，现场仅需使用管钳即可完成安装，整体结构紧凑，安装时仅需预留阀体本身的操作空间，无需额外设置旁通管路的冗余空间，适配狭小的设备夹层、管路井道内的安装需求。阀体顶部的六角结构设计，可直接使用标准扳手完成拧紧操作，无需定制专用工装，日常维护时仅需拆开顶部端盖即可更换内部感温元件，无需整体切割管路，大幅降低后期运维的工作量。
