重锤杠杆式安全阀三维结构设计

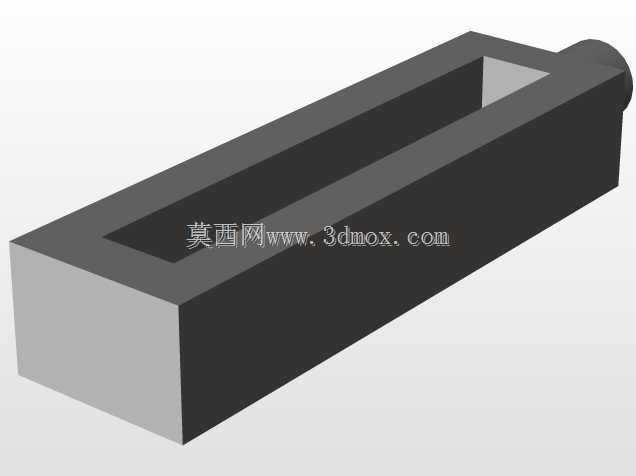

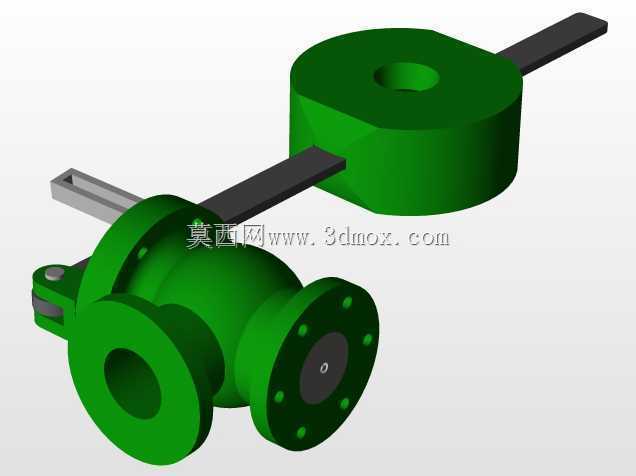

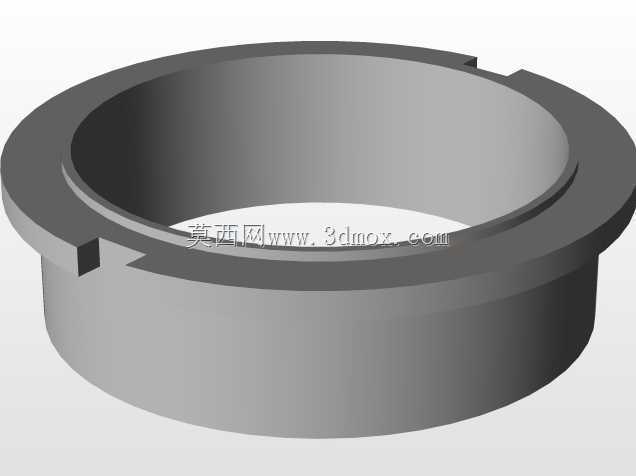

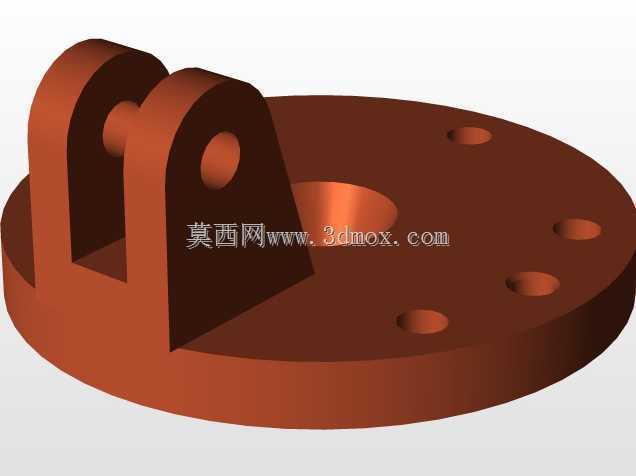

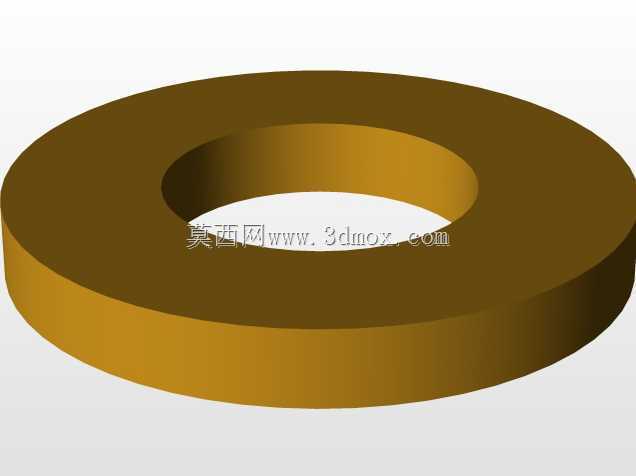

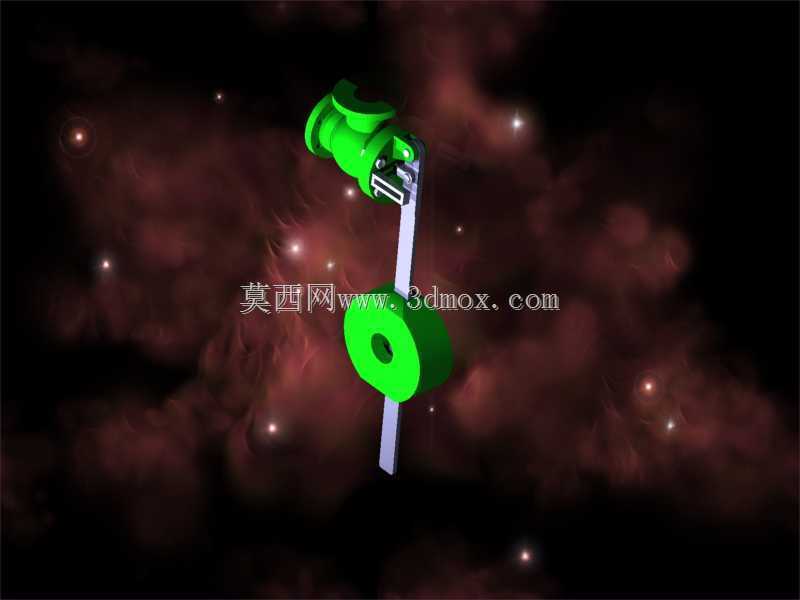

　　在承压类设备与工业管路系统中，超压泄放是保障生产安全的核心环节，杠杆式安全阀作为经典的静重式泄压装置，至今仍在锅炉、低压储罐、蒸汽管路等场景中广泛应用，其核心优势在于无需依赖外部动力源，仅通过杠杆力矩平衡即可实现精准的压力阈值触发，动作可靠性不受供电、气源波动影响，适合长期稳定运行的工况场景。这款模型完整还原了重锤杠杆式安全阀的核心结构，包含阀体密封副、杠杆支点组件、重锤配重块、阀瓣提升机构几个核心部分，建模过程中严格遵循静力矩平衡的设计逻辑，将杠杆支点的受力位置、重锤的可调行程范围、阀瓣的密封面压合行程做了精准匹配，确保结构运动关系符合实际设备的动作逻辑：当阀体内侧介质压力超过设定值时，

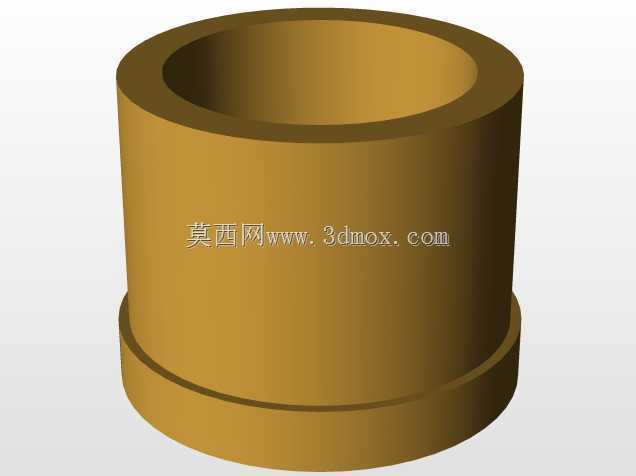

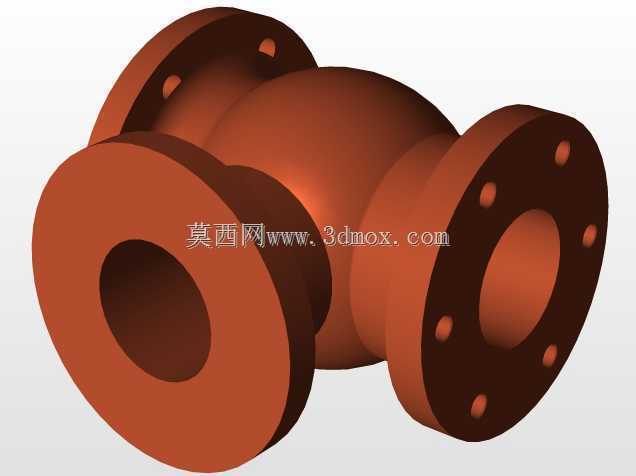

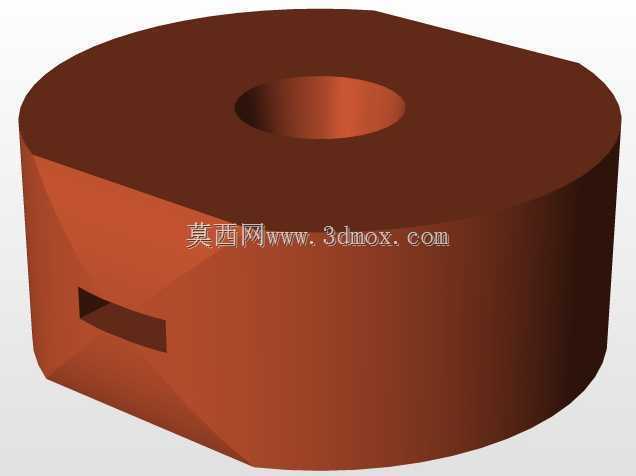

　　介质作用力对支点产生的力矩大于重锤侧的平衡力矩，阀瓣被顶起开启泄放通道，当压力回落至设定回座压力时，重锤力矩重新压合密封副，切断泄放通道完成复位。从安装适配维度看，模型还原了阀体进出口的法兰连接边界，法兰端面的螺栓孔分布、密封面凸台尺寸均参照通用低压管路连接标准设计，可直接适配同通径的工业管路安装接口，杠杆组件的伸出长度、重锤的径向尺寸也做了安装空间的边界校核，确保现场安装时不会与周边管路、支架产生运动干涉。设计过程中重点优化了几个容易被忽略的结构细节：一是杠杆与阀杆的接触位置采用了弧面接触结构，避免杠杆摆动过程中出现阀杆侧向卡滞，保证阀瓣启闭过程中始终沿轴向运动，减少密封面的偏磨损耗；二是重锤位置设置了可调锁紧结构，

　　可根据实际需要的开启压力调整重锤在杠杆上的力臂长度，无需更换配重即可实现一定范围内的压力设定值调整；三是阀体的流道部分做了平滑过渡设计，减少泄放过程中的介质流阻，避免泄放时产生过大的振动与噪声。不同于弹簧式安全阀受弹簧刚度衰减影响需要定期校准，杠杆式安全阀的力矩平衡仅与重锤重量、力臂长度相关，长期运行的参数稳定性更好，尤其适合对泄放压力稳定性要求高、不便于频繁校准的安装场景，模型完整还原了各部件的装配关系，可直接用于结构原理演示、安装布局校核、相关课程的教学演示使用，也可作为同类产品改型设计的基础结构参考，帮助设计人员快速完成安装空间匹配、受力参数核算等前期工作。
